Страница
3
или
(15)
Из равенства (15) следует, что для наилучшего использования мощности двигателя передаточные числа подчиняются закону геометрической прогрессии со знаменателем q.
Из предварительного расчета известны передаточные числа первой и высшей передач. Пользуясь равенством (15), можно найти передаточные числа промежут
очных передач для коробок передач с любым числом ступеней.
Для коробки передач с п ступенями передач передаточное число любой передачи можно определить по формуле
, (16)
где к – номер передачи;
n – число ступеней, исключая зднюю и ускоряющую передачи.
1 передача |
5,19 |
2 передача |
3,44 |
3 передача |
2,28 |
4 передача |
1,51 |
5 передача |
1,00 |
задняя передача |
6,22 |
Обычно передаточное число заднего хода iк3 = (1,2…1,3)iк1. Передаточное число ускоряющей передачи выбирается из условий обеспечения топливной экономичности нагруженного автомобиля при движении по хорошим дорогам с малыми подъемами в пределах 0,7…0,85.
Передаточное число дополнительной коробки принимается равным iд автомобиля, выбранного в качестве аналога проектируемого автомобиля.
6. Определение скорости движения
Скорости движения автомобиля на каждой передаче на всех выбранных частотах вращения коленчатого вала определяем по формуле (17), а результаты расчетов заносим в таблицу
, м/с, (17)
где ni — частота вращения коленчатого вала двигателя, рад/с;
rк — радиус ведущего колеса, м;
iгл — передаточное число главной передачи;
iкi — передаточное число коробки передач на i-й передаче.
7. Определение удельной силы тяги
Удельные силы тяги на каждой передаче, на всех выбранных частотах вращения коленчатого вала (скоростях движения) определяем по формуле (18), а результаты расчетов заносим в таблицу.
(18)

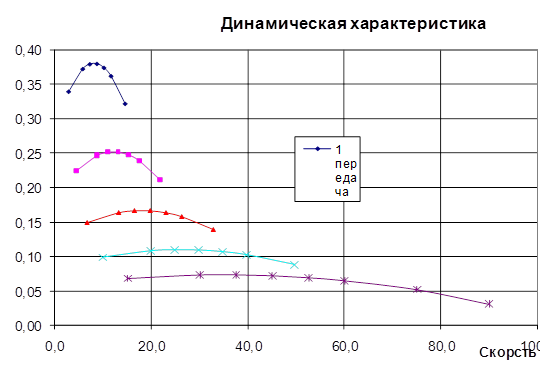

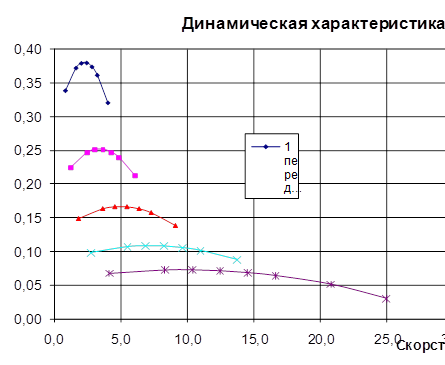

По результатам расчетов строим тяговую характеристику, Маштаб рекомендуется выбирать для скорости движения: 1 мм – (0,1,,,0,2) м/с, удельной силы тяги: 1 мм – 0,01.
ЛИТЕРАТУРА
1. Сергеев В. П. Автотракторный транспорт: Учеб. для вузов. — М.: Высшая школа, 1984. — 304 с.
2. Тракторы. Проектирование, конструирование и расчет: Учебник/ Под общ. ред. И.П. Кнесевича. — М: Машиностроение, 1991.-544 с.
3. Краткий автомобильный справочник НИИАТ. Изд. 9-е, перераб. и доп. — М: Транспорт, 1982. — 463 с.
4. Краткий автомобильный справочник НИИАТ. — М.: Транспорт, 1998. - 460 с.
5. Автотракторный транспорт: Задание на контрольную работу с методическими указаниями / Сос. В.П. Ананьев В.П., В.П. Еремин. – М.: РГОТУПС, 2005. – 20 с.
