Расчет тяговых характеристик тепловозов с электрической передачей и электровозов

Рис.1.2 Передача постоянного тока, где Д - дизель; ГГ - главный генератор; ПРА - пуско-регулирующая аппаратура; ТЭД - тяговый электродвигатель; КП - колесные пары. Достоинства электрической передачи постоянного тока: простота регулирования; простота компоновки на тепловозе; высокий КПД.

Недостатки электрической передачи постоянного тока:

большой вес и габариты конструкций;

ограничен

ие по мощности тягового генератора.

Передачи постоянного тока находят основное применение на тепловозах мощностью до 2200 кВт.

1.2.Передача переменно - постоянного тока

Данная передача состоит из тягового генератора переменного тока (СГ), выпрямительной установки (ВУ) и тяговых электродвигателей постоянного тока (ТЭД).

Рис 1. 3 Передача переменно-постоянного тока, Д - дизель; СГ - генератор переменного тока; ВУ - выпрямительная установка; ПРУ - пуско - регулирующее устройство; ТЭД - тяговые электродвигатели; КП - колесные пары.

Достоинства электрической передачи переменно - постоянного тока:

снятие ограничения по мощности тягового генератора.

Недостатки электрической передачи постоянного тока:

уменьшение по сравнению с передачей постоянного тока общего КПД передачи.

Данным типом передачи оборудованы большинство серий современных магистральных тепловозов мощностью 1500 - 4500 кВт.

1.3.Передача переменного тока

Рис.1. 4 Передача переменного тока, где Д - дизель; СГ - генератор переменного тока; ВУ - выпрямительная установка; И - инвертор; ПРА - пуско-регулирующая аппаратура; АД - асинхронный электродвигатель; КП - колесная пара.

Достоинства передачи:

простота устройства электрических машин;

высокая эксплуатационная надежность;

хорошие весогабаритные показатели.

1.4 Тяговая характеристика тепловоза с гидравлической передачей мощности

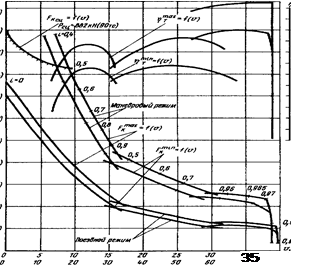

Масса и скорость поезда — важнейшие показатели работы железнодорожного транспорта. Тепловоз данной мощности может вести составы с различной скоростью в зависимости от их массы и профиля пути. Для определения весовых норм составов, скорости движения, времени хода и других целей служит тяговая характеристика тепловоза, которая представляет собой зависимость касательной силы тяги от скорости (рис.1.5, характеристика построена для 8-й позиции контроллера). На рис.1.5 также приведена зависимость коэффициента полезного действия тепловоза от скорости его движения и показано ограничение силы тяги по сцепному весу тепловоза. Наибольшие и наименьшие значения силы тяги и коэффициента полезного действия приведены соответственно при наименьших и наибольших затратах мощности на собственные вспомогательные нужды тепловоза.

Кинематическая схема гидродинамической передачи мощности

1- гидромуфта

2,3-гидротрансформаторы

2. Физические основы преобразования энергии в электрических машинах

2.1. Тяговые электродвигатели постоянного тока

Основные соотношения величин, которые характеризуют физические явления, лежащие в основе работы электрических машин (электродвигателя и генератора), можно получить на основании законов Ампера и Фарадея [1].

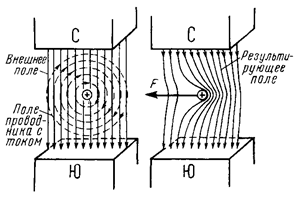

Рассмотрим действие однородного магнитного поля, созданного полюсами С и Ю, на проводник с током I. Вокруг проводника возникает магнитное поле, направление которого определяется по правилу буравчика (рис.2.1,а). Справа от проводника, где направления линий магнитного поля проводника и полюсов совпадают, происходит сгущение линий и, следовательно, увеличение магнитной индукции поля. Слева от проводника, где магнитные линии поля проводника и внешнего поля направлены навстречу друг другу, происходит разрежение магнитного поля (уменьшение магнитной индукции). Вследствие упругости, магнитные линии стремятся сократиться по длине и выталкивают проводник с током из области сгущения линий в область разрежения (рис.2.1,б).

Рис.2.1.

Результирующая электромагнитная сила F, действующая на проводник, определяется законом Ампера: электромагнитная сила, действующая на проводник с током, находящийся в магнитном поле и расположенный перпендикулярно направлению поля, равна произведению силы тока I, индукции магнитного поля B и длины проводника L

F=B.I.L. (2.1)

Из формулы (2.1) следует, что B=F/(I.L). Таким образом, магнитная индукция, количественно характеризующая интенсивность магнитного поля, равна максимальной силе, действующей в магнитном поле на участок единичной длины проводника, по которому течет ток силой 1 А.

В системе СИ единица измерения магнитной индукции В - тесла.

1 Тл = 1 Н /(1 м х 1 А) .

Направление действия электромагнитной силы F определяют по правилу левой руки: ладонь левой руки нужно расположить так, чтобы магнитные линии входили в нее, и четыре вытянутых пальца совместить с направлением тока; тогда расположенный под углом большой палец укажет направление действия силы F.

Если вместо проводника поместить в магнитное поле виток с током и применить к нему правило левой руки, получим, что электромагнитные силы F, действующие на нижнюю и верхнюю стороны витка, будут направлены в разные стороны (рис.2.1,в). В результате действия этих двух сил возникает электромагнитный вращающий момент М на плече D.cosα

М=F.D.cosα, Н.м, (2.2)

где D - расстояние между сторонами витка;

α - угол между направлениями линий магнитного поля и плоскости витка.

Наибольший вращающий момент будет иметь место, когда виток с током пересекает линии магнитного поля (α=0о,180о), а наименьший - когда через площадь, ограниченную витком, проходит наибольший магнитный поток (α=90о,270о).

Свойство рамки с током поворачиваться в магнитном поле лежит в основе создания электродвигателей, преобразующих электрическую энергию в механическую.
