Расчет тяговых характеристик тепловозов с электрической передачей и электровозов
Помимо главных полюсов, в конструкции мощных электродвигателей предусмотрены добавочные полюса, действие которых улучшает процессы коммутации. Обмотки этих полюсов включают последовательно с якорной обмоткой.
Главные и добавочные полюсы, остов, якорь и воздушный зазор между якорем и полюсами образуют магнитную цепь двигателя (рис.2.4.).
В качестве тяговых электродвигателей на оте
чественных локомотивах обычно используют двигатели постоянного тока последовательного возбуждения. В двигателях этого типа обмотки главных, дополнительных полюсов и якоря соединены последовательно (рис.2.5, а). Иногда на электрических схемах обмотку якоря электродвигателя совмещают с обмоткой дополнительных полюсов (рис. 2.5, б).
Рис.2.4. Магнитная цепь электродвигателя постоянного тока. 1 – добавочный полюс; 2 – обмотка возбуждения добавочного полюса; 3 – главный полюс с обмоткой возбуждения; 4 – якорь с рабочей (якорной) обмоткой
Рис.2.5. Графическое изображение двигателей в электрических схемах
Я1-Д2 - обмотка якоря и добавочных полюсов;
С1-С2 - обмотка возбуждения главных полюсов

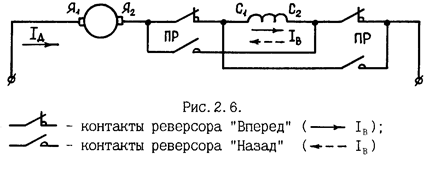

Реверсирование тягового двигателя, то есть изменение направления вращения его якоря, можно осуществить путем изменения направления тока в обмотках возбуждения Iв либо в обмотке якоря Iд. На локомотивах нашел применение первый из этих способов – изменением направления тока в обмотках возбуждения, которое осуществляют с помощью специального электрического аппарата - реверсора (рис.2.6).
Рис. 2.6. Схема реверсирования тягового двигателя локомотива
При одновременном изменении направления тока в обмотках якоря и главных полюсов направление вращения вала электродвигателя не меняется.
Основные параметры и показатели работы электрических двигателей
Одним из наиболее важных параметров электродвигателя является его мощность. Чем большую мощность развивает электродвигатель, тем больший ток проходит по его обмоткам и, в соответствии с законом Джоуля-Ленца, больше тепла выделяется в проводниках. В результате теплового действия тока обмотки и другие детали двигателя нагреваются, их температура становится выше температуры окружающей среды.
Предельно допустимые превышения температур частей электрических машин по отношению к температуре окружающей среды не должны превышать норм, регламентированных ГОСТом. В зависимости от времени, в течение которого части двигателя, работающего в условиях нормально действующей вентиляции, нагреваются до максимально допустимой температуры, ввели понятия продолжительной и часовой мощности [3].
Продолжительной называют наибольшую мощность, которую может развивать двигатель в течение неограниченного времени без повышения температуры частей двигателя сверх максимально допустимого значения.
Под часовой понимают наибольшую мощность, которую может развивать двигатель в течение одного часа без повышения температуры частей двигателя сверх максимально допустимого значения. При этом полагают, что температура частей двигателя в начале испытания равна температуре окружающей среды, которую считают равной 25оС.
Параметры электрической машины: напряжение, сила тока, частота вращения вала якоря, к.п.д. - соответствующие работе при продолжительной мощности, называют длительными, а реализуемые при часовой мощности - часовыми. Обычно технические данные тяговых двигателей электровозов приводят для двух режимов: продолжительного и часового [3], а тяговых двигателей тепловозов - для одного режима: продолжительного [4]. Поэтому далее будем считать, что номинальным режимом работы тяговых электромашин тепловозов является продолжительный режим, а электровозов - часовой.
Мощность электрического двигателя, развиваемая на номинальном режиме
Рдн=Uдн.Iдн.ηдн.10-3, кВт, (2.5)
где Uдн ,Iдн , ηдн - номинальные значения напряжения, силы тока и к.п.д. двигателя.
Значение к.п.д. ηдн, оценивающее потери энергии при работе машины, для локомотивных тяговых двигателей составляет 90-94%.
Различают три составляющие потерь энергии в электрической машине: электрические, магнитные и механические. Электрические потери в двигателе обусловлены сопротивлением обмоток якоря и полюсов, а также коллекторно-щеточного узла прохождению тока. Магнитные потери обусловлены возникновением вихревых токов Фуко в массивных деталях двигателя, сопротивлением магнитному потоку воздушных промежутков в магнитной цепи электродвигателя и гистерезисом. Механические потери связаны с трением в подшипниковых узлах и аэродинамическим сопротивлением, возникающими при вращении якоря.
Режим работы электродвигателя, при котором величина силы тока превышает допустимые значения, называется перегрузочным. Он ведет к сокращению срока службы электрической машины вследствие перегрева и снижения прочности изоляции ее обмоток.
В соответствии с формулой (2.4), значение силы тока в якорных обмотках двигателя Iд взаимосвязано с режимами работы локомотива, а также характеристиками электродвигателя. Зависимость между напряжением Uд, приложенным к двигателю, и силой тока Iд определяется законами Ома и Кирхгофа:
Uд=Eд+Iд.Rд, В, (2.6)
где Eд - ЭДС, индуцируемая в якорной обмотке, В;
Iд.Rд - падение напряжения в электродвигателе при прохождении по нему тока (составляет примерно 0,04.Uд), В;
Rд - суммарное сопротивление якорной цепи двигателя, Ом.
Фундаментальные законы физики: законы Ампера (2.1),(2.2) и Фарадея (2.3), - рассмотренные в п.2.1 применительно к отдельному витку (проводнику), для электрического двигателя со сложной якорной обмоткой имеют вид:
Ед = Се.Фд.nд, В; (2.7)
Мэ=См.Фд.Iд, Н.м, (2.8)
где Мэ - электромагнитный момент на валу двигателя (вращающий момент без учета механических потерь в двигателе);
Фд - магнитный поток возбуждения двигателя, Вб;
nд - частота вращения вала якоря, об/мин;
Се,См - конструктивные постоянные двигателя для расчета ЭДС и вращающего момента соответственно.
Се=(p.N)/(60.a); (2.9)
См=(p.N)/(2.p.a), (2.10)
где р - число пар главных полюсов двигателя;
N - количество проводников якорной обмотки;
а - число пар параллельных ветвей якорной обмотки.
Формулы (2.5)-(2.10) создают основу для расчетов рабочих характеристик электродвигателей (раздел 5).
Принцип действия асинхронного двигателя
Если к зажимам трехфазной статорной обмотки подвести трехфазное напряжение, то по статорной обмотке будет протекать трехфазный переменный ток, который создаст вращающееся магнитное поле статора. Это поле будет пересекать проводники роторной обмотки и индуцировать в них ЭДС. При этом в замкнутой роторной обмотке возникнут токи. Силы, действующие на эти токи со стороны поля статора, создадут вращательный момент и ротор начнет вращаться в сторону вращения поля статора. По мере разгона ротора уменьшается скорость относительного движения ротора и поля статора, уменьшаются токи в роторной обмотке и, как следствие, уменьшается вращающий момент. Если предположить, что частота вращения ротора достигнет частоты вращения поля статора, то поле статора и ротор окажутся неподвижны друг относительно друга и вращающий момент станет равным нулю, т.к. тока в роторной обмотке не будет. Следовательно, частота вращения ротора п будет всегда меньше частоты вращения поля статора по. Т.е. ротор вращается с асинхронной скоростью, которая автоматически устанавливается такой, чтобы вращающий момент равнялся тормозному моменту, создаваемому механической нагрузкой на валу ротора. Чем больше тормозной момент, тем меньше частота вращения ротора, что приводит к увеличению тока в роторной обмотке и, как следствие, к увеличению вращающего момента до тех пор, пока вращающий момент не станет равным тормозному моменту. Число (обычно выраженное в процентах), показывающее, во сколько раз относительная частота вращения ротора, равная по – п, меньше частоты вращения поля статора, называется скольжением и обозначается s. Таким образом:
