Организация технического обслуживания и текущего ремонта с планировочным решением участка по диагностике и ремонту ходовой части легковых автомобилей

Ходовая часть является несущей частью автомобиля, которая воспринимает ударные нагрузки и подвержена вибрации. В результате этого изменяются углы установки управляемых колес, ухудшается их стабилизация, что затрудняет управление автомобилем, увеличивается расход топлива и изнашивание шин. При ТО ходовой части выполняются работы по уходу за основанием кузова, передней и задней подвеской, шинами

и колесами.

Основные неисправности передней и задней подвески

Подвеска соединяет колеса с кузовом, смягчает и поглощает удары колес по неровностям дороги, гасит колебания кузова. Подвеска бывает зависимой и независимой. При зависимой подвеске перемещение одного колеса зависит от перемещения другого колеса. При независимой подвеске каждое колесо соединяется с кузовом по отдельности. В качестве упругого элемента, который смягчает соединение кузова и колес, могут применяться пружины, листовые рессоры, торсионы (рис. 6).

Техническое обслуживание подвески в современных автомобилях сводится к осмотру состояния подвески. Осмотр проводят через каждые 15 тыс. км. При осмотре проверяют состояние элементов подвески, резиновых и резино-металлических шарниров, втулок, подушек.

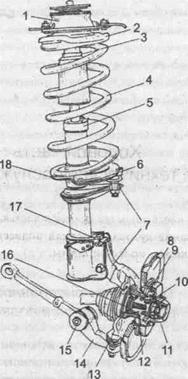

Рис. 6. Подвеска переднего колеса, амортизационная стойка:

1 — верхняя опора амортизатора, внутри находится упорный подшипник (освобождаем только после того, как пружина надежно стянута); 2 — верхняя опорная чашка; 3 — буфер хода сжатия; 4 — пружина; 5 — опора буфера; 6 — шарнир рулевой тяги; 7 — поворотная цапфа; 8 — тормозной диск; 9 — стопорное кольцо внешнее; 10 — щлицевое окончание шарнира привода; 11 — колпак ступицы; 12 — подшипник ступицы; 13 — шаровой шарнир; 14 — поперечный рычаг подвески; 15 — регулировочные шайбы; 16 — стопорное кольцо внутреннее; 17 — кронштейн амортизатора; 18 — нижняя опорная чашка

Особое внимание обращают на следы масла. Для этого необходимо освободить колесные болты, поднять автомобиль и снять соответствующие колеса.

Обслуживание старых автомобилей требует регулярной проверки и регулировки зазоров в подшипниках ступиц, замены масла в подшипниках, проверки состояния стабилизатора поперечной устойчивости.

Чтобы точно замерить зазор необходим индикатор, однако наличие люфта в подшипниках ступиц передних колес можно определить и без прибора. Проверяемое ведомое колесо необходимо поднять домкратом либо поднять автомобиль на подъемнике. Для проверки зазора следует одну руку положить сверху на поднятое домкратом колесо, а другую снизу, прижать его снизу ногой, а сверху покачать от себя и к себе, т.е. в плоскости, перпендикулярной оси вращения колеса.

Колесо не должно свободно качаться. Однако полная неподвижность колеса также свидетельствует о неправильной регулировке или заклинивании подшипников. Для того, чтобы отрегулировать подшипники, необходимо расшплинтовать или раскернить, а затем отвернуть регулировочную гайку поворотной цапфы. Покрутив вывешенное колесо, проверяем, свободно ли оно вращается. Если происходит задевание или притормаживание, необходимо этот дефект устранить. Затянутую до отказа гайку надо отпустить на 20—25°, т.е. на расстояние, не превышающее половину грани, до совпадения ближайшей прорези в ней с отверстием в цапфе.

Затем необходимо установить новую регулировочную гайку и затянуть ее ключом до отказа, одновременно проворачивая ступицу колеса в обоих направлениях 5—6 раз, чтобы самоустановились ролики подшипников. Затем ослабляем гайку и вновь затягиваем до отказа. После этого на шайбе делаем метку против середины одной из граней гайки. Далее зашплинтовываем или, в зависимости от модели автомобиля, стопорим, вдавливая лунки на гайке в пазы на конце цапфы, и закрываем ее колпачком, заполненным смазкой.

Чтобы отрегулировать ступицы правого колеса, затяжку делают в обратном направлении, так как гайка имеет левую резьбу. Правильность регулировки подшипников окончательно проверяется по нагреву ступиц колеса при движении.

При замене смазки из-за ухудшения ее качества или при ее вытекании необходимо подшипники заполнить смазкой. Для замены смазки отворачивают болты, отводят в сторону суппорт и снимают колпак ступицы, не отсоединяя шланг подвода жидкости. Домкратом поднимают соответствующую часть автомобиля и снимают колесо. Отворачивают регулировочную гайку подшипников ступицы, снимают ее шайбу. Аккуратно снимают ступицу с тормозным диском, подшипником и сальником, промывают внутреннюю полость ступицы и подшипники керосином и, если сальник поврежден, его заменяют.

Затем устанавливают на поворотную цапфу внутреннее кольцо внутреннего подшипника и закладывают в сепараторы подшипников и во внутреннюю полость ступицы 40—45 г смазки, равномерно распределив ее по всей полости ступицы. Устанавливают ступицу на цапфу, а также внутреннее кольцо наружного подшипника, надевают шайбу и заворачивают новую гайку. Далее регулируют зазор подшипников Ступицы и перед установкой колпака ступицы закладывают в него 25 г смазки.

Если амортизаторы рессорные, необходимо смазать листы рессор. Одновременно с этими операциями проверяют состояние резиновых буферов, втулок, хомутов крепления листов рессоры и другие элементы рессорного механизма.

Неисправностями в передней подвеске могут быть изгибы балки, верхнего и нижнего рычагов, износ верхнего и нижнего шаровых пальцев, сухарей, вкладышей, резиновых втулок. Эти неисправности приводят к изменению углов установки управляемых колес, что вызывает ухудшение управления автомобилем, перерасход топлива, износ шин и т. д.

Проверка технического состояния шаровых шарниров

Проверяя техническое состояние шаровых шарниров, необходимо убедиться в сохранности защитных чехлов шарниров. Разрывы, трещины, отслоения резины от металлической арматуры, следы утечки смазки недопустимы. Далее проверяют, нет ли износа рабочих поверхностей шаровых шарниров, проворачивая вручную шаровой палец. Свободный ход пальца и его заедание недопустимы.

Проверка технического состояния телескопической стойки

Детали телескопической стойки промывают керосином и просушивают. Диски клапанов сжатия и отдачи, а также тарелка перепускного клапана не должны быть деформированы; неплоскостность тарелки проверяется щупом на плите и должна быть не более 0,05 мм; рабочие поверхности поршня, поршневого кольца, направляющей втулки, штока, цилиндра, буфера отдачи и деталей клапанов должны быть без следов износа, задиров и вмятин; рабочие кромки сальника должны быть без износа и повреждений; на направляющей втулке штока не допускаются задиры, риски и отслоения фторопластового слоя; пружины клапанов отдачи и сжатия, а также буфера отдачи должны быть целыми и упругими; корпус стойки, кронштейн, чашка пружины, поворотный рычаг, буфер сжатия и защитный кожух не должны иметь разрушений и деформаций; внутренняя поверхность корпуса стойки должна быть чистой, без рисок, повреждений, с хорошей резьбой.

Верхнюю опору телескопической стойки проверяют на упругую осадку, приложив нагрузку Р = 700 кгс на подшипник опоры. Кроме того, нужно убедиться, что подшипник не имеет осевого перемещения в корпусе опоры. Коррозия, повреждение или заедание подшипника не допускаются. В этих случаях подшипник заменяют. При проверке состояния опоры следят, чтобы не было отслоений резины, большой осадки опоры, трещин и порывов.
