Организация технического обслуживания и текущего ремонта с планировочным решением участка по диагностике и ремонту ходовой части легковых автомобилей

Лестницы из канав, траншей и тоннелей в целях безопасности нельзя располагать под автомобилями и на путях их движения.

На уровне пола тупиковых канав постов ТО-2 и ТР иногда располагают оборудование для слесарных и некоторых других работ. При этом ширину открытой траншеи, соединяющей канавы, увеличивают до 4 - 6 м и размещают в ней необходимое оборудование.

По взаимному расположению пос

ты могут быть прямоточными и тупиковыми. Прямоточное расположение нескольких постов используется для ЕО, ТО-1 и ТО-2 при поточном методе обслуживания автомобилей, а прямоточные одиночные (проездные и тупиковые) посты для ТО и ТР при выполнении работ на отдельных постах.

При тупиковом расположении постов в зонах ТО и ТР расстановка постов может быть прямоугольной однорядной и двухрядной, косоугольной, а также комбинированной однорядной и двухрядной.

Разработка планировочных решений производственных участков производится в соответствии с технологией работ, требованиями научной организации труда и СНиП.

Однородный характер некоторых работ, выполняемых на вспомогательных участках, например жестяницких и сварочных, предъявляет к ним одинаковые строительные, противопожарные и санитарно-гигиенические Требования. Поэтому для исключения раздробленности здания на мелкие помещения целесообразно совмещение такого рода работ и, следовательно, участков в одном помещении. Кроме того, при небольшой производственной программе, когда площади помещений для выполнения отдельных видов работ составляют менее 10 м2, необходимо также совмещать однородные работы.

Укрупнение помещений при изменении программы тех или иных видов работ дает возможность некоторых изменений технологического процесса без существенной реконструкции здания.

В соответствии со СНиП II-93-74 в одном помещении допускается совмещение следующих групп участков:

а) моторного, агрегатного, механического, электротехнического и карбюраторного (приборов питания);

б) кузнечно-рессорного, сварочно-жестяницкого и медницкого;

в) столярного и обойного.

Расстановка оборудования на участках должна выполняться с учетом необходимых условий техники безопасности, удобства обслуживания и монтажа оборудования при соблюдении нормативных расстояний между оборудованием, и элементами зданий. Для относительно простого оборудования (разборочные и сборочные стенды, верстаки и т. п.), не требующего фундаментов или устанавливаемого на фундаменты, габариты в плане которого мало отличаются от габаритов самого оборудования, а также для оборудования, не требующего сложных сантехнических и энергетических устройств, нормативные расстояния приведены в таблицах. Нормы размещения более сложного технологического оборудования для различных производственных участков с учетом специфики их производственных процессов следует принимать по соответствующим общесоюзным и отраслевым нормам технологического проектирования.

6.6 Определение ширины проезда в зонах ТО и ТР

Существуют различные методы определения ширины проезда: аналитический, экспериментальный и графический. Наибольшее распространение в практике проектирования получил графический метод для одиночных автомобилей. Ввиду сложности графического построения поворота автопоездов ширину проезда для них определяют аналитическим и экспериментальным методами.

Графическое определение ширины проезда при тупиковом расположении постов производится с учетом следующих условий: въезд на пост осуществляется только передним ходом с применением дополнительного маневра (однократного применения заднего хода); перед началом движения автомобиля на поворотах его передние колеса повернуты на максимальный угол.

При установке автомобиля на тупиковый пост применение дополнительного маневра не только сокращает ширину проезда, но и облегчает установку автомобиля относительно соседних постов.

6.7 Планировочное решение участка по диагностированию и ремонту ходовой части легкового автомобиля

Участок по диагностированию и ремонту ходовой части автомобилей может размещаться отдельно или в общем помещении. В ряде случаев в составе участка по ремонту ходовой части выделяется помещение для мойки агрегатов, узлов и деталей. На крупных СТО при организации отдельного участка по ремонту ходовой части выделяется помещение для восстановления и проверки деталей после ремонта. Данная группа участков может иметь стены или перегородки не на всю высоту помещения и благодаря этому сообщаться между собой и постами ТР с помощью тельферов или кран-балок, что сокращает потребность в подъемно-транспортных средствах. Пример планировочного решения участка приведен на рисунке 10.

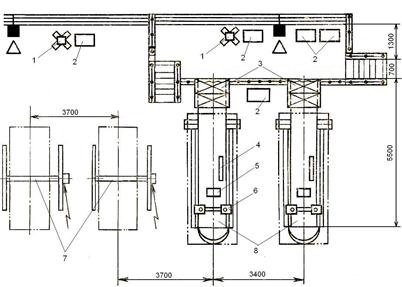

Рис. 10. Участок по диагностированию и ремонту ходовой части легкового автомобиля

Перечень обозначений по рисунку 10.

1 – стеллаж для деталей;

2 – верстак слесарный;

3 – переходный мостик съемный;

4 – ящик для инструмента;

5 – подставка под ноги при работе в осмотровой канаве;

6 – подъемник канавный;

7 – подъемник электромеханический;

8 – осмотровая канава.

Список использованных источников

1. Афанасьев Л.Л., Маслов А.А., Колясинский Б.С. Гаражи станции технического обслуживания автомобилей. – М.: Транспорт, 1980. – 215 с.

2. Корниенко С.В. Ремонт японского автомобиля. – М.: АСТ: Астрель, 2007. – 255 с.

3. Лудченко А.А. Основы технического обслуживания автомобилей. – К., 1987. – 399 с.

4. Напольский Г.М. Технологическое проектирование автотранспортных предприятий и станций технического обслуживания. – М.: Транспорт, 1985. – 231 с.

5. Першин В.А. [и др.]. Типаж и техническая эксплуатация оборудования предприятий автосервиса. – Ростов н/Д: Феникс, 2008. – 413 с.

6. Ханников А.А. Автомеханик: техническое обслуживание и ремонт отечественных и зарубежных автомобилей. – Минск: Соврем. шк., 2006. – 384 с.
