Механический привод конвейера

диаметр под подшипники качения, причем при должен быть кратным 5:

После определения диаметра под подшипники можно выбрать сам подшипник: ГОСТ 831-75 легкая серия, обозначение 36210,

диам

етр под зубчатое колесо:

диаметр упорных буртиков:

4.2. Расчет шпонок

4.2.1. Ведущий вал

Шпоночные соединения применяются для передачи крутящих моментов. Шпонки устанавливаются на хвостовиках валов и под ступицы зубчатых колес. Габариты шпонки выбирают в зависимости от диаметра хвостовика: . Длина шпонки определяется из расчета на смятие:

где - допускаемые напряжения смятия, МПа.

Общая длина шпонки:

Стандартную длину шпонки выбирают из ряда стандартных значений. Таким образом

4.2.1. Ведомый вал

Для ведомого вала расчет такой же, как и для ведущего. Габариты шпонки выбирают в зависимости от диаметра колеса: Длина шпонки:

Общая длина шпонки:

Стандартную длину шпонки выбирают из ряда стандартных значений. Таким образом .

4.3 Конструирование зубчатых колес

У цилиндрических зубчатых колес высота головки зуба ha = m =4, высота ножки , высота зуба .

Диаметры вершин и впадин зубьев колеса и шестерни:

начальный делительный диаметр зубчатого колеса и шестерни:

Определим расстояние к до шпоночного паза шестерни

Т. к. , то шестерню изготавливают в виде одной детали с ведущим валом.

Диаметр ступицы колеса .

Длинна ступицы l, но не менее чем длинна соответствующей шпонки. Толщина обода колеса , но не менее 8 мм. Толщина диска колеса , но не менее 8 мм. Диаметр центровой окружности .

Диаметр отверстий

4.4. Компоновка цилиндрического редуктора

Последовательность действий при выполнении компоновки следующая:

1. Откладывается межцентровое расстояние между зубчатым колесом и шестерней aw =140мм и намечаются оси колес.

2. Откладываются диаметры начальных окружностей шестерни и колеса dW1 и dW2.

3. Откладывается ширина зубчатого колеса в2 шестерни в1.

4. Определяют толщину стенки корпуса редуктора , принимаем = 10. Толщина крышки корпуса = 10 мм.

5. Откладывают зазоры между стенками корпуса и торцами шестерни, , расстояние от оси зубчатого колеса до стенки корпуса и намечаем внутреннюю стенку корпуса.

Наружную стенку корпуса намечаем на расстоянии от внутренней стенки корпуса.

6. Находят диаметры болтов крепления фланцев и крышки редуктора , но если это значение получается менее 10 мм, то принимают . Назначают ширину фланца и откладывают это значение от внешней стенки корпуса редуктора.

7. На расстоянии Х2 = 6 мм от внутренней стенки корпуса симметрично относительно осей колес устанавливают выбранные подшипники качения, габариты которых известны.

8. На расстоянии Х3 =15мм от внешнего торца располагают хвостовики валов, диаметры которых известны.

Положение точек приложения сил к валу определяется следующим образом. Точки а3 и а7 находятся на оси вала в центрах зубчатого колеса и шестерни. Точки а2, а4, а6 и а8 приложения опорных реакций при использовании радиальных и радиально-упорных шариковых подшипников находятся на оси вала в центрах подшипников. Точка а5 прикладывается к концу хвостовика ведомого вала, а точка а1 располагается на расстоянии В/2 от конца хвостовика ведущего вала.

5. ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ

5.1. Расчет валов на статическую прочность

5.1.1. Ведущий вал

При расчете валов на статическую прочность необходимо составить расчетную схему вала, определить неизвестные опорные реакции, построить эпюры изгибающих и крутящих моментов, найти опасные сечения и определить фактические напряжения, возникающие в опасных сечениях. Внешними нагрузками, действующими на валы, являются:

1. крутящие моменты и , (Нм)

2. сила давления на вал от ременной передачи , (Н)

3. сила от зубчатой передачи Ft ,Fr ,Fa , (H)

4. сила давления муфты FM , (Н).

На рис.5.1. и 5.2. показаны схема ведущего вала и эпюры моментов в соответствии со схемой задания.

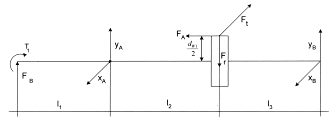

Рис.5.1. Схема нагружения ведущего вала редуктора

На расчетной схемах в горизонтальной плоскости XZ действуют сила Ft и опорные реакции ХА ,ХВ , в вертикальной плоскости YZ - , Fr ,Fa и опорные реакции YA ,YB . Для определения опорных реакций при решении имеем 6 уравнений статики. Сумма моментов относительно опор в горизонтальной и вертикальной плоскости равна нулю и сумма сил на оси X и Y равна нулю. Причем
