Диагностика карбюраторных двигателей

Рис. 3.Структурно-следственная схема узла: поршень, кольцо, цилиндр

двигателя.

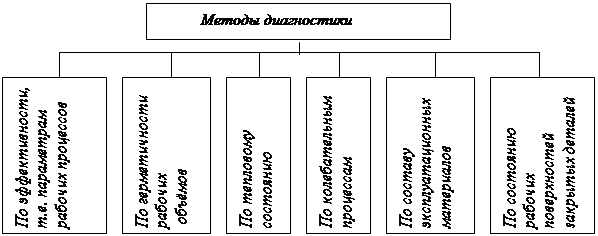

Рис. 4. Методы диагностики двигателей.

продуктов износа), исправности его систем фильтрации, годности картерного масла.

Важной характеристикой основных методов диагностики является их применение в динамике и статике, т.е. в рабочем и нерабочем состоянии механизма. В динамике применяют те методы, в которых диагностическими признаками являются рабочие или сопутствующие процессы, а в статике - геометрические соотношения и некоторые другие, доступные для прямого измерения структурные параметры при обеспечении достаточной достоверности результатов.

По способу и средствам проведения различают стационарную (стендовую) и ходовую диагностику.

При стационарной диагностике работу двигателя на заданном режиме имитируют при помощи специальных стендов, а при ходовой - путём ходовых испытаний. Кроме того, к ходовой диагностике можно отнести наблюдение за постоянно действующими контрольными приборами в процессе работы двигателя.

Стационарную диагностику осуществляют, пользуясь стендами, передвижными и переносными диагностическими устройствами. Ходовая диагностика проводится при помощи переносных диагностических приборов (десселерометр, бачок для измерения расхода топлива и т.п.) или же встроенных измерительных средств (термометр, манометр, расходомер и др.). В настоящее время наибольшее развитие получила стационарная диагностика.

Диагностику проводят по принципу «от целого к частному». Это означает, что, прежде чем делать углублённую поэлементную диагностику сложного механизма, необходимо определить его техническое состояние комплексно по показателям эффективности (рабочим параметрам). Использование этого принципа упрощает и рационализирует процессы диагностики. Совершенство методов диагностики зависит от качества применяемой аппаратуры и от уровня автоматизации процесса. При этом возможна автоматизация отдельных диагностических комплексов или всей системы диагностических работ по двигателю в целом. Степень автоматизации может быть тем выше, чем больше число объектов диагностики, т.е. в тех случаях, когда надлежащая объективность и производительность диагноза операторами невозможна или экономически невыгодна. Добротность методов и средств диагностики оценивают экономичностью, достоверностью и доступностью.

6. Место диагностики в технологическом процессе технического

обслуживания двигателей.

По технологическим признакам диагностика двигателей в автотранспортном предприятии характеризуется: назначением, технологическим оборудованием, режимом проведения и местом в технологическом процессе технического обслуживания и ремонта (рис. 5). По своему назначению диагностика может быть специализированной и совмещённой с техническим обслуживанием и ремонтом.

По назначению

По технологическому оборудованию

По режиму проведения

По месту в процессе технического обслуживания

Рис. 5. Технологические виды диагностики двигателей.

Специализированная диагностика представляет собой комплекс проверочных испытаний и операций, выполняемых на специализированных постах (линиях). Создание таких постов целесообразно ввиду специфичности диагностических работ и диагностического оборудования. Цель специализированной диагностики заключается в проведении установленного комплекса диагностических работ и главным образом перед ТО-1, ТО-2 и ТР, чтобы выявить потребность и объём ремонта и профилактики. Специализированную диагностику проводят в плановом порядке с периодичностью, совпадающей или кратной периодичности технического обслуживания. В некоторых случаях возможно использование специализированных постов диагностики для повторной, заключительной проверки качества проведённого технического обслуживания или ремонта.

Совмещённая диагностика проводится непосредственно на постах и линиях технического обслуживания и ремонта двигателей для обеспечения оперативного или заключительного контроля выполняемых работ. Она проводится по потребности.
