Расчёт гидропривода тормоза однобарабанной шахтной подъемной машины

Содержание

Введение

1. Составление и анализ схем, выбор давления

1.1 Составление и анализ гидравлической схемы

1.2 Выбор стандартного давления

2. Выбор гидромашин и рабочей жидкости

2.1 Основные технические характеристики гидроцилиндра

2.2 Выбор насосов

2.3 Выбор рабочей жидкости

3. Выбор гидроаппаратуры и вспомогательных устройств

4. Расчет труб гидрол

иний и потерь давления

4.1 Расчетный диаметр труб

4.2 Расчет толщины стенки трубы

4.3 Потери давления в гидролиниях по длине

4.4 Потери давления в местных сопротивлениях

5. Сила давления на колено трубы

6. Давление срабатывания предохранительного клапана

7. Рабочие режимы насоса

8. Мощность насоса

9. Проверка рабочего режима насоса на кавитацию

10. Эксплуатация и техника безопасности

Выводы

Список источников

Введение

Гидропривод – это совокупность устройств, предназначенных для приведения в движение машин и механизмов посредством гидравлической энергии. Обязательными элементами гидропривода являются насос и гидродвигатель.

К основным преимуществам гидропривода относятся: возможность универсального преобразования механической характеристики приводного двигателя в соответствии с требованиями нагрузки; простота управления и автоматизации; простота предохранения приводного двигателя и исполнительных органов машин от перегрузок; широкий диапазон бесступенчатого регулирования скорости выходного звена; большая передаваемая мощность на единицу массы привода; надежная смазка трущихся поверхностей при применении минеральных масел в качестве рабочих жидкостей.

К недостаткам гидропривода относятся: утечки рабочей жидкости через уплотнения и зазоры, особенно при высоких значениях давления; нагрев рабочей жидкости, что требует применения специальных охладительных устройств и средств тепловой защиты; более низкий КПД (по приведенным выше причинам), чем у сопоставимых механических передач.

Сейчас трудно назвать область техники, где бы ни использовался гидропривод. Эффективность, большие технические возможности делают его почти универсальным средством при механизации и автоматизации различных технологических процессов.

1. Составление и анализ схемы, выбор давления

1.1 Составление и анализ гидравлической схемы

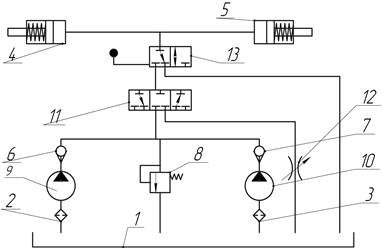

Схема состоит: из бака 1; фильтров 2, 3; гидроцилиндров 4, 5; обратных клапанов 6, 7; переливного клапана 8; насосов 9, 10; распределителя 11; дроссель 12; реверсивного золотника 13 (рис. 1).

Рисунок 1. Гидравлическая схема гидропривода

1.2 Выбор стандартного давления

Стандартные давления нормализованы ГОСТ 12445-80. Завод изготовитель подъемных машин принимает давление 1,25 МПа. Более перспективными будут давления 1,6; 2,5 МПа. Принимаем давление 1,6 МПа.

2. Выбор гидромашин и рабочей жидкости

2.1 Основные технические характеристики гидроцилиндра

Расчетный диаметр поршня

где: Р – принятое стандартное давление;

ηдг, ηдм – соответственно гидравлический и механический КПД

гидроцилиндра, ηдг ≈ 1,0, ηдм = 0, 95.

м

Стандартный диаметр поршня Dp принимается ближайший (больший) в соответствии с ГОСТ 6540-68 и ГОСТ 12447-80. Принимай диаметр поршня равный 140 мм.

Максимальное рабочее давление гидроцилиндра при расторможении:

.

Па

Максимальный расход гидроцилиндра:

,

2

где: ηдо – объемный КПД гидроцилиндра, ηдо = 0,98-0,99.

Рабочее давление при торможении:

,

где: dд – стандартный диаметр штока (применяем шток диаметром 50 мм).

Па

2.2 Выбор насосов

По Qд и Рн = (1,1…1,15)∙Рдо выбираются однотипные насосы. Рекомендуется шестеренные или пластинчатые насосы с Qн ≥ Qд.

Выбираем шестеренный насос типа Г11-24А, с техническими характеристиками:

Номинальное давление 2,5 МПа

Номинальная подача 33,4 л/мин

Частота вращения 1440 мин

Объемный КПД 0,84

Полный КПД 0,8

Высота всасывания 0,2 м

2.3 Выбор рабочей жидкости

Выбираем масло индустриальное 45, с техническими характеристиками:

Диапазон рабочих температур -5+60

Вязкость кинематическая при 5038-52 мм/с

Плотность 886-916 кг/м

3. Выбор гидроаппаратуры и вспомогательных устройств

По соответствующим расходам и давлениям выбирается гидроаппаратура, фильтры, бак и манометр.

Выбираем приемный фильтр С41-21 с техническими характеристиками:

Номинальный расход 40 л/мин

Номинальная тонкость фильтрации 160 мкм

Допускаемая потеря давления 0,008 МПа

Выбираем манометр МТП-100/1-100х2,5. Манометр трубчатый показывающий, с верхним пределом измеряемого давления равным 4МПа, с классом точности 2,5.

Вместимость бака выбираем в соответствии с номинальной подачей насоса, равная 40 дм.

Выбираем обратный клапан Г51-24 с техническими характеристиками:

Номинальный расход масла 70 л/мин

Номинальное давление 20 МПа

Потеря давления при ном. расходе 0,2 МПа

Выбираем распределитель ПГ73-35А с техническими характеристиками:

Расход масла 100 л/мин

Давление номинальное 12,5 МПа

Потери давления при ном. расходе 0,1 МПа

Реверсивный золотник Г74-24:

Расход масла 70 л/мин

Рабочее давление 20 МПа

Потеря давления 0,15 МПа

Выбираем переливной клапан Г54-24:

Расход масла 70 л/мин

Рабочее давление 2,5 МПа

Потеря давления 0,25 МПа

Дроссель типа Г77-14:

Расход масла 70 л/мин

Рабочее давление 5 МПа

Потеря давления 0,3 МПа

4. Расчет труб гидролиний и потерь давления

4.1 Расчетный диаметр труб

,

где: Qр – расчетный (максимальный) расход в соответствующей гидролинии

при рабочем ходе поршня;

Vo – оптимальная скорость рабочей жидкости;

для напорных гидролиний Vo = 3-5 м/с;

для сливных - Vo = 2-3 м;

для всасывающих - Vo = 0,7-1,2 м/с.

Для напорных гидролиний (Vo = 4)

м
