Расчёт гидропривода тормоза однобарабанной шахтной подъемной машины

МПа

7. Рабочие режимы насоса

Рабочие режимы насоса при закрывании и открывании задвижки определяем графически точками пересечения характеристик насоса Рн = f(Q) и гидросети Рс = f(Q) (рис. 2). Характеристику насоса строим по двум точкам – и ght=25 src="images/referats/21808/image045.png">.

л/мин

Характеристика гидросети растормаживании

Сопротивление гидролинии ответвления

Сопротивление гидролинии общего участка

Полное сопротивление гидролинии при растормаживании

Для построения характеристики составим таблицу.

Таблица 2

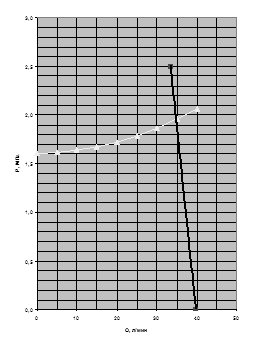

Рисунок 2. Рабочий режим насоса

8. Мощность насоса

Мощность насоса при растормаживании

Nн.п = РАQA/ηн,

Вт

где: РА, QA - координаты точек рабочего режима (рис. 2);

ηн – номинальный КПД насоса.

9. Проверка рабочего режима насоса на кавитацию

Условие бескавитационной работы:

Нвак. доп ≥ Нвак,

где: Нвак. доп – допустимая вакуумметрическая высота всасывания насоса (по паспорту);

Нвак – вакуумметрическая высота всасывания гидролинии

,

где: Нв – геометрическая высота всасывания, определяется условием бескавитационной работы насосов, чаще всего Нв = - (0,1…0,2) м;

Нф – потери напора в фильтре.

В том случае, если в паспорте насоса указана допустимая геометрическая высота всасывания насоса Ндсп по условию бескавитационной работы должно быть Ндсп ≥ Нв.

м

Т. е. условие соблюдается.

10. Эксплуатация и техника безопасности

Одним из важнейших требований, при эксплуатации гидропривода, является чистота рабочей жидкости, поэтому заливку нужно производить через фильтры.

Контроль уровня при заливке жидкости обычно осуществляется визуально с помощью уровнемера, встраиваемого в бак.

Для приводящего электродвигателя желательно сокращение времени пуска, так как при этом сокращается время протекания по его обмоткам пускового тока.

Для правильной эксплуатации гидропривода необходимо иметь график контроля и замены рабочей жидкости.

Выводы

Разработана гидравлическая схема гидропривода тормоза однобарабанной шахтной подъемной машины. Выбран насос шестерной насос типа ГП-24А; рабочая жидкость - масло индустриальное 45; приемный фильтр Г42-34; обратный клапан Г51-24; распределитель ПГ73-35А; дроссель типа Г77-14. Выбраны диаметры труб и рассчитаны потери давления в них. Рассчитана мощность насоса в рабочем режиме растормаживания.

Список источников

1. Методические указания к курсовой работе по гидроприводу / Сост.:

Заря А.Н., Яковлев В.М. – Донецк: ДПИ, 1990 г.

2. Свешников В.К., Усов А.А. Станочные гидроприводы: Справочник. – М.:

Машиностроение, 1988 г.

3. Стационарные установки шахт / Под общ. ред. Б.Ф.Братченко. – М.: Недра,

1977 г.

4. Ковалевский В.Ф., Железняков Н.Т., Бейлин Ю.Е. Справочник по гидроприводам горных машин. – М.: Недра, 1973 г
