Метрологическое обеспечение ремонта дизель-генератора специализированного серийного тепловоза ТЭП70
Для выпрямления тока служит выпрямительная установка УВКТ‑5, имеющая два параллельно соединенных трёхфазных моста. В каждом плече моста десять параллельно включенных ветвей. В данных ветвях имеются два последовательно включенных лавинных вентиля ВЛ 200–8, общее количество вентилей на тепловозе составляет 120 штук. Данная установка изготовлена Таллиннским электротехническим заводом им. М.И
. Калинина.
На каждой тележке установлено по три тяговых электродвигателя ЭД‑119 номинальной мощностью по 411 кВт (напряжение в длительном режиме 500 В, максимальное 750 В, ток продолжительного режима 900 А, при максимальном напряжении 600 А), частота вращения якоря в продолжительном режиме 705 об/ мин, максимальная составляет 2320 об/мин. Обмотки полюсов имеют изоляцию класса Р, а обмотка якоря – класса Н. Данная обмотка выполнена в виде петли. Вес электродвигателя составляет 3250 кг. Вращающий момент от тяговых электродвигателей передается на ось колесной пары через редуктор и полный вал, эластично соединенный с колесной парой.
Для полного использования мощности дизеля применено автоматическое регулирование напряжения генератора и две ступени ослабления – возбуждения тяговых электродвигателей (62 и 38%). Управление режимом работы тепловоза осуществляется контроллером машиниста КВ‑1554, имеющим реверсную рукоятку с положениями «вперед», «О», «назад» и главную с положениями: 0, 1–15‑я рабочими позициями. При переводе главной рукоятки на 1‑ю позицию включаются тяговые электродвигатели при частоте вращения вала дизеля 350 об/мин; переводом этой рукоятки до 15‑й позиции повышается частота вращения вала до 1000 об/мин. Электрическое оборудование тепловоза предусматривает управление двумя локомотивами по системе многих единиц.
На тепловозе применена система централизованного воздухоснабжения для охлаждения электрических машин (тяговых генератора и электродвигателей), выпрямительной установки, блока возбуждения. Воздух через жалюзи и фильтры засасывается осевым вентилятором с механическим приводом от вала дизеля. Подается около 1200 м3/мин воздуха при напоре 450 мм вод. ст. На тепловозе установлены аккумуляторная батарея 48 ТН – 450 и компрессор ПК – 5,25 с электрическим приводом.
Тепловоз может развивать при продолжительном режиме скорость 50 км/ч и силу тяги 17000 кг. При максимальной скорости 160 км/ч сила тяги составляет около 6000 кг, при этой же скорости тепловоз имеет максимальный КПД 32,5%. На собственные нужды тепловоза расходуется 9–11% номинальной мощности дизеля. Вес тепловоза 129 т при 2/3 запаса топлива и песка. Нагрузка на колесную пару на рельсы составляет 21,5 т. Запас топлива – 6000 кг, воды – 1480 кг, масла – 1430 кг.
Первые тепловозы ТЭП70 поступили в депо Орша Белорусской железной дороги и эксплуатировались с пассажирскими поездами. При этом они расходовали на 10 – 12% меньше топлива, по сравнению с тепловозами ТЭП60. На этих тепловозах значительно изменены расположение и формы элементов боковых ферм (стенок) кузова, применены тележки и ряд узлов тепловозов ТЭП75. В рессорном подвешивании первой ступени цилиндрические пружины и листовые рессоры с балансирами заменены индивидуальным подвешиванием с цилиндрическими пружинами; во второй ступени вместо резиновых блоков центральных опор и пружинных боковых опор с поверхностями трения поставлены цилиндрические пружины, воспринимающие поперечную и угловую деформации. Статистический прогиб рессорного подвешивание увеличился с 104 до 170 мм. Для сохранения демпфирующих свойств подвешивания, обеспечиваемых на первых тепловозах листовыми рессорами, на тепловозах серии ТЭП70 применены гидравлические амортизаторы. В тяговом приводе вместо полого вала, на подшипниках скольжения и поводковых муфтах с плавающим звеном, применены – полый карданный вал с поводковыми центрированными муфтами. Длина и расстояние общей колесной базы тепловоза также отличается от предыдущих серий. Длина увеличилась на 1230 мм, и расстояние между осями крайних колесных пар стало 21700 мм. Тяговое и тормозное усилия от тележек на кузов передаются через шкворни. На каждой тележке установлены шесть тормозных цилиндров диаметром 10». Нажатие тормозных колодок на колеса двустороннее. Одновременно с изменением конструкции тягового привода тяговые электродвигатели ЭД‑119

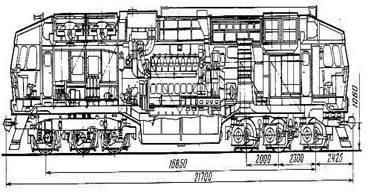

Рисунок 1 – Чертеж тепловоза ТЭП70
1 ‑ охлаждающее устройство; 2 ‑ глушитель; 3 ‑ дизель; 4 ‑ возбудитель; 5‑ стартер-генератор; 6 ‑ блок фильтров воздушных; 7 ‑ вентилятор централизованного воздухоснабжения; 8 ‑ установка выпрямительная; 9 ‑ блок электрического тормоза; 10 ‑ камера высоковольтная; 11 ‑ компрессор тормозной; 12 ‑ фильтр полнопоточный; 13 ‑ резервуар воздушный; 14 ‑ батарея аккумуляторная; 15 ‑ бак топливный; 16 ‑ тяговый генератор.
Были заменены на ЭД‑121А, выполненные на базе электродвигателей ЭД‑120А, используемых на маневровых тепловозах ТЭМ7. По сравнению с ЭД‑119 у электродвигателя ЭД‑121А несколько изменены параметры номинальной мощности (413 кВт), напряжения (542/750 В) и тока (830/600 А). Стартер-генератор С1Т‑7 был заменен стартер-генератором ПСГУ2 (50 кВт, 110 В). Тепловозы оборудованы электрическим (реостатным) тормозом мощностью 3200 кВт; резисторы при стоянке тепловоза могут использоваться для нагрузки дизель-генератора при опробовании его работы. В системе управления и регулировании электрической передачи и тормоза используются электронные и микропроцессорные устройства. У тепловозов с №0008 запас песка 600 кг, воды 1134 и масла 1000 кг. На тепловозах установлен компрессор КТ‑6. Тепловозы ТЭП70 второго исполнения строились после 1978 г. в небольших количествах, а после 1987 года масштабы производства увеличились. По данным на 2003 год построено порядка 430 тепловозов ТЭП70.
1.2 Основные технические характеристики серийного тепловоза ТЭП70
· Осевая формула 30–30
· Мощность, кВт 2942
· Конструкционная скорость, км/ч 160
· Сила тяги длительного режима, кН 167
· Ширина колеи, мм 1520
· Нагрузка от колесной пары на рельсы, кН 221
Габариты:
· Длина по осям автосцепок, мм 21700
· Ширина по наружной поверхности кузова, мм 3086
· Высота по крыше кузова, мм 4975
1.3 Техническое обслуживание и ремонт
Обеспечение надёжности и безопасности средств технического транспорта, экономической эффективности их применения являются важными задачами, как на стадии изготовления, так и в условиях эксплуатации технических средств. Большое место в производственной деятельности промышленного транспорта занимают работы связанные с поддержанием и восстановлением работоспособности техники.
Ремонт – это совокупность технико-экономических показателей и организационных мероприятий, связанных с поддержанием эксплуатируемой техники в работоспособном состоянии. Ремонт техники является более сложным процессом, чем производство. Производство – процесс равномерный, стабильный, тогда как ремонт отличается большей долей неопределенности – различная степень износа, повреждений поступающей в ремонт техники не позволяет заранее точно рассчитать и распланировать этот процесс.
