Метрологическое обеспечение ремонта дизель-генератора специализированного серийного тепловоза ТЭП70

2. Сборка шатунно-поршневой группы.

При сборке шатунно-поршневой группы все детали промыть и продуть сжатым воздухом, проверить чистоту маслоподводящих отверстий в поршне и шатуне. Поршневые кольца устанавливать на поршень при помощи приспособления, ограничивающего развод замка. При сборке поршня должны соблюдаться сохранение комплектности всех деталей относящихся к данному поршню.

Конт

рольная операция:

Произвести замеры шатунно-поршневой группы.

Поддизельная рама и блок цилиндров. Рама дизеля (Рисунок 6) служит для установки на ней дизеля и генератора, соединенных муфтой. На раме также крепят отдельные сборочные единицы вспомогательного оборудования.

Рисунок 6 – Рама дизеля

1, 3 – отверстия для забора масла насосами; 2, 4 – отверстия для слива масла из фильтра тонкой очистки и вспомогательных агрегатов; 5 – верхний лист для установки блока дизеля; 6 – сетка; 7 – трубка масломерной рейки; 8 – горловина заливки масла; 9 – опора для пружин; 10, 12 – соответственно отверстие и труба подачи воды к воздухоохладителям; 11 – платик установки рамы; 13 – поддон рамы; 14 – место забора масла маслопрокачивающим агрегатом.

Блоки цилиндров (Рисунок 7) разделяют на мокрые и сухие. В мокрых блоках между втулкой и стенками блока течет охлаждающая вода. Охлаждение втулок в сухих блоках осуществляется водой между втулкой и рубашкой, напрессованной на втулку.

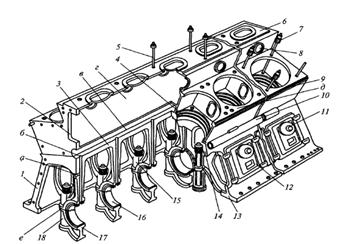

Рисунок 7 – Блок цилиндров дизеля

1 – корпус; 2 – передний лист блока; 3 – средняя плита;

4 – постановочная втулка; 5 – шпилька крепления лотка; 6 – верхняя плита; 7 – шпилька крепления цилиндровых крышек; 8 – проставка для подвода воздуха к впускным клапанам; 9 – верхний лист блока цилиндров; 10 – водяной коллектор; 11 – предохранительный клапан; 12 – крышка люка картера; 13 – стойка блока; 14 – втулка из нержавеющей стали для перепуска воды из коллектора к рубашкам цилиндров; 15, 16 – вкладыши коренных подшипников; 17 – подвеска; 18 – болт; а, б, в-маслоподводящие каналы; г – воздушный коллектор; д – отверстие для перепуска воды из крышки в охлаждающую полость цилиндра; е – фиксирующие зубцы стыка подвески.

Технологический процесс осуществления ремонта поддизельной рамы и блока цилиндров состоит из следующих этапов:

1. Блок цилиндров отремонтировать.

Зачалить блок дизеля, переместить его к выварочной ванне, в ванну опустить. После выварки и мойки блока, блок дизеля осмотреть, для замеров подготовить.

Контрольная операция:

Произвести цветную дефектоскопию блока дизеля, также произвести магнитную дефектоскопию болтов блока дизеля. Блок дизеля после дефектоскопии осмотреть, особое внимание обратить на выявленные трещины в следующих местах: в стойках картера блока, в боковых поперечных листах, а также в верхних плитах опор цилиндров, в боковых и торцевых стенках и плите опоры лотка. При трещинах обнаруженных в двух смежных стойках картера блока и трещинах кронштейна выносного подшипника блок подлежит списанию. Обнаруженные трещины разделать подготовить к сварке. Сварочные работы производить в соответствии с П 2.4 Инструкции ЦТ‑336. Далее произвести испытания водяных поясов блока. Течь не допускается. Бугели, подвески, болты подвесок, гайки, шайбы и шпильки крепления комплектов к блоку подготовить к дефектоскопии. Произвести магнитную дефектоскопию

При наличии трещин заменить.

2. Произвести ремонт поддизельной рамы.

Раму очистить от грязи, промыть. Подготовить к цветной дефектоскопии сварные швы поддона, угольников, планки. Проверить состояние сеток, резьбовых отверстий и привалочных плоскостей. При наличии трещин более трех штук общей длиной более 50% ширины листа, а так же когда толщина листов менее 16 мм, листы следует заменить. При наличии отклонения от плоскостности поверхности верхних листов в месте установки блока более 0,3 мм их следует устранить механической обработкой. Отверстия под штифты остова главного генератора заварить с последующей зачисткой плоскости прилегания. Листы поддона, не подлежащие исправлению, заменить новыми. Коробление листов поддона допускается не более 5 мм на длине детали, заварка трещин поддона допускается в любых местах. После ремонта проверить плотность поддизельной рамы наливом воды с выдержкой в течении 20 минут. Просачивание воды не допускается. Сварочные работы производить в соответствии с П 2.4 Инструкции ЦТ‑336.

3. Произвести ремонт цилиндровой крышки.

Разборку цилиндровой крышки производить в следующей последовательности:

Снять стопорное кольцо при помощи приспособления, после чего снять колпачок, при помощи приспособления снять, сжимая пружины клапанов вынуть сухари, снять тарелки и пружину. Вынуть клапаны из крышки, вынуть стопорное кольцо и скребок из направляющей втулки, вынуть регулировочные и фторопластовые кольца. Разобрать гидротолкатель: вынуть шплинт и снять колпачок, вынуть стопорное кольцо, толкатель, пружины, упор и шарик. Водяные полости крышки цилиндров очистить от накипи и опрессовать водой давлением 12 кгс/см. Произвести магнитную дефектоскопию огневую поверхность днища, колпака, тарелки. При обнаруженных трещинах переходящих на поверхность стенки водяной полости, а также в местах запрессовки втулки направляющих клапанов, при наличии раковин, не устраняемых заваркой, крышки заменить. Осмотреть посадочные фаски под впускные клапаны, при наличии забоин, риск, вмятин посадочные места прозенкировать или произвести наплавку с последующей обработкой до чертежных размеров. Независимо от состояния направляющие впускных и выпускных клапанов заменить новыми.

Более подробно технологический процесс ремонта дизеля приведён в таблице Приложения А, данной курсовой работы.

1.5 Номенклатура контролируемых показателей

По окончанию ремонта дизеля контролируют параметры, характеризующие работу двигателя на полной нагрузке. Температура газов в выпускных патрубках цилиндров и перед турбинами должна быть не более 480 °С при температуре окружающего воздуха +15 °С. Разность температур в выпускных патрубках цилиндров не должна превышать 15° С; исключение составляет десятый цилиндр, температура в котором может быть ниже, чем в остальных цилиндрах, на 70° С. Максимальное давление сгорания топлива, измеренное максиметром, должно быть не более 100 кГ/см2 при температуре продувочного воздуха 65–70° С и барометрическом давлении 760 мм рт. ст., а разность давлений по цилиндрам не должна превышать 7 кГ/см2. Понижение температуры продувочного воздуха на каждые 10° С вызывает повышение максимального давления сгорания топлива на 1,5–2 кГ/см2. Давление сгорания регулируют изменением угла опережения подачи топлива путем постановки прокладок под корпус топливного насоса. При работе дизеля на полной мощности контролируют давление масла в верхней магистрали и давление топлива в топливном коллекторе, которое должно быть соответственно в пределах 1,8–3,5 и 1,5–2,5 кГ/см2, а также обязательно проверяют и регулируют разрежение в картере дизеля, которое должно быть в пределах 10–60 мм вод. ст. В связи с тем что воздух из картера отсасывается обоими турбонагнетателями, необходимо подбором диафрагм отрегулировать величины разрежений так, чтобы разность их не превышала 20 мм вод. ст. Разрежения измеряют двумя U‑образными водяными манометрами, подключаемыми к штуцерам, имеющимся на маслосборниках. Необходимо также проверить по манометру, подключаемому к штуцеру на маслоотделителе, и отрегулировать подбором диафрагм давление в маслосборнике слива масла из подшипников турбонагнетателей. Величина давления в маслосборнике на всех режимах работы дизеля должна быть в пределах минус 20 плюс 80 мм вод. ст. При излишнем разрежении большое количество масла попадает в ресивер, что приводит к повышенному нагарообразованию, неуправляемому росту оборотов коленчатых валов дизеля и аварии («разносу»). В связи с этим разрежение по сторонам и давление в маслосборнике должны быть тщательно отрегулированы. В процессе работы дизеля на полной мощности контролируют давление воздуха в надувочном ресивере. Нормально величина давления должна быть в пределах 1,05–1,3 кГ/см2 (800 – 990 мм рт. ст.) для дизелей 1 ОД 100 и 0,8 – 1,0 кг/см2 (600 – 730 мм рт. ст.) – для дизелей 9Д100. В эксплуатации эти величины могут несколько снижаться, но это не является браковочным признаком при нормальных величинах давления сгорания топлива и температур газов в выпускных коллекторах. Одновременно с регулировками и проверками электрической схемы тепловоза проверяют работу всех механизмов и систем дизеля, а также агрегатов и приборов тепловоза.
