Внедрение системы спутникового мониторинга транспорта на примере организации

Решаемые задачи: автономный контроль состояния транспортного средства (текущих координат, скорости и направления движения, показаний внешних датчиков с привязкой по времени).

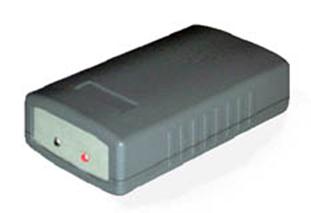

Рисунок 2. Приемник ГЛОНАСС offline

Особенности:

Обмен информацией между диспетчерским центром (ДЦ) и автомобилем происходит по о

кончанию рейса (либо отчётного периода, например, раз в неделю) водитель отключает прибор и сдаёт его диспетчеру.

При подключении к компьютеру ГЛОНАСС offline автоматически передаёт данные о рейсе, после чего память прибора так же автоматически очищается, прибор можно отключать от компьютера и возвращать водителю либо оставлять в диспетчерской, до следующего рейса.

Легкость и простота установки на любое транспортное средство

Надежная защита прибора от любых воздействий

Простота диагностики

Минимум внешних контактов

Передача данных по кабелю через USB разъем

Таблица № 6. Основные технические данные приемника ГЛОНАСС offline

ГЛОНАСС/GPS offline является устройством, которое позволяет отслеживать все параметры движения объекта (его координаты, скорость, курс, дату и время, данные датчиков) в пострейсовом режиме т.е. использовать устройство как "черный ящик".

ГЛОНАСС/GPS offline - это уникальный прибор созданный для работы с Российской и Американской спутниковой системой. Основой для него стал "ГЛОНАСС/GPS" приемник разработанный Российскими учеными и производимый в г. Смела.

Решаемые задачи: автономный контроль состояния транспортного средства (текущих координат, скорости и направления движения, показаний внешних датчиков с привязкой по времени).

Особенности:

Обмен информацией между диспетчерским центром (ДЦ) и автомобилем происходит по окончанию рейса (либо отчётного периода, например, раз в неделю) водитель отключает прибор и сдаёт его диспетчеру.

При подключении к компьютеру ГЛОНАСС/GPS offline автоматически передаёт данные о рейсе, после чего память прибора так же автоматически очищается, прибор можно отключать от компьютера и возвращать водителю либо оставлять в диспетчерской, до следующего рейса.

Легкость и простота установки на любое транспортное средство

Надежная защита прибора от любых воздействий

Простота диагностики

Минимум внешних контактов

Передача данных по кабелю через USB разъем

Таблица № 7. Основные технические данные приемника ГЛОНАСС/GPS offline

Кроме самих передатчиков оправданной будет установка специальных датчиков.

Датчики - это дополнительное оборудование, которое можно установить совместно с бортовыми контроллерами. Система мониторинга будет оповещать Вас о дополнительной информации, получаемой от датчиков. В отчетах Вы сможете проконтролировать эффективность работы мобильных объектов.

Датчики подразделяются на цифровые и аналоговые и подключаются ко входам мобильного терминала, установленного на мобильном объекте.

Цифровые датчики реагируют на замыкание и размыкание контактов (открывание дверей, капота, багажника, крышки бензобака, подъём кузова, нажатие кнопки).

Аналоговые датчики передают напряжение, соответствующее значению измеряемой величины (уровень топлива, температура в салоне мобильного объекта).

Примеры датчиков: тревожная кнопка, датчик зажигания, датчик разгрузки кузова, датчик температуры, датчик подсчета пассажиропотока, датчик открывания и закрывания двери, датчик уровня топлива.

Для создания собственного центра мониторинга необходимо приобрести программный комплекс Locatrans DC и картографические данные Республики Марий Эл.

Программный комплекс Locatrans DC включает в себя программные модули:

Locatrans Server - программное обеспечение для сбора, хранения, обработки и передачи данных. В состав Locatrans Server входит свободно распространяемая база данных MS SQL Server 2005 Express Edition;

Locatrans Admin - программное обеспечение администратора центра мониторинга, обеспечивающее настройку сервера с целью добавления, удаления и конфигурирования мобильных объектов и программ диспетчера;

Locatrans Client - программа диспетчера.

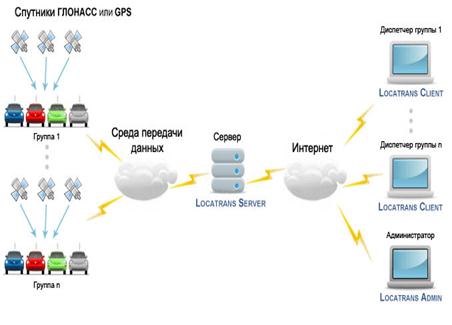

Схема № 3. Структурная схема взаимодействия программных модулей комплекса Locatrans DC

Если на предприятии к центру мониторинга подключено малое количество автомобилей, и нагрузка на программно-аппаратный комплекс не велика, программные компоненты комплекса Locatrans DC могут быть установлены на одном компьютере.

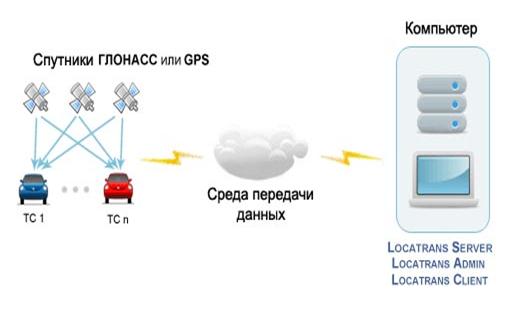

Схема № 4. Малая структурная схема взаимодействия программных модулей комплекса Locatrans DC

Для рассматриваемого предприятия ГУП РМЭ "Пассажирские перевозки" выбираем первую схему, так как расчетное количество автобусов превышает 200 единиц.

Программа администратора (Locatrans Admin) дает возможность настройки, добавления и удаления диспетчеров, мобильных объектов, мобильных терминалов, групп транспортных средств.

С помощью программы администратора автомашины, принадлежащие предприятию, могут объединяться в группы. Доступ к информации об автомобилях разных групп может предоставляться разным диспетчерам.

Диспетчерам могут присваиваться различные статусы c различными правами по использованию программы Locatrans Client.
