Строительные машины

Гидромеханическая передача включает гидронасос с регулируемой подачей, реверсивный гидромотор и планетарный редуктор. Гидронасос нагнетает рабочую жидкость в гидромотор, который через планетарный редуктор приводит во вращение смесительный барабан. Гидромеханический привод позволяет бесступенчато плавно регулировать частоту вращения барабана. Рабочее давление в гидросистеме составляет 18 .22 МПа

.

Для загрузки смесительного барабана компонентами смеси или бетонной смесью, а также выгрузки смеси из смесительного барабана на место укладки автобетоносмесители оборудуются лотковыми загрузочно-погрузочными устройствами. Для обеспечения технологического процесса приготовления бетонной смеси из сухих компонентов, предварительно загруженных в смесительный барабан, а также промывки барабана и узлов автобетоносмесителя от остатков бетонной смеси автобетоносмеситель снабжен системой водопитания с баками для воды, аппаратурой для подачи воды под давлением и ее дозирования.

Технологическое оборудование отечественных автобетоносмесителей имеет мало различий и максимально унифицировано. Автобетоносмесители способны работать при температуре окружающего воздуха - 30° .+ 40 °С. Максимальная скорость загруженных автобетосмесителей при движении по дорогам в технологическом режиме составляет не более 60 км/ч.

Главным параметром автобетоносмесителей является вместимость смесительного барабана по выходу готовой смеси (м3).

На рынок автобетоносмесителей России и СНГ свою продукцию поставляют: ЗАО «КОМЗ-Экспорт» (г. Каменск-Шахтинский, Ростовская обл.), ОАО «Туймазинский завод автобетоновозов» (Башкортостан), ЗАО «Пушкинский машиностроительный завод» («ПМЗ»), Могилевский автомобильный завод (МоАЗ) (Беларусь), ООО «Дизель-ТС» (Нижегородская обл.).

Автобетоносмеситель 581412 объемом готового замеса 5 м3 смонтирован на шасси 1 грузового автомобиля КамАЗ-55111. Рабочее оборудование автобетоносмесителя включает раму 9, смесительный барабан 4 с загрузочно-разгрузочным устройством, механизм 3 вращения барабана, дозировочно-промывочный бак 2, водяной центробежный насос, систему управления оборудованием с рычагами 10, 12 и контрольно-измерительные приборы 11. Смесительный барабан имеет три опорные точки и наклонен к горизонту под углом 15°. Загрузочно-разгрузочное устройство состоит из загрузочной 5 и разгрузочной 6воронок, складного лотка 7 переменной длины и поворотного устройства 8. Лоток может поворачиваться при разгрузке в горизонтальной плоскости на угол до 180° и в вертикальной плоскости на угол до 60°.

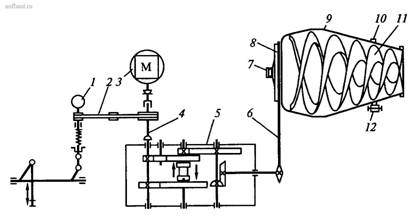

Кинематическая схема автобетоносмесителя

На внутренней поверхности барабана укреплены две спиральные лопасти 11, угол наклона которых подобран таким образом, что при вращении в одном направлении компоненты смеси попадают в нижнюю часть барабана, где происходит их гравитационное перемешивание, а при вращении в обратную сторону лопасти подают готовую смесь к приемному лотку, соединенному с поворотным разгрузочным желобом. Вращение барабану 9 сообщается от индивидуального дизельного двигателя 3 через реверсивный зубчатый редуктор 5 и цепную передачу 6, ведомая звездочка к которой жестко прикреплена к сферическому днищу барабана, опирающегося спереди на раму шасси центральной цапфой 7, а сзади - гладким бандажом 10 на опорные ролики 12, установленные на шарикоподшипниках. Привод обеспечивает две частоты вращения барабана в обе стороны при загрузке, перемешивании и разгрузке. Частоту вращения при загрузке выбирают в зависимости от производительности питающей установки. Приготовление смеси в пути следования производят при дальности транспортировки не более 10 .15 км, при этом отдозированые компоненты в смесительный барабан загружают одновременно. При перевозках на большие расстояния в барабан загружают сначала сухие компоненты (цемент и заполнители), а подачу воды и приготовление смеси производят непосредственно на объекте. Заданная порция воды подается в смесительный барабан из дозировочно-промывочного бака центробежным насосом 1 через сопло в загрузочной воронке. Через то же сопло производится промывка барабана водой после разгрузки. Привод насоса осуществляется от двигателя 3 через карданный вал 4 и клиноременную передачу 2. При транспортировке готовой бетонной смеси во избежание ее расслаивания барабан вращается с пониженной частотой, непрерывно перемешивая смесь.

Приведите примеры использования оборудования при устройстве полов здания

1. Машины Laser Screed компании Somero, используемые для создания бетонных полов большой площади с идеальной ровностью и гладкостью. Система автоматического лазерного контроля позволяет получать особо гладкую бесшовную поверхность полов, что невозможно при обычных методах производства работ. Два лазерных приемника, размещенных с каждого конца разравнивающего бруса, сканируют поверхность и передают данные на бортовой компьютер, через который автоматически производится контроль за положением бруса. Сигнал поступает от передатчика 10 раз в секунду, что обеспечивает тотальный автоматический контроль за поверхностью пола.

2. Затирочные машины. Предназначены для создания горизонтальной и ровной поверхности бетонных полов. Грубая затирка осуществляется диском. Лопастями выполняется чистовая отделка.

3. Паркетно-шлифовальные машины. Предназначены для шлифования паркетных полов и других деревянных полов, а также для очистки от краски, лака после предварительной строжки.

4. Мозаично-шлифовальные машины. Предназначены для выравнивания, шлифования и придания требуемой шероховатости отделочным и конструкционным материалам покрытий полов и дорожного полотна, полирования покрытий из природного камня.

Вычертите принципиальную схему одноковшового экскаватора с гидравлечиским приводом. Опишите его устройство и работу. Приведите технико-экономические данные экскаваторов, используемых на строительных площадках

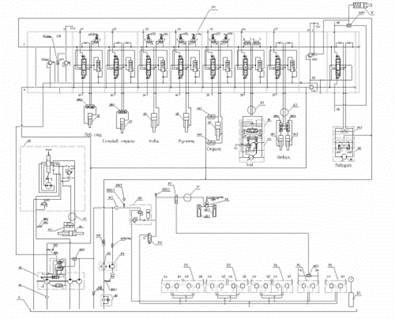

Принципиальная гидравлическая схема экскаватора ЕК-8

Одноковшовый экскаватор состоит из следующих основных частей: ходового устройства 1 поворотной части 3 и рабочего оборудования 2.

Ходовое устройство воспринимает и передает на основание (грунт) нагрузки от массы машины и нагрузки, возникающие при работе, а также обеспечивает передвижение экскаватора. Ходовое устройство экскаваторов бывает следующих типов: Г - гусеничное с минимально допустимой опорной поверхностью гусениц; ГУ - гусеничное с увеличенной опорной поверхностью гусениц, предназначенное для работы на грунтах с низкой несущей способностью; П - пневмоколесное, позволяющее увеличить мобильность экскаватора, облегчить и ускорить его переброску собственным ходом с одного строительного объекта на другой; Ш - специальное шасси автомобильного типа, отличающееся от типа П тем, что, кроме двигателя, установленного на поворотной части экскаватора, на шасси установлен более мощный двигатель, обеспечивающий передвижение экскаватора с большой скоростью; ходовое устройство типа Ш имеет прочную и низкую специальную раму, отличающуюся по конструкции от рамы шасси грузового автомобиля; А - шасси грузового автомобиля; Тр - тракторное (обычно используют пневмоколесные тракторы). Поворотная часть состоит из поворотной платформы с механизмами и силовым оборудованием и рабочего оборудования. Поворотная платформа опирается через специальное роликовое опорно-поворотное устройство на раму ходового устройства и может поворачиваться относительно него в горизонтальной плоскости. Одна и та же поворотная платформа может быть установлена на ходовые устройства различных типов. В зависимости от угла поворота поворотной платформы в горизонтальной плоскости экскаваторы называют полноповоротными или неполноповоротными. Поворотная часть полноповоротного экскаватора может вращаться вокруг вертикальной оси на неограниченный угол.
