Технические характеристики автокранов

Автомобильные стреловые краны общего назначения с гибкой (а) и жесткой (б) подвеской рабочего оборудования У кранов с гибкими подвесками удерживается стреловое оборудование и изменяется угол наклона стрелы с помощью канатов, а у кранов с жесткими подвесками —винтовыми механизмами или гидроцилиндрами.

Полное наименование автомобильного крана должно включать в себя все перечисленные классифик

ационные признаки. Кроме того, следует указывать номер модели, очередность модернизации и климатическое исполнение машины. Например, автомобильный стреловой самоходный кран общего назначения третьей размерной группы грузоподъемностью 10 т на шасси автомобиля МАЗ-500 с гибкой подвеской стрелового оборудования и механическим приводом, модернизированный, в северном исполнении. Для сокращения наименования каждой модели крана присваивается свой индекс, состоящий из ряда букв и цифр.

Кранам, выпускаемым заводами Минстройдормаша, с 1967 г.

КС — кран стреловой самоходный общего назначения, ХЛ — северное исполнение, Т — тропики, ТВ — тропики влажные, Г — гусеничное ходовое устройство с минимально допустимой поверхностью гусениц, ГУ — то же, с увеличенной поверхностью гусениц, П — пневмоколесное ходовое устройство, Ш — специальное шасси автомобильного типа, Ае — шасси грузового автомобиля, Гр — трактор, Пр — прицепное ходовое устройство После цифр в индексе могут стоять буквы, обозначающие очередную модернизацию (А, Б, В…) и климатическое исполнение крана (север —ХЛ, тропики —Т или тропики влажные —ТВ).

С помощью описанной индексации полное наименование крана может быть значительно сокращено. В нашем примере кран будет называться —кран КС-3561АХЛ на шасси МАЗ-500.

Здесь цифры и буквы имеют следующее значение: 3 — третья размерная группа, грузоподъемностью 10 т; 5 —ходовое устройство, включающее в себя шасси автомобиля; б — гибкая подвеска стрелового оборудования; 1—порядковый номер модели крана с механическим приводом; А —первая модернизация; ХЛ —северное исполнение.

Индекс кранов, выпускаемых другими Министерствами и ведомствами, состоит из трех букв и цифр, отражающих, как правило, основное назначение крана и его грузоподъемность (СМК-10 — специальный монтажный кран грузоподъемностью 10 т, МКА-16 — монтажный кран автомобильный грузоподъемностью 16 т).

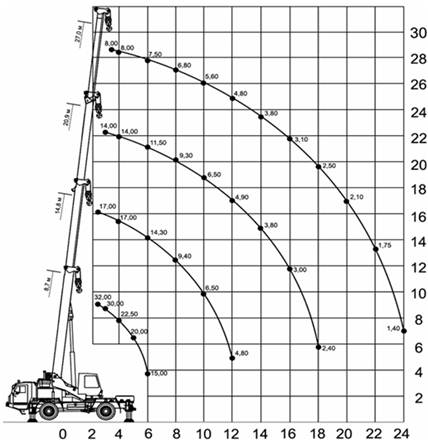

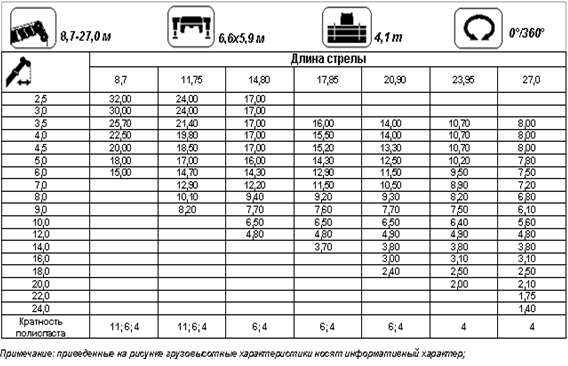

Грузовысотные показатели говорят о том, какой вес будет удерживать кран с увеличением высоты подъема.

Автокраны большой грузоподъемности

Автокраны большой грузоподъемности 6, 7, 8, 9 и 10-й размерных групп (промежуточной грузоподъемностью на канатах от 40 до 250 т) в России занимают не более 2,5% рынка. Из них примерно 3/4 парка приходится на краны производства Великобритании, Германии, США и Японии.

Строение автокранов

На современных кранах большой грузоподъемности применяются разнообразные типы и схемы монтажа крановой установки: башенные, телескопические, с решетчатой стрелой, с прямым и обратным расположением крановой установки, сочлененные, сцепные и т. д. Следует отметить, что большей прочностью, в отличие от стрелы с прямоугольным профилем, обладает телескопическая крановая установка закрытого сечения с U-образным профилем.

До недавнего времени в краностроении почти не использовались двухосные спецшасси автомобильного типа (с отдельной кабиной для водителя). В России такую машину начали выпускать с 2006 г. В качестве монтажной базы для крана грузоподъемностью 32 т использован специально разработанный двухосный БАЗ-8027. Аналогичная машина ККС-55 массой 46,5 т имеет крановую установку, смонтированную на специальном шасси МоАЗ-8004 с двумя управляемыми мостами (поворот осуществляется одним или двумя мостами синхронно, возможно плоскопараллельное движение "крабовым ходом"). Подобная полноуправляемая схема управления реализована и в трехосных моделях "Сокол CT3.55".

В классе большегрузных кранов на пневмоколесном ходу, оборудованных решетчатой стрелой, на рынок поставляется КС-5366 и пятиосный кран КС-8362Д конструкционной массой 83,8 т (с противовесами – 108 и 124 т). Подобные автокраны КС-8561 и КС-8562 с решетчатой стрелой выпускают и на автомобильных шасси МАЗ-547А и МАЗ-547В, а предназначены они для эксплуатации в труднодоступных районах на пересеченной местности и бездорожье. КС-8562 ко всему прочему может быть укомплектован 25-метровой стрелойбашней, на которой в оголовье монтируется решетчатый гусек длиной 20 м, что позволяет оперировать с грузами массой 30 .40 т на высоте 39 .43 м.

Скорость

Высокая транспортная скорость для кранов большой грузоподъемности не является основным параметром, обычно она находится в пределах от 50 км/ч (КС-10471 массой 103 т) до 80 км/ч (LTM 1080/2 массой 48 т), поскольку автокран рассчитан работать на рассредоточенных объектах и эксплуатируется на дорогах общего пользования, где нужно соблюдать скоростной режим. Есть и ряд специальных пневмоколесных кранов, в которых привод крановой установки и трансмиссии ходовой части осуществляется механически (пневмоили гидроуправление) от единственного двигателя, что ограничивает скорость до 12 .15 км/ч (например, КС-8362Д массой 83,8 т). Подобных недостатков, кстати, лишены краны класса "Сity" и "Rough Terrain", в которых применен гидромеханический или гидростатический привод на колеса от одного двигателя (краны "Сокол" серии-СТ).

Автокраны среднего класса

Автокраны среднего класса (т.е. 3, 4 и 5 размерных групп) во всем мире все чаще называют промежуточным классом. С одной стороны, это связано с возрождением гусеничных кранов, ростом доли кранов большой грузоподъемности, в том числе класса "City" и типа "Rough Terrain" на полноприводном шасси грузоподъемностью от 30 до 60 т со всеми управляемыми колесами. С другой стороны, автокраны среднего класса вытесняют применяемые в машиностроении гидроманипуляторы грузоподъемностью до 20 т. Данная позиция оправдана экономически – шасси отечественных грузовиков для крановых установок дешевле и проще, чем узкоспециализированная монтажная база, автохозяйствам удобнее содержать парк спецтехники, унифицированный с основным автотранспортом. Большой кран нужен единицам на больших объемах работ, средний нужен всем, но на мелких работах, а в результате средняя стоимость эксплуатации и тех и других машин примерно одинакова. Вдобавок при аренде автокрана кратковременное нецелевое использование автокранов средней грузоподъемности не столь критично, как кранов, смонтированных на специальных тяжелых шасси большого габарита. Для передвижения по дорогам общего пользования не нужно оформлять пропуск.

В этих условиях производители автокранов прекрасно находят общий язык с потребителями. Жесткие противоречивые требования вынуждают делать машину легкой (дорожные требования по осевой нагрузке), прочной (вылет стрелы), производительной (высокая грузоподъемность), экономичной, дешевой и долговечной. Выбор ограничен лишь техническими характеристиками и удельными показателями базового шасси – на данный момент машиностроители предлагают на рынке России свыше 100 автокранов на шасси 23 моделей грузовых автомобилей, поэтому машины зарубежного производства этих классов в России непопулярны.
