Устройство и принцип работы аппаратуры ПОНАБ-3

При проходе подвижной единицы (вагона, локомотива) с симметричным расположением групп осей в зоне контроля сигналы с ФС1 и ФС2, соответствующие моментам прохода колёс над датчиками Д1 и ДЗ, поступают на вход блока БОВ. С выхода блока выдается сигнал отметки прохода физической подвижной единицы в момент, когда последнее по ходу движения колесо находится над датчиком ДЗ. Сигналы отметки прохода п

одвижных единиц подаются через блок БЗУ на блок БСВ, где подсчитывается количество вагонов, прошедших по участку контроля. Информация о текущем значении порядкового номера вагона в поезде хранится в БСВ в двоично-десятичном коде.

Если в момент прохода по участку контроля очередного вагона устройство УЛОС левой (правой) стороны поезда вырабатывает сигнал «тревоги», то в момент отметки прохода этого вагона сигнал «тревоги» подается и на вход блока БУП. Последний вырабатывает команду на передачу информации о порядковом номере вагона с перегретой буксой и о стороне поезда, где эта букса размещается (информация о «больном» вагоне).

По команде блока БУП формируются четыре цикла передачи информации. В первом цикле передается значение старшего разряда порядкового номера вагона с перегретой буксой, во втором цикле — младшего разряда порядкового номера, в третьем — знака стороны поезда и в четвертом — знака «Пробел». При передаче старшего (младшего) разряда порядкового номера вагона кодовое значение этого разряда поступает с блока БСВ на блок ЭПК. Последний преобразовывает параллельный код в последовательный старт-стопный и посылает его на вход передатчика ПЧМС. Формируются кодовые комбинации при передаче знака стороны поезда и знака «Пробел» блоком БУП. Если в процессе передачи четырех циклов информации о вагоне с перегретой буксой с выходов блоков БОВ, УЛОС поступают сигналы о последующем проконтролированном вагоне, то они запоминаются блоком БЗУ до окончания передачи информации о предыдущем вагоне, а затем выдаются на блоки БСВ и БУП. При этом сигнал отметки прохода вагона поступает в блок БСВ, а при наличии сигнала «тревоги» на выходе УЛОС запускается АПД на передачу информации об этом вагоне.

Поступающие с выхода ЭПК на вход передатчика ПЧМС кодовые посылки преобразуются в частотно-модулированные сигналы, которые передаются по линии связи на вход приемника ЧМС. Приемник ЧМС преобразует, частотно-модулированные сигналы в импульсы постоянного тока и передает их на блок ЭПрК. Блок ЭПрК в первом цикле передачи принимает последовательный код старшего разряда номера вагона, преобразует его в параллельный и выдает на печатающее устройство ПУ (электроуправляемая печатающая машина типа ЭУМ-23Д). После дешифрации кода в ПУ отпечатывается десятичный знак старшего разряда номера вагона. Затем принимается и регистрируется знак младшего разряда номера вагона, знак стороны поезда («+» — правая, «—» — левая, «Х» - обе стороны) и знак раздела информации между двумя вагонами («Пробел»).

При приеме информации о первом вагоне с перегретой буксой, обнаруженной в поезде, с выхода ЭПрК на вход БК поступает сигнал, по которому включаются схемы сигнализации и устройствах ПО и УС, извещая дежурного по станции и оператора ПОНАБ-3 о необходимости остановки поезда. По этому же сигналу можно произвести автоматическое перекрытие выходного сигнала станции или включить дополнительный указательный знак для извещения машиниста о необходимости остановки поезда на станции.

При удалении хвостовой части поезда с участка контроля напряжение на выходе РЦН повышается и в момент времени t2 блок БУ вырабатывает команду конца контроля. По этой команде закрываются заслонки напольных камер и запускается система автоматической проверки исправности устройств ПОНАБ-3 (система автоконтроля). При этом имитируется проход четырехосного вагона по участку контроля. С выхода БУ на входы ФС1 и ФС2 задается программа сигналов от прохода колес четырехосного вагона над датчиками Д1—Д4, а в моменты, когда в зоне обзора оптических систем должны находиться буксы первой и третьей колесных паp для одной стороны поезда, второй и четвертой — для другой стороны поезда, включаются имитаторы нагретых букс, расположенные внутри напольных камер перед оптическими системами. В этом случае блоки УЛОС правой и левой сторон вырабатывают сигналы «тревоги», а блок БОБ — сигнал отметки прохода контрольного вагона. Сигналы «тревоги» и сигнал отметки подаются на устройства АПД и по ним формируется код знака исправности аппаратуры «Р». При отсутствии одного из сигналов «тревоги» или сигнала отметки прохода вагона, что свидетельствует о неисправности аппаратуры, в устройствах АПД формируется код знака неисправности «Н».

Цикл автоконтроля не превышает по времени 2,5 с.

Через 2,5 с после удаления хвоста поезда с участка контроля и момент времени t3 по команде с блока БУ начинается передача общих данных о поезде. При этом по команде блока БУП формируются семь циклов передачи информации АПД.

В первом и втором циклах передается информация об общем количестве вагонов в поезде, в третьем и пятом — код знака «Пробел», в четвертом— информация об общем количестве вагонов с перегретыми буксами в поезде, в шестом — код знака исправности или неисправности аппаратуры и в седьмом цикле — код знака «Возврат каретки». Вся информация печатается в одну строку. Если в проконтролированном поезде не было обнаружено перегретых букс, регистрируются только общие данные.

После приема кодовой комбинации «Возврат каретки» и ее дешифрации каретка ПУ возвращается в исходное состояние и происходит перевод строки. Сигнал с дешифратора поступает также на блок БКи отключает схему сигнализации наличия поезда на участке контроля. Время передачи общих данных о поезде не превышает 2,5 с.

Н момент t4 блок БУ вырабатывает сигнал начальной установки, по которому запрещается работа устройств перегонного оборудования до захода следующего поезда в зону контроля напольных устройств.

Для связи обслуживающего персонала во время проведения ремонтно-профилактических работ между помещением для постового оборудования и помещением пункта регистрации данных организуется телефонная связь.

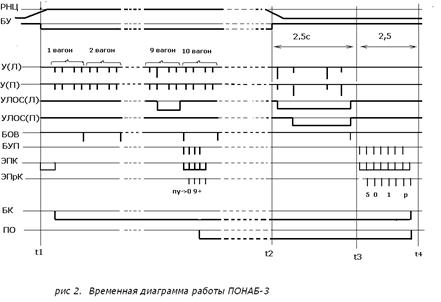

Временная диаграмма для заданного варианта представлена на рис 2.

Задача 2

Построить временную диаграмму работы устройства отметки прохода физических подвижных единиц аппаратуры ПОНАБ-3 с учетом неисправности одного из функциональных элементов (отсутствие сигнала на входе).

Номер прошедшего после локомотива 4-х осного вагона----- 2

Неисправный элемент схемы --------------------------------------- Т3

Устройство предназначено для выработки сигнала отметки прохода колес вагона или секции локомотива над датчиками Д1—Д4 независимо от количества осей в подвижной единице (до 14 осей). Устройство размещается в блоке отметчика вагонов стойки аппаратуры и включает логические схемы НЕ1— НЕ9 и И1—И5, триггеры Т1—Т5, схемы задержки времени D1— D2, трехразрядные реверсивные двоичные счетчики СТ1 и СТЗ и двухразрядный реверсивный двоичный счетчик СТ2 (рис. 3).
