Устройство и принцип действия заднего моста автомобиля ВАЗ–2107

Содержание

Введение

1. Устройство и принцип действия заднего моста автомобиля ВАЗ – 2107

2. Разработка технологического процесса снятия и установки заднего моста автомобиля ВАЗ – 2107

3. Разработка технологического процесса разборки заднего моста автомобиля ВАЗ – 2107

3.1 Снятие тормозного барабана

3.2 Снятие тормозного механизма

3.3 Снятие полуоси

3.4 Снятие р

едуктора

3.5 Разборка редуктора

3.5.1 Снятие коробки дифференциала и ведомой шестерни

3.5.2 Снятие ведущей шестерни и ее деталей

3.5.3 Снятие деталей с ведущей шестерни

3.5.4 Разборка дифференциала

4. Дефектация деталей заднего моста автомобиля ВАЗ – 2107

4.1 Проверка технического состояния балки заднего моста

4.2 Проверка технического состояния полуоси

4.3 Проверка контакта рабочей поверхности зубьев шестерен главной передачи

4.4 Проверка технического состояния заднего тормозного механизма

5. Разработка технологического процесса сборки заднего моста автомобиля ВАЗ – 2107

5.1 Установка и регулировка ведущей шестерни

5.2 Установка коробки дифференциала

Заключение

Библиографический список

Введение

В процессе эксплуатации автомобиля его надежность и другие свойства постепенно снижаются вследствие изнашивания деталей, а также коррозии и усталости материала, из которого они изготовлены. В автомобиле появляются различные неисправности, которые устраняют при техническом обслуживании и ремонте.

Ремонт машин как область человеческой деятельности возник одновременно с появлением машин. Необходимость и целесообразность ремонта автомобилей обусловлены, прежде всего, неравнопрочностью их деталей и агрегатов. Известно, что создать равнопрочную машину, все детали которой изнашивались бы равномерно и имели бы одинаковый срок службы, невозможно. Следовательно, ремонт автомобиля даже только путем замены некоторых его деталей и агрегатов, имеющих небольшой ресурс, всегда целесообразен и с экономической точки зрения оправдан. Поэтому в процессе эксплуатации автомобиль проходит на станциях технического обслуживания периодическое техническое обслуживание и при необходимости текущий ремонт, который осуществляется путем замены отдельных деталей и агрегатов, отказавших в работе, а для ремонта необходимы рациональные пути его проведения, для экономии времени и используемых при ремонте средств. Для реализации этой цели служит составление подробной инструкции разборки, дефектации и сборки агрегатов автомобиля.

1. Устройство и принцип действия заднего моста автомобиля ВАЗ – 2107

Задний мост легкового автомобиля ВАЗ – 2107 (рис. 1.1) выполнен в виде цельной балки 10 с развитой центральной частью кольцевой формы. Балку сваривают из двух стальных штампованных половин. С одной стороны к средней части балки 10 приварена крышка, в которой имеется маслоналивное отверстие с резьбовой пробкой, а с другой – прикреплен болтами картер 28 главной передачи и дифференциала. По обоим концам балки приварены стальные кованые фланцы 8 для крепления тормозных щитов 12 тормозных механизмов. К балке заднего моста также приварены опорные чашки 35 пружин задней подвески и кронштейны 36 и 37 крепления деталей подвески. В заднем мосту размещаются главная передача, дифференциал и полуоси. Внутренняя полость моста сообщается с атмосферой через сапун, который исключает повышение давления во внутренней полости моста и предотвращает попадание в эту полость воды при преодолении водных преград.

Главная передача автомобиля – одинарная, гипоидная. Она имеет одну пару конических шестерен со спиральным зубом. Оси шестерен не пересекаются, а перекрещиваются (ось ведущей шестерни 29 ниже оси ведомой 19). Благодаря этому уменьшается высота расположения карданной передачи и пола кузова, несколько снижается его центр тяжести и повышается устойчивость.

Кроме того, гипоидная главная передача имеет повышенные прочность и долговечность, а также обеспечивает плавное зацепление шестерен и бесшумность работы. Ведущая шестерня 29, изготовленная вместе с валом, на котором закреплен фланец 26, установлена в картере 28 на двух конических роликовых подшипниках 23, уплотненных манжетой 24. Между подшипниками находится распорная втулка 22, обеспечивающая правильную затяжку подшипников. Ведомая шестерня 19 прикреплена болтами к корпусу 32 дифференциала. Правильное положение ведущей шестерни относительно ведомой устанавливают регулировочным кольцом 21.

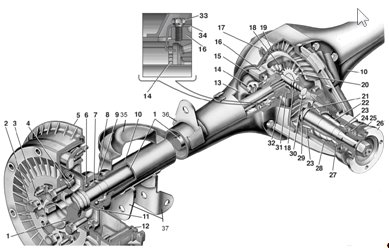

Рисунок 1.1 - Задний мост: 1 — полуось; 2 — болт крепления колеса; 3 — направляющий штифт; 4 — маслоотражатель; 5 — тормозной барабан; 6 — подшипник полуоси; 7 — запорное кольцо; 8 — фланец балки заднего моста; 9 — сальник полуоси; 10 — балка заднего моста; 11 — пластина крепления подшипника; 12 — щит заднего тормоза; 13 — направляющая полуоси; 14 — регулировочная гайка; 15 — подшипник коробки дифференциала; 16 — крышка подшипника; 17 — сапун; 18 — сателлит; 19 — ведомая шестерня; 20 — шестерня полуоси; 21 — регулировочное кольцо ведущей шестерни; 22 — распорная втулка; 23 — подшипники ведущей шестерни; 24 — сальник ведущей шестерни; 25 — грязеотражатель; 26 — фланец; 27 — маслоотражатель; 28 — картер редуктора заднего моста; 29 — ведущая шестерня; 30 — ось сателлитов; 31 — регулировочная шайба; 32 — коробка дифференциала; 33 — болт крепления стопорной пластины; 34 — стопорная пластина гайки подшипника; 35 – опорные чашки пружин задней подвески; 36,37 – кронштейны крепления деталей подвески.

Межколесный дифференциал — конический, симметричный, двухсателлитный, малого трения. Он распределяет крутящий момент поровну между ведущими колесами автомобиля.

Корпус 32 дифференциала установлен в подшипниках 15. Затяжку подшипников и зацепление зубьев ведущей 29 и ведомой 19 шестерен главной передачи регулируют гайками 14. Внутри корпуса дифференциала закреплена ось 30 с двумя сателлитами 18. Сателлиты находятся в постоянном зацеплении с шестернями 20 полуосей, которые соединены с шлицевыми концами полуосей 1 и имеют опорные шайбы 31. Все шестерни дифференциала выполнены прямозубыми.

На автомобиле применяют полуразгруженные полуоси. Они передают крутящий момент и воспринимают изгибающие моменты в вертикальной и горизонтальной плоскостях. Полуось 1 выполнена в виде сплошного вала. Внутренний конец полуоси имеет шлицы, а наружный — фланец. Полуось внутренним концом связана с шестерней 20, находящейся в корпусе 32 дифференциала. Наружный конец полуоси установлен в подшипнике 6, который размещен во фланце 8 балки моста и уплотнен манжетой. К фланцу полуоси крепятся болтами 3 тормозной барабан 5 и гайкам 2 колесо с шиной. От смещения полуось удерживается специальной пластиной 11, фиксирующей подшипник 6. Пластина вместе с тормозным щитом 12 прикреплена к фланцу 8 балки моста.

2. Разработка технологического процесса снятия и установки заднего моста автомобиля ВАЗ – 2107

Вывешиваю заднюю часть автомобиля, снимаю колеса. Подставляю регулируемую опору или домкрат под редуктор и слегка нагружаю подвеску. Отсоединяю карданный вал от фланца ведущей шестерни главной передачи. Для этого наношу зубилом метки на место стыка карданного вала с фланцем ведущей шестерни главной передачи. Ключом на «13» отворачиваю четыре самоконтрящиеся гайки, удерживая карданный вал от поворота большой отверткой, и разъединяю стык фланцев.
