Система управления ДПТ путем регулирования тока возбуждения

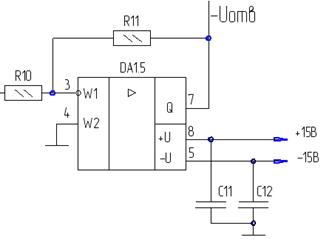

Рис. 14 Схема формирования сигнала (- UОТВ)

В качестве датчика тока выбираем ДТХ – 10.

Принимаем

,

Выбираем:

R10 – C2-29В-0.125-73 Ом±0.05%

R11 – C2-29В-0.125-1 МОм±

0.05%

R20, R23 , R24 – C2-29В-0.125-1 кОм±0.05%

R22 – C2-29В-0.125-12.5 кОм±0.05%

С18– К73-17-63В-16 мкФ±0.5%

С23– К73-17-63В-4 мкФ±0.5%

VD3 – КС210Б

DA1.5, DA1.9, DA1.10 – К140УД17А

Для подавления помех между выводами питания микросхем и общим проводом подключаются конденсаторы – К10-17-25В-0.1мкФ±0.5%.
