Пневмотранспорт – техника транспортировки сыпучих и штучных (пневмопочта) грузов под действием сжатой или разрежённой газовой смеси (чаще воздушной).

Пневмотранспорт является одним из прогрессивных способов механизации и автоматизации перемещения насыпных грузов. Этот вид транспорта нашел применение практически во всех отраслях народного хозяйства. Пневмотранспорт широко используют для пе

ремещения сыпучих материалов в связи с их значительной производительностью и большим радиусом действия в самых стесненных производственных условиях, т.е. использованием площадей, непригодных для других способов транспортировки, экономией производственной площади, полным отсутствием остатков и потерь перемещаемого продукта в линиях, высокими санитарно-гигиеническими условиями его транспортирования; исключением нарушений технологических и гигиенических режимов воздушной среды в производственных помещениях в связи с отсутствием пыления; легкостью монтажа, сокращением рабочего персонала и упрощением обслуживания; гибкостью в эксплуатации и возможностью полной автоматизации управления.

Надежность пневмотранспортных систем:

– Отсутствие вращающихся элементов оборудования и более высокая концентрация уменьшают риск возгорания и искрения.

– В случае аварийной остановки работы системы (например, отключение электропитания), возникающие блокады в транспортной трассе легко устраняются.

– Системы бесперебойно работают многие годы, что обеспечивает более высокую надежность производственного процесса.

– И в заключение, за счет сведения к минимуму риска поломки пневмотранспортной системы, предотвращаются остановки производства.

Пневмотранспортный аппарат обеспечивает перемещение подходящих сыпучих и гранулированных веществ по трубопроводу посредством потока воздуха, в вертикальном, горизонтальном и наклонном направлении.

В определенных видах пневматической транспортировки для повышения текучести пылевидных и мелкофракционных веществ, применяется смешивание с воздухом. С этой целью обеспечивается засыпка вещества посредством обдува воздухом через наклонную нижнюю решетку. Системы подобного вида обычно используются при выгрузке бункеров и силосов.

Пневматические системы используются в различных производственных процессах, строительстве, при выгрузке вагонов и силосов. Эти системы являются особенно подходящими для перемещения сухих, легко текучих веществ в виде пыли и мелких частиц, таких как цемент, угольная пыль, зола, стружка, опилки, литейный песок и т.п.

Пневмотранспортные установки представляют собой комплекс устройств, обеспечивающих перемещение сыпучих материалов (пылевидных, порошкообразных, зернистых, измельченных и т.д.) или специальных транспортных средств (капсул, контейнеров с сырьем, готовой продукцией и т.д.) с помощью сжатого воздуха или разряженного газа. При величине гранул перемещаемого материала до 10 мм пневмотранспорт по сравнению с другими транспортными системами почти во всех случаях предпочтительнее.

К недостаткам, которые имеет пневмотранспорт, относят сравнительно высокий удельный расход электроэнергии на единицу массы транспортируемого продукта, сложность изготовления и эксплуатации оборудования для очистки транспортирующего и отработанного воздуха, значительный износ материалопроводов и измельчение транспортируемого продукта. Однако правильный выбор способа и оборудования для пневмотранспортирования данного продукта позволяет частично или полностью их устранить.

Основными параметрами, характеризующими пневмотранспортную систему, являются производительность по твердой фазе, длина трассы и высота подъема, концентрация транспортируемого материала, массовый коэффициент взвеси, величина избыточного давления в начале трассы (для установок нагнетающего действия) и остаточного давления (разрежения) в конце трассы (для установок всасывающего действия). По способу создания воздушного потока и условиям движения его в трубопроводе вместе с материалом пневмотранспортные установки подразделяются на всасывающие, нагнетающие и комбинированные (всасывающе-нагнетающие).

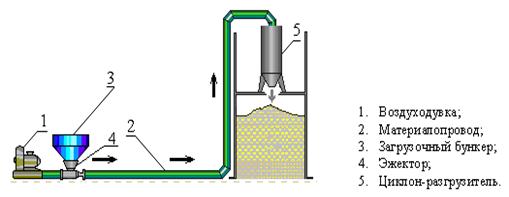

Рис. 1. Нагнетательная пневмотранспортная установка

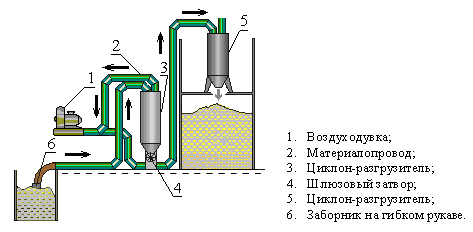

Рис. 2. Всасывающая пневмотранспортная установка

Вакуумная транспортировка

Данный способ используется для перемещения на расстояние до 200 метров гранулированного вещества с низкой плотностью, такого как пластик и зерновые культуры. В этом случае, транспортировка вещества в различные приемные пункты осуществляется вакуумным методом. Принципиальная особенность работы: складируемое вещество из вытяжного резервуара посредством разрежения засасывается в вытяжное сопло, перемещается по транспортной трассе через сепаратор-разделитель (цикло-импульсный фильтр), который отделяет вещество от воздуха, а затем при помощи роторного клапана сепаратора выгружается в приемный пункт (силос складирования). В общем, система состоит из вытяжного сопла, вакуумной транспортной трассы, сепаратора-разделителя и вакуумного насоса (воздуходувка). Разрежение используемого вакуумного насоса – до 1 bar. [3].

Область применения

Подобным способом надежно транспортируются цемент, известь, сода, уголь, зола, зерновые, пищевые продукты, стружка и т.п. вещества на расстояние до нескольких сот метров с производительностью до 60 тонн/час.

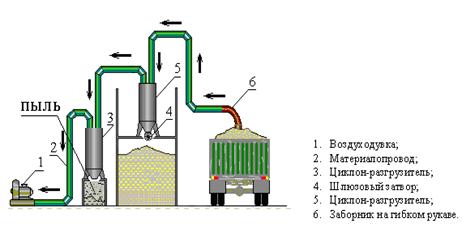

Рис. 3. Комбинированная пневмотранспортная установка

Область применения.

Подобным способом надежно транспортируются металлическая пыль, литейный песок, цемент, кальцит, доломит, полевой шпат, известь, шлак, зола и т.п. вещества на расстояние до нескольких сот метров с производительностью до 60 тонн/час

В зависимости от разряжения в конце транспортной системы всасывающие установки подразделяют на установки с низким остаточным давлением (до 0,01 МПа), средним (до 0,03 МПа) и высоким (до 0,09 МПа). Однако практически всасывающие установки работают при остаточном давлении не превышающем 0,05 МПа. Повышение остаточного давления уменьшает плотность воздушного потока, снижает его несущую способность и увеличивает расход воздуха. Относительно больших значений массового коэффициента взвеси m во всасывающих установках можно достичь только при очень малой протяженности транспортирования, поэтому для перемещения материала потоком средней и высокой концентрации на значительные расстояния необходимо применять только нагнетающие установки Нагнетающие установки различают по величине давления в начале транспортной сети: установки низкого давления (до 0,11 МПа), установки среднего (до 0,2 МПа) и высокого (до 0,9 МПа) давления.

Требуемое начальное давление в нагнетающих установках или разряжение в установках всасывающего типа зависят от расчетного значения потерь давления в пневмотранспортной установке, которые в свою очередь определяются концентрацией твердой фазы в аэросмеси, дальностью транспортирования, производительностью установки и принципом работы пневмосистемы (аэрогравитационный способ транспортирования или способ перемещения отдельных частиц в потоке воздуха).
