Мехатронная система обеспечения заданной скорости электровоза на различных участках пути

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. Обзор существующих систем управления электровозом

1.1 Блок автоматического управления

1.2 Микропроцессорная система управления и диагностики (МСУД) электровозом ЭП1

2 Объект модернизации

2.1 Преобразователь выпрямительно-инверторный ВИП-5600

2.2 Выпрямительная установка возбуждения ВУВ-118

2.3 Шунтирующие устройства Ш

У-001, ШУ-003

2.4 Описание микропроцессорной системы управления и диагностики электровоза (МСУД)

2.5 Ячейки шкафа МСУД

2.6 БлокБИ1.2(БИ1.4)

2.7 Программное обеспечение

2.8 Использование аппаратуры по назначению, техническое обслуживание и текущий ремонт

3 Выбор микроконтроллера

3.1 Общая характеристика

3.2 Четырехступенчатый конвейер команд

3.3 Конфигурирование внешней шины

3.4 Система прерываний

3.5 Генерация системного такта

3.6 Периферия микроконтроллера 80С166

3.7 Аналого-цифровой преобразователь (АЦП)

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Мехатронная система – это неразделимая совокупность механических, электромеханических и электронных узлов, в которых осуществляется преобразование и обмен энергии, информации. В современных мехатронных системах преобразование движения одного или нескольких тел в требуемые движения других тел осуществляется системой тел (деталей), называемых механизмов. Механизмы входят в состав машин – технических систем и предназначены для осуществления механических движений по преобразованию потоков энергии, силовых взаимодействий, необходимых для выполнения различных рабочих процессов. Часто силовой основой МС является электропривод постоянного и переменного тока, формирующих управляемую электромеханическую систему широкого назначения. Для ЭМС управления характерна тесная взаимосвязь электромеханической части с энергетическим каналом питания и каналом управления, что обуславливает ожидаемые характеристики проектируемого устройства часто в равной степени всеми функциональными звеньями. Управляемые комплексы с электрическим приводом (система, состоящая из двигателя и связанных с ним устройств, приведения в движение одного или нескольких исполнительных механизмов, входящих в состав МС) получили название электромеханических систем (ЭМС).

Создание нового образца МС обычно сопровождается использованием в разнообразных вариантах гибких технологических решений. Разновидностью этого принципа является модульный подход. Модули могут легко соединяться, образуя сложные технические системы, разъединяться, заменяться с целью формирования ТС с другими компонентами и техническими характеристиками при необходимости модернизации и ремонта. В общем случае модуль характеризуется конструктивной и технологической завершенностью, обладает строго фиксированными параметрами (функциональными характеристиками, геометрическими размерами).

1 Обзор существующих систем управления электровозом

Под прямым цифровым управлением понимается не только непосредственное управление от микроконтроллера каждым ключом силового преобразователя (инвертора и управляемого выпрямителя), но и обеспечение возможности прямого ввода в микроконтроллер сигналов различных обратных связей (независимо от типа сигнала: дискретный, аналоговый или импульсный) с последующей программно-аппаратной обработкой внутри микроконтроллера.

Таким образом, система прямого цифрового управления ориентирована на отказ от значительного числа дополнительных интерфейсных плат и создание одноплатных контроллеров управления приводами, в том числе тяговыми электродвигателями.

Из этого становится ясно, что все существующие системы управления тяговом подвижном составе морально устарели и не обеспечивают современных требований. Необходимо переходить на специализированные одноплатные микроконтроллеры, содержащие в себе все функции обработки сигналов и выдачи управляющих воздействий.

В настоящее время во всем мире происходит обновление и модернизация подвижного состава с использованием цифровых технологий. «Цифра» на сегодняшний день является более экономичным, надежным и перспективным решением нежели обработка, и преобразование аналогового сигнала.

Разработана микропроцессорная аппаратура, предназначенная для управления электроприводом с коллекторным тяговым двигателем, которая успешно применяется в электровозах ЭП1. Она хорошо себя зарекомендовала. По данным Хабаровского и Красноярского локомотивных депо, куда поступили первые электровозы ЭП1, за первые полгода эксплуатации не было ни единой остановки в пути следования по вине микропроцессорной аппаратуры. По данным того же Красноярского локомотивного депо режим рекуперации на ЭП1 дает до 30% экономии электроэнергии. Эффект применения новых технологий виден уже через полгода эксплуатации:

§ Аппаратура не требует подстроек – снижение простоев и эксплуатационных расходов;

§ Устойчивая рекуперация во всех режимах – экономия электроэнергии

§ и сокращение износа тормозных колодок.

§ Возможность диагностирования оборудования – быстрый поиск

§ неисправностей. Недостатками системы являлись:

§ Громоздкость. Вид такой системы представлен на рисунке 1.1.

§ Высокая стоимость. В производстве такой системы использовались

§ платы фирмы Octagon Systems

§ Сложность ремонта из-за большого количества плат.

1.1 Блок автоматического управления

Блок автоматического управления выпрямительно-инверторными преобразователями электровозов переменного тока (БАУВИП) предназначен для управления тяговым электроприводом электровозов как в «ручном», так и в автоматическом режимах. Внешний вид блока автоматического управления представлен на рисунке 1.1

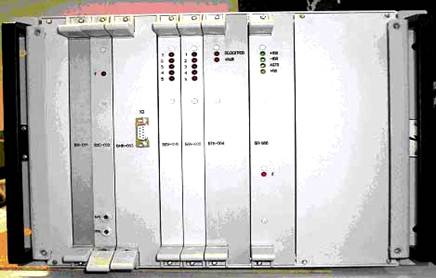

Рисунок 1.1 – Блок автоматического управления

При модернизации с электровозов снимаются блоки БУВИП-113, 133 и БАУ-002 с истекшим сроком службы (15 лет) и ставится один блок БАУВИП на каждую секцию, выполняющий те же функции. Он имеет существенно меньшие габариты, меньшее количество элементов и большую надежность, оснащен встроенными элементами диагностирования. БАУВИП от серийной МСУД отличается меньшим количеством элементов, отсутствием дисплейных модулей, за счет чего имеет существенно меньшую стоимость.

Факторы, образующие экономический эффект:

§ повышение стабильности и точности по фазе импульсов управления – экономия расхода электроэнергии на тягу и увеличение возврата электроэнергии в контактную сеть;

§ снижение затрат на обслуживание; снижение расходов на ремонт.

Состав блока автоматического управления:

§ Блок микропроцессорного контроллера БМК-036

§ Блок входных сигналов БВС-002

§ Блок формирователей БФ-043

§ Блок ввода-вывода БВВ-041

§ Блок аналого-цифрового преобразователя БАЦП-037

§ Два блока выходных усилителей БВУ-005

§ Блок питания БП-042

§ Блок теплового контроля БТК-004

§ Панель питания ПП-474
