Мехатронная система обеспечения заданной скорости электровоза на различных участках пути

§ Количество выходных дискретных сигналов - 36, в том числе в ЦМК - 12. Напряжение коммутации до +80 В, ток активной нагрузки до 1,5 А.

§ Количество выходных импульсных сигналов - 16. Амплитуда вы­ходных импульсов не менее 20 В на нагрузке 68 Ом.

§ Количество каналов программируемых таймеров - 16. Выходной сигнал - импульс длительностью 40 - 100 мкс.

§ Последовательный интерфейс по

стыку RS-232 в контроллере ЦМК - 5 каналов; в контроллерах МПК1, МПК2 по одному каналу.

§ Входное напряжение питания 50 В постоянного тока с предела­ми изменения от 35 до 70 В.

§ Вероятность безотказной работы МСУД в течение 4000 час. (200000 км пробега электровоза) не менее 0,99.

§ Ремонтопригодность МСУД обеспечивается наличием встро­енных средств технического диагностирования, ЗИП и конструктивным ис­полнением, позволяющим оперативно осуществить замену отказавших съем­ных элементов исправными из состава ЗИП, а также проведение необходи­мого технического обслуживания.

§ Время готовности МСУД к работе с момента включения при температуре окружающего воздуха выше минус 35 °С не превышает 10 ми­нут, при температуре окружающего воздуха ниже минус 35 °С не превышает 30 минут.

§ Аппаратура МСУД нормально функционирует при воздействии внешних климатических факторов:

× температура окружающей среды для аппаратуры, расположенной в ку­зове электровоза от минус 50 до + 60 °С, для блоков БИ1.2 - от минус 25 до + 60°С;

× скорость возрастания температуры окружающего воздуха при запуске электровоза в работу до 1 град/мин;

× скорость спада температуры окружающего воздуха после окончания работы электровоза до 2 град/мин;

× относительная влажность воздуха до 100 % при температуре 20 °С;

× возможность выпадения инея;

× тип атмосферы II по ГОСТ 15150-69;

× наличие пыли с концентрацией до 20 мг/куб. м;

× максимальная высота над уровнем моря до 1400м.

§ В части воздействия внешних механических факторов МСУД соответствует группе М25 по ГОСТ 17516.1-90Е:

× синусоидальная вибрация в диапазоне частот 0,5 - 100 Гц с максимальной амплитудой ускорений I § в любом из трех взаимно перпендикулярных направлений;

× одиночные удары в одном горизонтальном направлении с пиковым ударным ускорением 3g и длительностью ударного ускорения 2-20 мс.

2 Объект модернизации

2.1 Преобразователь выпрямительно-инверторный ВИП-5600 УХЛ2

Выпрямительно-инверторный преобразователь (ВИП) предназначен, для выпрямления однофазного переменного тока частотой 50 Гц в постоянный и плавного регулирования напряжения питания тяговых двигателей в режиме тяги и для преобразования постоянного тока в однофазный переменный ток частотой 50 Гц и плавного регулирования величины противо-э.д.с. инвертора в режиме рекуперативного торможения.

На электровозе устанавливается два преобразователя. Каждый ВИП состоит из блока силового (БС),блока питания (БП) и блока диагностики (БД).

Технические данные:

Номинальное входное напряженна, БС, В 1570

Входная частота, Гц 50

Номинальное входное напряжение БП, В 330

Номинальное входное напряжение БД, В 50

Номинальное выходное напряжение, В 1400

Номинальный выходной ток, А 4000

Номинальная выходная активная мощность, кВт 5600

Номинальное выходное напряжение БП, В 24

Номинальная выходная мощность БП, Вт 600

Параметру импульсов на выходе СФИ:

Амплитуда напряжения основного импульса, В 10

Амплитуда напряжения форсажного импульса, В 20

Длительность импульса на уровне 0,1 мкс 650

Амплитуда напряжения основного импульса в цепях управления

силовых тиристоров, В 7

Коэффициент полезного действия, % 98,6

Масса БС, кг 1250

Масса БП, кг 2

Масса БД, кг 5

Охлаждение воздушное принудительное

Количество охлаждающего воздуха, м³/мин 330

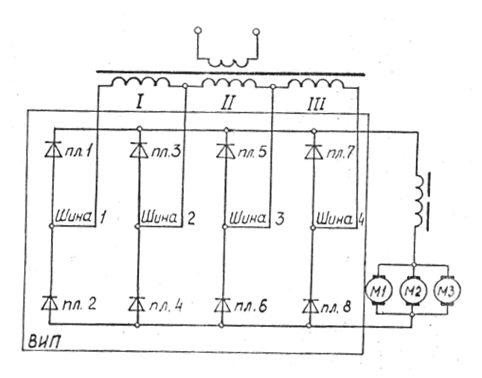

Силовая часть ВИП имеет 8 плеч и выполнена по схеме в соответствии с рисунком 2.1. Каждое плечо ВИП состоит из двух последовательно и пяти параллельно соединенных тиристоров. Плечи укомплектованы тиристорами Т353-800. При этом плечи 1,2,7,8 укомплектованы тиристорами 28 класса с неповторяющимся импульсным напряжением в закрытом состоянии не ниже 3800 В; плечи 3,4,5,6-тиристорами 32 класса. Конструктивно блоки тиристоров расположены по высоте пять, а по горизонтали -по восемь штук.

Силовая схема ВИП позволяет реализовать четырехзонное регулирование выпрямленного напряжения при трех секциях вторичной обмотки тягового трансформатора.

Рисунок 2.1 – Функциональная схема ВИП

Выравнивание тока по параллельным ветвям плеч обеспечивается подбором тиристоров по суммарному падению напряжения и также диагональным подключением плеч.

Допустимый разброс по суммарному падении напряжения между параллельными ветвями плеч при токе 400 А должен составлять не более 0,04 В.

Система формирования импульсов служит для включения тиристоров силовой схемы ВИП, которая управляется аппаратурой управления электровоза.

Параметры сигнала, подаваемого на вход СФИ, должны иметь следующие значения:

Амплитуда напряжения, не менее, В 18

Амплитуда тока, не менее, А 0,2

Амплитуда импульсов тока на уровне 0,5 амплитуды, не менее 30

Скорость нарастания управляющего тока, не менее, А/мкс 0,1

Блок питания обеспечивает напряжением блоки управления СФИ. Блок питания запитан от обмотки собственных нужд тягового трансформатора электровоза.

БП представляет собой транзисторный стабилизатор напряжения с параллельным: регулирующим элементом. Стабилизатор позволяет с заданной точностью поддерживать постоянное .напряжение на выходе при изменении входного напряжения в пределах 250-4700 В.

Блок диагностики служит для контроля наличия пробитых тиристоров в плечах БС, пробитых транзисторов в БП и СФИ, подачи запускающих импульсов для БУ при диагностировании работы СФИ, а так же позволят контролировать алгоритм работы плеч ВИП при работе его на холостом ходу или под нагрузкой.

2.2 Выпрямительная установка возбуждения ВУВ-118

Выпрямительная установка возбуждения ВУВ-118 предназначена для выпрямления однофазного переменного тока частотой 50 Гц в постоянный и плавного регулирования тока в обмотках возбуждения тяговых двигателей при электрическом торможении.

Технические данные:

Рабочее положение вертикальное

Номинальная мощность питания цепей управления, не более, Вт 250

Напряжение силовых целей относительно "земли"

и цепей управления, В 1500

Амплитуда напряжения импульсов управления на выходе,

не менее, В 20

Длительность импульсов управления на входе на уровне 0,5 амплитуды не менее, мкс 20

Напряжение питания постоянного (пульсирующего)тока цепей

управления, В 50

Номинальное напряжение питания переменного тока

(эффективное значение), В 2×270

Допустимое отклонения питающего напряжения, В 2×(100-330)
