Мехатронная система обеспечения заданной скорости электровоза на различных участках пути

1.1.1 Описание съемных блоков системы управления

Съемный блок микропроцессорного контроллера БМК-036 предназначен для:

§ программного расчета и выдачи импульсов управления тиристорами выпрямительно-инверторным преобразователем и выпрямителем управляемым возбуждения в соответствии с алгоритмом управления;

§

§ выдачи сигналов управления устройствами.

Съемный блок формирователей БФ-043 предназначен для согласования уровней входных сигналов управления и информационных сигналов, подаваемых от электровозного оборудования, с уровнями сигналов, которые допускается подавать в съемный блок микроконтроллера БМК-036.

Съемный блок входных сигналов БВС-002 предназначен для синхронизации работы элементов МПСУ и системы фазового управления ВИПа и ВУВов с напряжением контактной сети.

Съемный блок импульсных выходных усилителей БВУ-005 предназначен для усиления импульсных сигналов управления тиристорами силовой выпрямительной установки, выдаваемых блоком микроконтроллера.

Блок теплового контроля БТК-004 предназначен для управления подогревом блока.

Блок питания БП-042 предназначен для формирования из бортовой сети питания постоянного напряжения +50 В электровоза стабилизированных напряжений, необходимых для питания аппаратуры.

Панель питания ПП-474 предназначена для выполнения привязки модернизированного блока управления выпрямительно-инверторными преобразователями (БАУВИП) к цепям питания и управления электровоза.

1.1.2 Основные технические характеристики

1.2 Микропроцессорная система управления и диагностики (МСУД) электровозом ЭП1

Микропроцессорной системы управления и диагностики (МСУД) выполняет автоматическое управление электроприводом и электрическими аппаратами серийного электровоза ЭП1 в режимах тяги и торможения. При этом аппаратура МСУД обеспечивает: разгон электровоза до заданной скорости с заданной и автоматически поддерживаемой величиной тока якоря тяговых электродвигателей и последующее автоматическое поддержание заданной скорости, рекуперативное торможение до заданной скорости с последующим автоматическим поддержанием заданной скорости на спусках, автоматическое плавное торможение с учетом тормозных характеристик до полной остановки электровоза, защиту от буксования и юза колесных пар, автоматическую непрерывную диагностику состояния электрооборудования электровоза, стыковку микропроцессорных контроллеров с блоками АСУ безопасности, подключение микропроцессорных контроллеров к IBM PC совместимым персональным компьютерам для отладки рабочих программ и моделирования процесса управления. Требования к организации обмена, составу, кодированию информации и характеристикам электрических сигналов в магистральном канале соответствуют стандарту RS-485 (многоабонентской «токовой петле») Аппаратура микропроцессорной системы управления и диагностики электрооборудования электровоза построена на программных принципах обработки информации с использованием микропроцессорных контроллеров Micro PC. Внешний вид шкафа представлен на рисунке 1.2

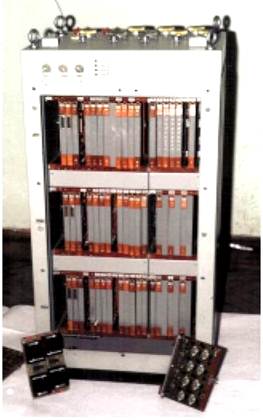

Рисунок 1.2 – Внешний вид шкафа МСУД

Рисунок 1.3 – Схема микропроцессорной системы управления и диагностики

Схема и габаритные размеры микропроцессорной системы управления и диагностики (МСУД) представлена на рисунке 1.3

1.2.1 Состав аппаратуры МСУД

Состав аппаратуры МСУД электровоза ЭП1 приведен в таблице 1, электровоза ВЛ80ТК(СК) - в таблице 2.

Таблица 1

Таблица 2

1.2.2 Технические характеристики

§ Аппаратура микропроцессорной системы управления и диагностики электрооборудования электровоза построена на программных принципах обработки информации с использованием микропроцессорных контроллеров Micro PC.

§ Требования к организации обмена, составу, кодированию инфор­мации и характеристикам электрических сигналов в магистральном канале соответствуют стандарту RS-485 (многоабонентской «токовой петле»).

§ Скорость передачи информации по магистральному каналу -до 56 Кбит/с.

§ Разрядность центрального процессора - 32. Быстродействие - 800 тыс. оп/с.

§ Емкость оперативного запоминающего устройства - не менее I Мб

§ Емкость постоянного запоминающего устройства - не менее 512 Кб.

§ Количество внешних запросов прерываний - 4.

§ Количество входных аналоговых сигналов - 20. Разрядность ин­тегрирующего аналого-цифрового преобразователя - 12. Уровень входных сигналов - от 0 до 10В.

§ Количество каналов ввода дискретных сигналов в контроллере МПК1 (МПК2) - 24; в контроллере ЦМК - 48. Уровень дискретных сигна­лов: логический 0 - от 0 до +1 В; логическая 1 - от +30 до +80 В.
