Мехатронная система обеспечения заданной скорости электровоза на различных участках пути

Блок БИ1.5 фирмы Planar состоит из:

-платы РМ связи со шкафом МСУД1, содержащей интерфейсные резервированной магистрали RS-485;

- управляющей платы СР11686Е на помехоустойчивой КМОП-структуре с процессором Geode GX - 300 МГц;

- платы клавиатуры Кб Л с шестнадцатью управляющими кнопками регулировки яркости свечения дисплея;

- плат КВ686Е-2 и КВ686Е-3, предназначенных для подключе

ния к плате CPU686E периферийных устройств;

- цветного жидкокристаллического дисплея EL640.480-AA1 с разрешением 640 на 480 точек со встроенной схемой управления и преобразователем питания;

- платы ПП4 источника питания, преобразующего напряжение бортовой сети в стабилизированные напряжения необходимые для питания схем блока;

- индикаторов отказа контроллеров шкафа МСУД.

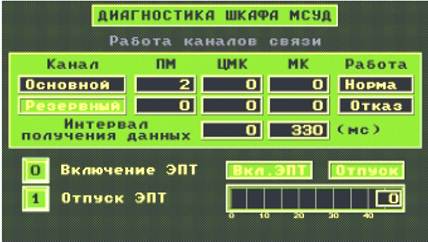

На рисунке 2.7 представленная точная копия экрана блока индикации (БИ1) фирмы Planar в режиме диагностики аппаратуры МСУД.

Рисунок 2.7 – Точная копия экрана БИ1 аппаратуры МСУД в режиме диагностики

2.6.10 Плата РМ

предназначена для организации связи между шкафом ГСУД1 и блоком индикации.

2.6.11 Плата CPU686E

предназначена для управления всеми ресурсами блока и содержит процессор Geode GX - 300 МГц, DOS 6.2 в ПЗУ, систему снижения потребляемой мощности, электронный флэш-диск 8 Мбайт с файловой системой, ОЗУ 16 Мбайт, последовательные порты СОМ1 и СОМ2, универсальный параллельный порт LРТ1, интерфейс с поддержкой НГМД и НЖМД, сторожевой таймер, программу самодиагностики в ПЗУ, порт клавиатуры и громкоговорителя.

2.6.12 Плата клавиатуры К6.1

содержит шестнадцать кнопок, соединенных в матрицу 4 на 4 для подключения к параллельному порту LРТ1 платы IСРШ86Е, кнопки управления яркостью свечения дисплея и схему регулировки яркости, управляемую через порт LРТ1 платы СРП686Е.5.6 Плата ПП4 источника питания преобразует напряжение бортовой сети в стабилизированные напряжения, необходимые для питания схем блока, а также содержит усилитель для встроенной акустической системы.

2.6.13 Устройство блока БИ1.6 ТЯБК.469136.113-04

аналогично блоку И1.5 за исключением наличия плат ТМ2, преобразования сигналов последовательных портов СОМ1 и СОМ2 платы 6010 в сигналы интерфейсов RS-485 и «токовая петля», поставляющейся взамен платы РМ.

2.6.14 Комплект ЗИП

Комплект ЗИП предназначен для оперативного восстановления аппаратуры МСУД в процессе ее эксплуатации. ЗИП может укомплектовыватъся блоками БИ1, поставляемыми в отдельной упаковке. Состав ЗИП определен расчетным путем, исходя из имеющейся информации по надежности покупных комплектующих изделий и надежности технологических процессов, принятых при изготовлении аппаратуры. Состав ЗИП представлен в конструкторской документации и может уточняться по результатам эксплуатации электровозов. На каждые четыре электровоза ЭП1 предусмотрен комплект ЗИП ТЯБК.466943.000-02 или ТЯБК.466943.000-05.

На каждые два электровоза ВЛ80 предусмотрен комплект ТЯБК.466943.000-04 или ТЯБК.466943.000-07.

ЗИП размещен в укладочном ящике, общий вид которого представ­лен на рисунке 4.

2.6.15 Конструкция аппаратуры

Шкаф МСУД1.2 - напольного крепления с двухсторонним обслуживанием. Общий вид шкафа приведен на рисунке 1. Шкаф состоит из сварного перфорированного каркаса 1 с закрепленными на нем боковыми стенками и съемными передней и задней крышками 2 и 3. Передняя крышка после установки и закрепления также запирается замком 8 и пломбируется пломбами 6. В верхней части передней крышки имеется окно для визуально­го доступа к индикаторам «Подогрев», отражающим работу подогревающих устройств при низкой температуре окружающей среды и индикаторам «Питание».

На верхней крышке шкафа расположены соединители 10, к которым подключаются кабели внешних связей, а также соединители используемые при проведении наладочных работ и два кронштейна для дополнительного крепления шкафа. Шкаф установлен на промежуточной раме имеющей внешний узел заземления 4. Внутри шкафа размещается двухрядный блочный каркас 7, в котором установлены в направляющих ячейки 9, закрепляемые винтами.

2.6.16 Конструкция шкафа МСУД 1.4 аналогична 1МСУД 1.2

Ячейки шкафа МСУД1.2 выполнены унифицированной конструкции, кроме ячейки МКЗ, имеющей конструктивные отличия. Рычаги 5 передней металлической панели 4 служат для извлечения ячейки из блочного каркаса шкафа, закрепляются ячейки винтами 7. Обозначение типа ячейки выполнено на нижнем рычаге панели. Кодовая гребенка 3 ключевого устройства, предохраняющего ячейку от установки не на своё ме­сто в блочном каркасе, устанавливается на нижнем соединителе 2 печатной платы ячейки и имеет 66 комбинаций. Размеры печатной платы соответствуют типоразмеру 611 по ГОСТ 28601.3-90. Шаг установки ячеек - 20,32 мм и 40,64 мм.

2.6.17 Ячейка МКЗ отличается по конструкции от унифицированной ячейки шкафов МСУД 1.2

Кроме основной печатной платы 1 унифицированного размера 6U соединителями 2 и колодкой 3, электрорадиоэлементы на которой установлены с двух сторон, ячейка содержит еще несколько плат, установленных на основной плате на колонках. Лицевая панель имеет окно, обеспечивающее считывание информации с семисегментного индикатора "Режим". Шаг установки ячеек МКЗ - 60,96 мм.Конструкция ячейки МКЗ. 1 аналогична конструкции МКЗ.

2.6.18 Блок индикации БИ1.2

устанавливается на пульте машиниста. Общий вид блока приведен на рисунке 2. Блок состоит из панели 1, на которой установлены и закреплены дисплей 7, платы 3 и 4, устройство для выдачи речевых сообщений и платы 8, 9, 10 и 11. Панель закрыта кожухом 2, пломбируемым пломбой 6. С лицевой стороны панели расположена клавиатура, индикаторы возможных отказов и тумблер переключения яркости свечения дисплея в зависимости от времени суток. Внутренний монтаж блока выполнен плоскими кабелями. На задней стороне блока установлены соединители 12 и 13 внешних связей. Конструкция блока БИ1.4 аналогична блоку БИ1.2.

Конструкция блока БИ1.6 аналогична блоку БИ1.5.

2.7 Программное обеспечение

2.7.1 Программное обеспечение (ПО)

контроллеров ЦМК, МПК1, МПК2 и БИ1 состоит из базового (общего) ПО и специального (технологического) ПО.

2.7.2 Комплект базового программного обеспечения

это встроенная операционная система Datalight ROM-Dos 6.22, файловая система флэш-памяти Phonenix PICO FA, библиотека драйверов, программное обеспечение самодиагностики Octagon Systems . Встраиваемые компьютеры для жестких условий эксплуатации. Руководств пользователя серии 6000. Dos #4738(1197)).

2.7.3 Микроконтроллеры серии 6010

имеют встроенные программные средства самодиагностики, позволяющие осуществлять проверку портов кода-вывода и устройств памяти. При каждом включении питания или сбросе автоматически выполняется ряд проверок, результаты которых отображается с помощью двухцветного светового индикатора. После включения питания РС микроконтроллера оба светодиода начинают светиться, и индикатор имеет оранжевый цвет. По завершению выдачи га системную консоль начального загрузочного сообщения, светодиод желтого цвета отключается, а светодиод зеленого цвета продолжает светиться. Двухцветный световой индикатор также отражает состояние останова системной памяти. При переводе системной памяти в режим пониженного энергопотребления, прекращает светиться светодиод зеленого цвета и начинает светиться светодиод желтого цвета. При возобновлении функционирования системной памяти прекращает светиться светодиод желтого цвета и начинает светиться светодиод зеленого цвета.
