Проектировочный расчет автомобиля ВАЗ-2108

где nТ - текущее значение частоты вращения коленчатого вала двигателя.

Текущее значение частоты вращения коленчатого вала двигателя выбирают произвольно через определенный интервал (например, 500, 1500, 2500 и т.д.), но так, чтобы полученных точек характеристики было не меньше семи.

Ne1=68,7* (1*500/5400+1 (500/5400) ²-1* (500/5400) ³) =6,9 кВт

Ne3=68,7* (1*1500/5400+1* (1

500/5400) ²-1* (1500/5400) ³) =22,94 кВт

Аналогично проводим расчет для следующих значений nТ и результаты расчетов сводим в Таблицу 1.

3.4 Вращающий момент двигателя

Определим вращающий момент двигателя по формуле:

Mв=30*Ne/ (nT*π) (16)

Mв1=30*6,9*1000/ (500*3,14) =131,93 кН*м

Мв3=30*22.94/ (1500*3,14) =146,12 кН*м

Аналогично проводим расчет для следующих значений nТ и результаты расчетов сводим в Таблицу 1.

Таблица 1 - Внешняя характеристика двигателя

По полученным данным таблицы 1 строится внешняя скоростная характеристика рисунок 1.

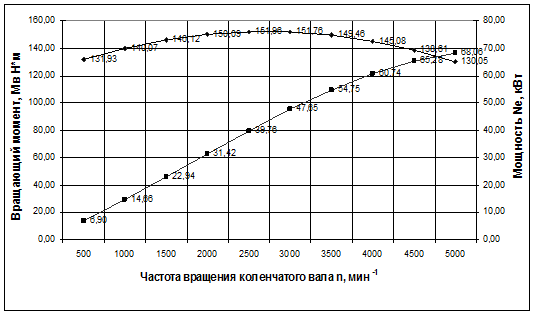

Рисунок 1 - Внешняя скоростная характеристика двигателя

4. Выбор передаточных чисел

4.1 Определение передаточного числа главной передачи

Передаточное число главной передачи из условий обеспечения Vmax на высшей передаче

Uг=0,105*rк*nv/ (Uдк*Vmax*Uкв) (17)

где Uкв - передаточное число высшей передачи дополнительной коробки: Uдк=1…1.44 (Uдк=1, при ее отсутствии). Uкв - высшее расчетное передаточное число коробки передач: Uкв=1

Uг=0,105*0,28*5250/ (42*1,2*1) =3,06

4.2 Подбор передаточных чисел коробки передач

Передаточное число первой передачи Uк1 находим из условия преодоления автомобилем максимального сопротивления дороги ψmax

Uk1=Ga* ψmax*rg/ (Mвmax*Uдк*Uг*ηT*Kp) (18)

Здесь и далее условно можно считать rg=rk

Uk1=14000*0,35*0,28/ (149,6*1,2*3,06*0,95*0,8) =3.28

Полученное Uk1 нужно проверить по условию отсутствия буксования. Буксования не будет, если выполняется неравенство (для заднеприводных автомобилей)

(19)

где: jх - суммарный коэффициент сопротивления дороги.

3.28≤ (7280*0,7*0,28) / (151*3,06*1,2*0,95*0,8) *1,049=3.55

Т.к. 3.28≤3.55, то условие выполняется.

Проверку ведут на сухом шоссе, находящемся в хорошем состоянии, при φх=0,6…0,8. Выбор центра масс hg и база автомобиля L ими задаются в соответствии с эскизным проектом или по прототипу.

4.3 Определение числа передач и передаточных чисел коробки передач

Число ступеней зависит от типа, удельной мощности и предназначения автомобиля. Общее число ступеней зависит от диапазона передаточных чисел трансмиссии. Определение структуры ряда передач производится с использованием геометрической прогрессии по формуле:

, (20)

где n - число передач в коробке передач, включая прямую (без учета ускоряющей).

Передаточные числа последующих передач находятся из выражений:

Uk2=Uk1*q=3,28*0,6=1.97

Uk3=Uk1*q²=3,28*0,6²=1,18

Uk4=Uk1*q³=3,28*0,6³=0,71

Для отечественных автомобилей q лежит в пределах 0,5…0,7

5. Построение тяговой характеристики автомобиля

Тяговое усилие определяется из выражения:

PT =Mв*Uг*Uki*kр*ηт/rk (21)

I Pт1= (129*3,06*3,28*1,2*0,95*0,8) /0,28=4217H

II Pт1= (129*1,97*3,06*1,2*0,95*0,8) /0,28=2532H

Аналогично проводим расчет для каждой из передач для следующих значений оборотов коленвала двигателя, и результаты расчетов сводим в таблицу 2.

Таблица 2 - Тяговая характеристика автомобиля
