Техническое обслуживание и ремонт коробки передач автомобиля ВАЗ 2110

- перемещайте снизу дифференциал и следите за показанием индикатора;

При измерении осевого перемещения дифференциала не поворачивайте его, чтобы не исказить результаты измерения.

По формуле

t = А + В + С

подсчитайте толщину регулировочного кольца подшипников дифференциала, где:

t - толщина регулировочного кольца;

А - величина осевого перемещения дифференциала;

В - ве

личина предварительного натяга подшипников дифференциала;

С - толщина установочного кольца (величина постоянная).

Показание индикатора при перемещении дифференциала равно 1.00 мм. Величина предварительного натяга подшипников дифференциала равна 0.25 мм, толщина установочного кольца - 1.25 мм. t = 1.00 + 0.25 + 1.25 = 2.50 мм.

6.29.После определения толщины регулировочного кольца, разъедините картера сцепления и коробки передач, снимите дифференциал, выпрессуйте съемником 67.7801.9526 наружное кольцо подшипника из картера коробки передач и вместо установочного кольца установите подобранное регулировочное кольцо. Запрессуйте оправкой 67.7853.9575 наружное кольцо подшипника дифференциала и установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните гайки крепления коробки передач к картеру сцепления.

6.30.Проверьте динамометром 02.7812.9501 момент сопротивления проворачиванию дифференциала. Для этого пропустите наконечник динамометра через отверстие коробки дифференциала (для вала привода колеса) до охвата им оси сателлитов. Проверните рукоятку динамометра на несколько оборотов по часовой стрелке и по шкале определите момент сопротивления проворачиванию. Он должен быть: для новых подшипников 15-35 кгс·см, для приработанных подшипников как минимум 3 кгс·см.

2.3.7 Установка коробки передач

Установку коробки передач проводите в порядке, обратном снятию, затягивая болты и гайки указанными моментами, с учетом следующего:

- перед соединением валов приводов колес с полуосевыми шестернями, убедитесь в том, что стопорные кольца на внутренних шарнирах заменены новыми. Это очень важно, так как при установке старых колец возможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля;

- перед установкой коробки передач нанесите тонкий слой трансмиссионного масла на шлицевой конец первичного вала и смазку ШРУС-4 на наружную поверхность направляющей втулки муфты подшипника выключения сцепления. Затем отцентрируйте ведомый диск сцепления оправкой А.70081.

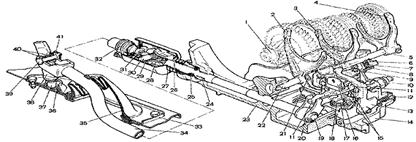

После установки коробки передач отрегулируйте полный ход педали сцепления и привод управления механизмом переключения передач в следующем порядке:

- действуя снизу автомобиля, при ослабленном стяжном болте хомута тяги установите шток в нейтральное положение;

- при поднятом декоративном чехле установите рычаг так, чтобы его нижняя часть расположилась перепендикулярно полу кузова, а рукоятка находилась от правого сидения на расстоянии, равном 1/3 расстояния между сидениями;

- затяните гайку стяжного хомута;

- залейте в коробку передач масло.

При соединении привода переключения с коробкой передач следите, чтобы не произошло перекрутки или деформации гофров защитного чехла. Установка рычага переключения передач в требуемое положение обеспечивается приспособлением 67.7800.9513.

2.3.8 Отличие разборки пятиступенчатой коробки от четырехступенчатой

Приемы работ, порядок разборки и сборки пятиступенчатой коробки передач аналогичны описанным выше, но прежде чем вынимать первичный и вторичный валы выполните следующее:

- после снятия задней крышки, застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки с первичного и вторичного валов;

- отверните болт крепления вилки V передачи на штоке и спрессуйте универсальным съемником со шлиц вторичного вала синхронизатор V передачи в сборе с шестерней и вилкой, затем спрессуйте шестерню с первичного вала;

- ударной дрель-отверткой отверните винты крепления упорной пластины и снимите установочные кольца с подшипников первичного и вторичного валов.

3. Третий раздел

3.1 Общие требования безопасности труда при техническом обслуживании и ремонте автомобилей

Создание безопасных условий труда должно быть определяющим в любой сфере производственной деятельности человека. И тем более там, где работа связана с повышенной опасностью для здоровья человека.

В России существует государственная система стандартов безопасности труда, устанавливающая общие требования безопасности работ (ГОСТ 12.3.017-85), которые проводятся на автотранспортных предприятиях, станциях ТО и специализированных центрах при всех видах технического обслуживания (ТО) и текущего ремонта (ТР) грузовых и легковых автомобилей, автобусов, тягачей, прицепов и полуприцепов (далее автомобилей), предназначенных для эксплуатации на дорогах общей России.

За обеспечением безопасных условий труда ведут наблюдение прокуратура, госсанинспекция, гортехнадзор, пожарная инспекция и другие службы госудаственного контроля. Ответственность за выполнение всего объема задач по созданию безопасных условий труда возлагается на руководство автотранспортного предприятия в лице директора и главного инженера.

Все лица, поступающие на работу, проходят вводный инструктаж по технике безопасности и производственной санитарии, который является первым этапом обучения технике безопасности на данном предприятии. Вторым этапом обучения является инструктаж на рабочем месте, проводимый с целью усвоения рабочим безопасных приемов труда непосредственно по той специальности и на том рабочем месте, где он должен работать. При выполнении работы повышенной опасности проводятся повторные инструктажи через определенные промежутки времени, но не реже одного раза в 3 месяца.

Дополнительный (внеплановый) инструктаж проводится при нарушении работающим правил и инструкций по технике безопасности, технологической и производственной дисциплины, а также при изменении технологического процесса, вида работ и типа обслуживаемых автомобилей. Все виды инструктажей записываются в специальные журналы, которые хранятся у руководителей предприятия, цеха или производственного участка.

Слесарь по ремонту автомобилей должен уметь оказать первую помощь при несчастных случаях, поражении током до прибытия скорой медицинской помощи или доставки пострадавшего в медицинское учреждение.

К производственному травматизму относятся увечья, ранения, ожоги, повреждения электрическим током, отравления и профессиональные заболевания, связанные с выполнением своих трудовых обязанностей.

Производственный травматизм возникает вследствие недостатков в организации труда, пренебрежения правилами безопасности и отсутствие должного контроля за их выполнением. Наиболее характерными причинами возникновения травматизма является:
