Техническое обслуживание и ремонт коробки передач автомобиля ВАЗ 2110

Отсутствие или проведенный в недостаточном объеме инструктаж работающего о правилах безопасности труда;

Нарушение технологического процесса;

Неисправности оборудования, приспособлений и инструмента или его не соответствие условиям выполняемых работ;

Отсутствие ограждений, предупреждающих или запрещающих надписей;

Несоответствие выполняемой работе или небрежное использование спец

одежды;

Недостаточное освещение;

Низкий уровень технической культуры производства.

Государственный стандарт требует, чтобы процессы ТО и ТР были безопасными на стадиях:

Подготовки автомобилей к ТО и ТР;

Непосредственного выполнения работ;

Испытаний и проверок систем автомобилей;

Заправки автомобилей горюче-смазочными материалами и спецжидкостями;

Хранения и транспортитрования автомобилей, деталей, агрегатов и материалов;

Удаление и обезвреживание отходов производства.

Приложение 1. Чертежи

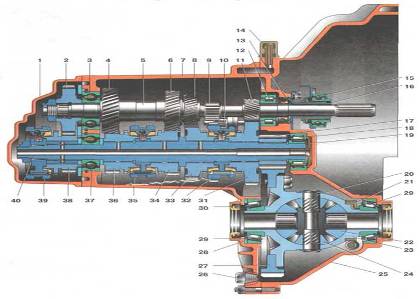

Коробка передач 1 - задняя крышка картера коробки передач; 2 - ведущая шестерня V передачи; 3 - шариковый подшипник первичного вала; 4 - ведущая шестерня IV передачи первичного вала; 5 - первичный вал; 6 - ведущая шестерня III передачи первичного вала; 7 - картер коробки передач; 8 - ведущая шестерня II передачи первичного вала; 9 - шестерня заднего хода; 10 - промежуточная шестерня заднего хода; 11 - ведущая шестерня I передачи первичного вала; 12 - роликовый подшипник первичного вала; 13 - сальник первичного вала; 14 - сапун; 15 - подшипник выключения сцепления; 16 - направляющая втулка муфты подшипника выключения сцепления; 17 - ведущая шестерня главной передачи; 18 - роликовый подшипник вторичного вала; 19 ~ маслосборник; 20 - ось сателлитов; 21 - ведущая шестерня привода спидометра; 22 - шестерня полуоси; 23 - коробка дифференциала; 24 - сателлит; 25 - картер сцепления; 26 - пробка для слива масла; 27 - ведомая шестерня главной передачи; 28 - регулировочное кольцо; 29 - роликовый конический подшипник дифференциала; 30 - сальник полуоси; 31 - ведомая шестерня I передачи вторичного вала; 32 - синхронизатор I и II передач; 33 - ведомая шестерня II передачи вторичного вала; 34 - ведомая шестерня III передачи вторичного вала; 35 - синхронизатор III и IV передач; 36 - ведомая шестерня IV передачи вторичного вала; 37 - шариковый подшипник вторичного вала; 38 - ведомая шестерня V передачи вторичного вала; 39 - синхронизатор V передачи; 40 - вторичный вал.

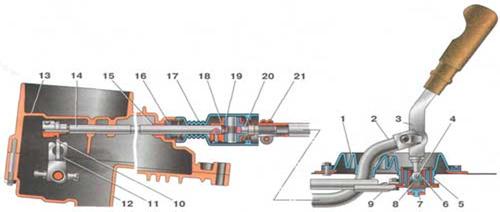

Привод управления коробкой передач 1 - защитный чехол тяги; 2 - тяга привода управления коробки передач; 3 - рычаг переключения передач; 4 - палец сферического рычага переключения передач; 5 - обойма шаровой опоры; 6 - шаровая опора рычага переключения передач; 7 - буфер; 8 - пружина; 9 - реактивная тяга; 10 - рычаг штока выбора передач; 11 - рычаг выбора передач; 12 - картер коробки передач; 13 - картер сцепления; 14 - шток выбора передач; 15 - втулка штока; 16 - сальник штока; 17 - защитный чехол; 18 - корпус шарнира; 19 - втулка шарнира; 20 - наконечник шарнира; 21 - хомут.
