Виды смазочных систем

В высокофорсированных двигателях применение системы с сухим картером объясняется также тем, что масло меньше времени соприкасается с картерными газами и нагретыми деталями, меньше вспенивается, медленнее окисляется и насыщается водой и топливом, что способствует сохранению свойств масла, сокращению расхода и увеличению сроков между сменами масла.

На рисунке видны дополнительные устройства с

мазочной системы с сухим картером, которых нет в системе с мокрым картером. Поддон картера или рама имеют по концам углубления, из которых масло откачивается двумя секциями 3 насоса с помощью двух маслозаборников 2 в наружный циркуляционный бак 14 через охладитель 10 по общему нагнетательному трубопроводу, что предотвращает засасывание пены одной из секций. Из циркуляционного бака в главную магистраль 8 двигателя масло подается с помощью нагнетательной секции 5 масляного насоса через полнопоточный фильтр 6.

Состав системы смазки

Масляный насос

Шестеренчатый насос создает циркуляцию масла в смазочной системе двигателя. Он установлен обычно на блок-картере или на крышке коренного подшипника коленчатого вала.

Насосы смазочной системы выполняют двухсекционными (рис. а) и односекционными (рис. б). Двухсекционный насос имеет две секции: основную и радиаторную. Секции разделены между собой проставкой 2. Каждая секция работает независимо от другой как односекционный насос.

Односекционный насос состоит из маслоприемника 9, корпуса 6, крышки и двух шестерен. В корпусе насоса выполнены два цилиндрических колодца для установки шестерен. Ведущая шестерня 4 насоса крепится шпонкой на валу, который опирается на втулки, запрессованные в корпусе и крышке насоса. Ведомая шестерня 5, находясь в зацеплении с ведущей, свободно вращается на пальце, запрессованном в корпусе. Вращаясь в разные стороны, шестерни зубьями перегоняют масло от входного канала корпуса к нагнетательному 7.

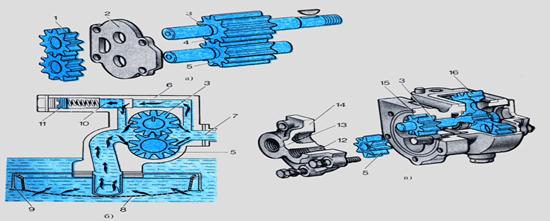

Принципиальная схема смазочной системы:

а - двухсекционный, б - односекционный, в - предпусковой, 1 - ведущая шестерня радиаторной секции, 2 - проставка, 3 - ведущий вал, 4 - ведущая шестерня основной секции, 5 - ведомая шестерня основной секции, 6 - корпус, 7 - нагнетательный канал, 8 - сетка маслоприемника, 9 - маслоприемник, 10 -редукционный клапан, 11 - регулировочный винт, 12 - выходное отверстие, 13 - впускное отверстие, 14 - крышка, 15 - корпус, 16 - шестерня привода насоса.

В корпусе насоса есть прилив, в расточке которого смонтирован редукционный клапан 10. Последний предотвращает чрезмерное повышение давления, которое создается масляным насосом при пуске холодного двигателя, т.е. когда масло имеет большую вязкость. С помощью регулировочного винта 11 можно изменить силу давления пружины клапана.

Привод масляного насоса осуществляется у тракторных двигателей от, коленчатого вала через приводную шестерню, а у автомобильных - от шестерни, выполненной заодно с распределительным валом.

Для подачи масла в смазочную систему во время запуска пускового двигателя некоторые тракторные двигатели имеют предпусковой насос (рис. в). Шестерня 16 привода предпускового насоса находится в постоянном зацеплении с шестерней пускового двигателя. Поэтому после его запуска шестерни предпускового насоса забирают масло через заборную трубку из поддона картера и подают через обратный клапан в масляную магистраль. После запуска основного двигателя давление в масляной магистрали повышается и срабатывает обратный клапан, перекрывая поступление масла из блок-картера в предпусковой насос.

Масляный радиатор

Масляный радиатор охлаждает масло в летнее время. Он представляет собой неразборный узел, состоящий из ряда стальных трубок овального сечения и двух бачков: нижнего и верхнего. Для увеличения поверхности охлаждения на каждой трубке навита спираль из тонкой стальной ленты. У масляных радиаторов некоторых двигателей трубки радиатора проходят через охлаждающие пластины, бачки разделены перегородками. К бачкам приварены штуцера, к которым монтируют маслоподводящую и маслотводящую трубки и ушки для крепления радиатора. Масляный радиатор установлен впереди водяного радиатора. У двигателей с воздушным охлаждением масляный радиатор выполнен из единой многократно изогнутой трубки с навитой на нее ленточной спиралью. Масло, двигаясь по трубкам радиатора, обдуваемого снаружи воздухом, охлаждается при полностью открытых жалюзи или шторки на 10-12°С.

Масляный фильтр

Для очистки от механических примесей масла, циркулирующего в системе двигателя, служит масляный фильтр. У большинства современных автотракторных двигателей в качестве фильтра применяют центробежный очиститель (реактивную центрифугу).

В центрифугах (рис. а) масло очищается под действием центробежных сил, возникающих при вращении ротора.

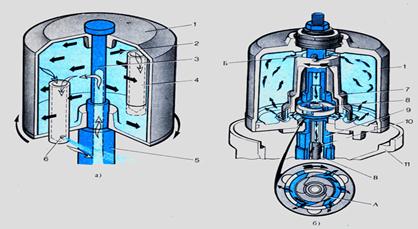

Схема работы центрифуги:

а - реактивной, б – полнопоточной активно-реактивной, 1 - ротор, 2 - механические примеси, 3 - ось, 4 - маслозаборная трубка, 5 - маслоподеодящий канал, 6 - жиклер (форсунка), 7 - корпус ротора, 8 - насадок, 9 - пустотелая ось, 10 - маслоотводящая трубка, 11-корпус фильтра, А, Б - каналы, В-кольцевая полость.

Основные части центрифуги - ротор 1 и ось 3 которая нижней частью ввернута в корпус фильтра. Масло в центрифуге очищается следующим образом. Из масляного насоса оно под давлением поступает через продольное и радиальное отверстия оси и центрирующей колонки внутрь ротора 1. Из ротора масло подходит через трубки к калиброванным отверстиям - жиклерам (форсункам) 6 и вытекает из них с большой скоростью. Отталкивающее действие (реакция) вытекающих струй масла вызывает вращение ротора в обратную сторону. Масло, вытекающее из ротора в корпус фильтра, сливается в картер двигателя.

При нормальном давлении масла ротор вращается с частотой вращения около 630 рад/с (6ccc об/мин). При быстром вращении ротора тяжелые примеси, содержащиеся в масле, под действием центробежной силы отбрасываются к стенкам ротора и оседают на них в виде плотного смолистого слоя.

На двигателях последних выпусков применяется полнопоточная масляная центрифуга. Особенность ее состоит в том, что все масло очищается в роторе реактивной центрифуги. В отличие от рассмотренной центрифуги в пустотелую ось 9 ротора вставлена маслоотводящая трубка 10, имеющая выход к масляной магистрали.

Во время работы двигателя масло от насоса поступает через каналы корпуса фильтра в кольцевой зазор между осью и трубкой, попадая затем через радиальные отверстия оси и корпуса внутрь ротора В нем поток очищенного масла разделяется. Часть масла (около 20%) идет на привод ротора во вращение и стекает через жиклеры 6 в картер. Основная же часть масла по верхнему ряду радиальных отверстий в корпусе ротора и его оси поступает в маслоотводящую трубку 10 и далее в масляную магистраль. В роторе полнопоточной центрифуги маслозаборные трубки отсутствуют.
