Виды смазочных систем

В некоторых двигателях применена новая активно-реактивная центрифуга. В отличие от реактивной активно-реактивная центрифуга не имеет жиклеров (форсунок). Струи масла, под действием которых вращается ротор, не сливаются в поддон, а поступают для смазывания трущихся деталей двигателя. К оси 9 неподвижно прикреплен насадок 8, имеющий каналы А, касательные к его окружности. В верхней части корпуса

7 ротора выполнены касательно расположенные каналы Б.

Неочищенное масло под давлением 0,6-0,7 МПа от масляного насоса поступает через кольцевую полость В (между осью и трубкой) в каналы А. Вытекая из этих каналов под давлением, струи масла, направленные касательно к стенкам колонки ротора, образуют активный момент, который заставляет ротор вращаться в направлении движения струи, как показано на рисунке стрелкой. Механические примеси, содержащиеся в масле, под действием центробежных сил отлагаются на внутренних стенках вращающегося ротора в виде смолистого слоя. Очищенное масло с большой скоростью выбрасывается через тангенциально расположенные каналы Б в верхней части ротора и через радиальные отверстия поступает в канал неподвижной оси и далее в масляную магистраль. При этом возникает реактивная сила, которая тоже вращает ротор. Таким образом, вращение ротора центрифуги происходит за счет суммарной энергии двух потоков масла: активного действия струй при поступлении в ротор по каналам А и реактивного действия - при выходе из ротора по каналам Б.

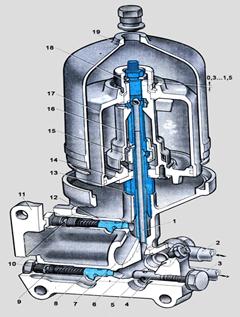

Полнопоточный масляный фильтр:

1 - маслоотводяшая трубка, 2 - трубка охлажденного в радиаторе масла, 3 - трубка отвода горячего масла в радиатор, 4 - радиаторный клапан, 5, 6 - каналы отвода очищенного неохлажденного и охлажденного масла в магистраль, 7 - канал подвода неочищенного масла в фильтр, 8 - сливной клапан, 9- полость слива масла в картер двигателя, 10 - регулировочные винты клапанов, 11- корпус фильтра, 12- перепускной клан, 13 - пустотелая ось, 14 - крышка, 15 - насадок (завихритель масла), 16 - корпус ротора, 17- стакан, 18- упорная шайба, 19 - колпак.

В центробежных масляных фильтрах ротор состоит из корпуса 16 и стакана 17. Площадь верхнего днища ротора больше площади нижнего, поскольку диаметр верхней шейки оси меньше диаметра нижней. Общая сила давления масла, направленная вверх, больше силы, действующей на нижнее днище ротора. Вследствие этого при работе двигателя ротор всплывает и разгружает опорный торец. При увеличении давления в роторе больше нормального он перемещается еще выше. От перемещения вверх ротор удерживается упорной шайбой 18, а от перемещения вниз - буртом оси 13. Осевой разбег 0,3-1,5 мм.

В корпусе фильтра установлены три клапана: перепускной 12, сливной 8 и радиаторный 4.

Перепускной клапан поддерживает давление масла в роторе. Если давление масла при входе в ротор повышается до 0,65 МПа (при густом масле или загрязненном роторе), клапан открывается, и неочищенное масло стекает в картер двигателя. У некоторых двигателей перепускной клапан при открытии пропускает масло в масляную магистраль, минуя центрифугу. Перепускной клапан регулируют на давление 0,65-0,70 МПа регулировочным винтом 10.

Радиаторный клапан служит для перепуска холодного масла, которое, минуя масляный радиатор, поступает в масляные каналы двигателя. Открытие клапана должно происходить при разности давлений 0,06-0,07 МПа. Радиаторный клапан не регулируют.

Сливной клапан 8 предназначен для слива излишков очищенного масла в картер при повышении давления в масляных каналах двигателя. Клапан регулируют регулировочным винтом 10 до нормального давления масла в смазочной системе.

Масляные фильтры некоторых двигателей снабжены вместо радиаторного клапана краном-переключателем, с помощью которого масляный радиатор в зимнее время отключают.

Устройство масляного насоса судового реверсивного дизеля показано на рисунке. В корпусе 4 насоса расположены откачивающая 10 и нагнетательная 11 секции, нижние зубчатые колеса которых приводятся в движение зубчатым колесом 9. В клапанных коробках 2 и 5 смонтированы по четыре нагнетательных / и 3 и всасывающих 6 и 8 клапана. При указанном стрелками направлении враще­ния зубчатых колес секция 10 откачивает масло из картера дизеля через нижний клапан 8 и нагнетает его через верхний клапан 3 в масляную цистерну. Секция 11 при этом нагнетает масло из цистерны через нижний всасывающий и верхний нагнетательный клапаны в дизель. При обратном направлении вращения зубчатых колес в случае реверсирования двигателя откачивающая и нагнетательная секции засасывают масло из дизеля и цистерны через верхние всасывающие клапаны и нагнетают его через нижние нагнетательные клапаны соответственно в цистерну и дизель.

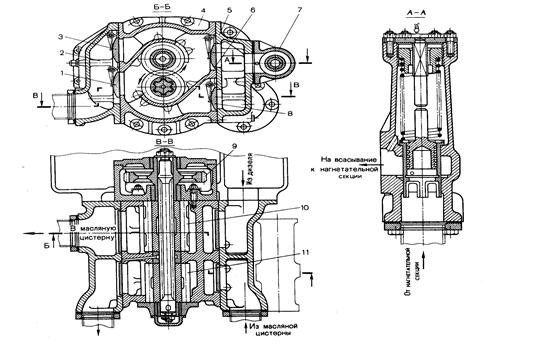

Масляный насос:

1 и 3 — нагнетательные клапаны; 2 и

5 — клапанные коробки; 4 — корпус насоса; 6 и

8 — всасывающие клапаны; 7 — редукционный

клапан; 9 — зубчатое колесо;

10 — откачивающая секция;

11 — нагнетательная секция

Редукционные клапаны устанавливают, как правило, в масляных насосах на стороне нагнетания и регулируют на максимально допустимое давление (0,2 .1,5 МПа). Открываясь при большем давлении, возникающем в период пуска холодных двигателей, когда вязкость масла высокая, они обеспечивают слив масла в картер или перепуск его на всасывание в насос. Кроме того, эти клапаны предохраняют масляный насос и его привод, фильтры, магистрали, манометры от поломок и разрушений.

Редукционный клапан 7 в смазочной системе судового дизеля выполняют в отдельном корпусе и устанавливают в масляном насосе. В случае чрезмерного повышения давления масла на стороне нагнетания клапан отодвигается, и через открывшиеся щели масло перетекает в полость всасывания нагнетательной секции насоса.

Предохранительные и перепыскные клапаны (3 и 7) устанавливают параллельно полнопоточным фильтрам и охладителям. Они регулируются на давление соответственно 0,2 .0,25 и 0,08 .0,15 МПа. Назначение этих клапанов — обеспечить доступ хотя бы неочищенного масла в главную масляную магистраль и неохлажденного масла в поддон или циркуляционный бак, минуя фильтры и охладители в случае их засорения или чрезмерной вязкости масла при пуске двигателя. В последних конструкциях двигателей стали устанавливать перепускные клапаны с сигнализатором-контактом, включающим контрольную лампочку на приборном щите при перемещении золотника. Это позволяет сократить время работы двигателя без фильтрации масла.

Сливные клапаны (12 и 9), соединенные с главной масляной магистралью, поддерживают в ней постоянное давление 0,4 .1,0 МПа, вследствие чего масло подводится к трущимся поверхностям в необходимом количестве; при избыточном давлении лишнее масло (циркуляционный запас) через сливной клапан отводится в картер. Кроме того, сливные клапаны являются сигнализаторами состояния сопряженных трущихся пар: по мере изнашивания зазоры увеличиваются, через сливной клапан сливается все меньше масла, затем слив прекращается, и давление в главной масляной магистрали начинает падать, так как расход масла через зазоры превышает подачу его насосом. При достижении в главной масляной магистрали минимально допустимо­го давления двигатель следует ремонтировать.
