Проектирование технологических процессов восстановления деталей

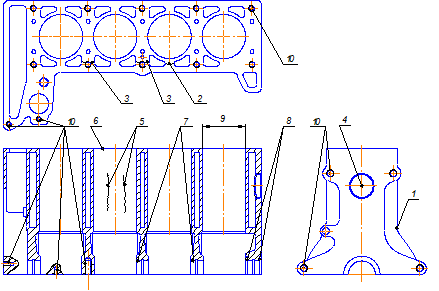

обозначение

Возможный дефект

Метод установления дефекта

Средство измерения

Заключение и рекомендуемые методы ремонта

Требования после ремонта

1

Трещины в рубашке охлаждения

Осмотр. Проверка под давлением 3,5-4 кг/см2

-

1. Замена.

2. Ремонт.

Заварить.

--

2

Трещины между окнами рубашки охлаждения

ОсмОсмотр

-

рРемонт.

Заварить.

--

3

Трещины между резьбовыми отверстиями и окнами рубашки

Осмотр

-

1. Замена.

2. Ремонт.

Установит ввёртыш

-

4

Коррозия технологической заглушки

Осмотр

-

Замена.

-

5

Трещины на стенках цилиндров

Осмотр. Проверка под давлением 3,5-4 кг/см2

-

Замена.

-

6

Коробление плоскости сопряжения с головкой цилиндров

Измерение

Линейка, щуп

Ремонт. Шлифовать

Не плоскостность не более 0,05 мм по всей длине

7

Износ или несоосность отверстий гнёзд под вкладыши коренных подшипников

Измерение

Нутромер индикаторный 50-100

Ремонт. Фрезеровать крышки и расточить до исходного размера

Несоосность отверстий не более 0,015 мм.

8

Износ посадочных поверхностей под полукольца

Осмотр. Измерение

Микрометр

Ремонт. Наплавить.

Ном размер 23,14-23,2 мм Биение 0,02 мм, не более

9

Износ и задиры на поверхности цилиндров

Осмотр. Измерение

Нутромер индикаторный 50-100

Ремонт. Расточить до ремонтного размера. Гильзовать.

Овальность и конусность цилиндров 0,02 мм, не более

10

Износ резьбовых отверстий

Осмотр.

-

Ремонт. Установить ввёртыш. нарезать резьбу ремонтного размера.

-

Операция

№ перехода

Содержание перехода

Оборудование

005 - Установка колен вала

005

Установит верхние вкладыши в гнёзда блока цилиндров

Ключ накидной № 10, ключ динамометрический, головка сменная 14, 17, комплект щупов, оправка для запрессовки поршневого пальца, оправка для установки поршня, приспособление для установки поршневых колец

010

Установить колен вал, предварительно смазав шейки маслом

015

Установить упорные полукольца, отрегулировать осевой зазор с помощью ремонтных полуколец

020

Установить нижние вкладыши в коренные крышки

025

Крышки установить в соответствии с нумерацией, так чтобы замки вкладышей совпадали

030

Затянуть болты коренных крышек моментом 80-90 Нм.

035

Установить заднюю крышку

040

Установить маховик

045

Затянуть болты маховика моментом 90-100 Нм.

010 - Установка поршней

005

Запрессовать поршневой палец, предварительно нагрев шатун до 2000С

010

Замерить зазоры в замках поршневых колец, зазоры между поршнем и цилиндром, между кольцами и канавками

015

Установить поршневые кольца

020

Установить шатунные вкладыши в шатуны

025

Установить поршень в цилиндр, предварительно развести замки колец

030

Установить шатунные вкладыши в шатунные крышки

035

Установить шатунные крышки, предварительно смазав вкладыши маслом, так чтобы замки вкладышей совпадали

040

Затянуть шатунные гайки моментом 55-60 Нм.

045

Провернуть колен вал. Колен вал должен вращаться плавно, без заеданий
