Устройство трактора Т–130

1.2. Органы управления и пуск его двигателя

На современных сельскохозяйственных тракторах, оснащенных дизелями с пуском от вспомогательного двигателя, органы управления трактором и обоими двигателями расположены в кабине (на примере трактора Т-130) (рис. 2).

Для подготовки пускового двигателя к работе и управления его работой используют: рукоятку 1 управления краном бензинового

бачка, рукоятку 5 управления воздушной заслонкой карбюратора, выключатель 11 зажигания магнето, включатель 15 стартера, рычаг 27 управления сцеплением редуктора пускового устройства и включения пусковой шестерни.

При подготовке основного двигателя к работе применяются рычаг 8 декомпрессионного механизма (декомпрессора), рычаг 20 управления подачей топлива, выключатель «массы», краник топливного бака и насос ручной подкачки топлива (расположенные вне кабины).

Для управления трактором в кабине расположены следующие рычаги и педали [3, с. 19].

Рычаги 9 и 10 управления механизмами поворота гусеничного трактора. Для поворота трактора по дуге большого радиуса соответствующий рычаг плавно оттягивают назад.

Рычаг 19 включения увеличителя крутящего момента (УКМ). При перемещении его на себя увеличитель крутящего момента включается. Во включенном положении рычаг может быть застопорен защелкой.

Рычаг 20 управления подачей топлива. При перемещении его вниз подача топлива увеличивается. Для выключения подачи топлива рычаг поднимают в крайнее положение.

Педаль 21 управления главным сцеплением. Если нажать на педаль, сцепление выключится.

Рычаг 23 управления валом отбора мощности (ВОМ). Чтобы включить ВОМ, рычаг перемещают назад. При переднем положении рычага ВОМ выключен.

Педали 25 и 26 правого и левого тормоза. Для крутого поворота трактора нажимают только на ту педаль тормоза, со стороны которой оттянут рычаг управления.

Рычаг 28 переключения передач. Переключать передачи можно только при полностью выключенном главном сцеплении.

Рычаги 30, 29 и 31 управления основным и выносным цилиндрами навесных орудий, расположенных соответственно сзади, с правой и левой сторон трактора. В зависимости от положения каждого рычага возможны следующие виды движения и состояния навесных орудий: перемещение вверх — «Подъем», вниз до первого фиксированного положения — нейтральное положение, вниз до второго фиксированного положения — «Опускание», вниз до упора топлива — «Плавающее положение».

Контрольно-измерительные и сигнальные приборы. К ним относятся тахоспидометр 2; указатель 4 давления амперметр 6; указатель 12 температуры воды в системе охлаждения; контрольная лампа 13, сигнализирующая о пониженном давлении масла в смазочной системе; указатель 14 давления масла в смазочной системе УКМ; указатель 16 давления масла в смазочной системе двигателя; контрольная лампа 17, сигнализирующая включение аккумуляторной батареи на «массу»; кнопочный включатель 18 звукового сигнала.

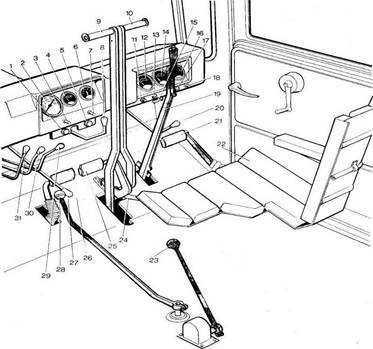

Рис. 2 Органы управления трактора Т-130

1- рукоятка управления краном бензинового бачка;

2 - тахоспидометр;

3 -переключатель электродвигателей отопления и вентиляции кабины;

4 - указатель давления топлива;

5 - рукоятка управления воздушной заслонкой карбюратора;

6 - амперметр;

7 - выключатель передних фар;

8 - рычаг управления декомпрессионным механизмом;

9 - рычаг управления тормозом левого планетарного механизма поворота трактора;

10 - рычаг управления тормозом правого планетарного механизма

11- кнопочный выключатель зажигания магнето;

12 - указатель температуры охлаждающей жидкости в двигателе;

13 - контрольная лампа, сигнализирующая о пониженном давлении масла в смазочной системе двигателя;

14 – указатель давления масла в смазочной системе УКМ;

15 – выключатель стартера пускового двигателя;

16 – указатель давления масла в смазочной системе двигателя;

17- контрольная лампа, сигнализирующая включение аккумуляторной батареи на «массу»; 18- кнопочный включатель звукового сигнала;

19- рычаг включения УКМ;

20 - рычаг управления подачей топлива (регулятором);

21- педаль управления главной муфтой сцепления;

22 – сиденье тракториста;

23 - рычаг управления ВОМ;

24 - сектор фиксации педали правого остановочного тормоза в заторможенном состоянии;

25 - педаль правого остановочного тормоза;

26 - педаль левого остановочного тормоза;

27 - рычаг управления сцеплением редуктора пускового устройства и пусковой шестерни;

28 – рычаг переключения передач;

29, 30 и 31 — рычаги управления соответственно правым выносным, задним основным и левым выносным цилиндром навесной системы.

Подготовка двигателя к пуску. Перед пуском холодного двигателя необходимо выполнить операции ежесменного технического обслуживания (ЕТО); удалить воздух из системы питания (если двигатель долго не работал) и заполнить ее топливом, используя для этого ручной насос подкачивающей помпы; убедиться в том, что рычаги 28, 29, 30 и 31 находятся в нейтральном положении, а рычаг 23 выключен; закрыть шторку радиатора, а также снять боковой щит капота двигателя.

Пуск двигателя. Для облегчения прокручивания коленчатого вала включают декомпрессор, поставив рычаг 8 в крайнее нижнее положение. Если двигатель долго не работал, рукояткой провертывают коленчатый вал на два-три оборота. Открывают краны топливных баков основного и пускового двигателей. Последний открывают поворотом рукоятки против хода часовой стрелки. Рычаг 20 устанавливают в крайнее верхнее положение, соответствующее выключенной подаче топлива. Вводят пусковую шестерню в зацепление с венцом маховика дизеля, повернув рычаг 27 до конца вверх, а затем переводят его вниз, тем самым выключив сцепление редуктора пускового устройства. Прикрывают воздушную заслонку карбюратора пускового двигателя, потянув рукоятку 5 на себя. Включают аккумуляторную батарею в электрическую цепь, нажав на большую кнопку выключателя «массы», расположенного на передней стенке кабины, до ее фиксации.

Затем включают стартер, повернув рычажок выключателя 15 стартера по ходу часовой стрелки. [3, с. 29].

Как только пусковой двигатель начнет работать, необходимо полностью открыть воздушную заслонку карбюратора, поставив рукоятку 5 в переднее положение, и дать двигателю поработать на холостом ходу не более 2 мин. Длительная работа пускового двигателя вхолостую приводит к перегреву.

После прогрева пускового двигателя плавно включают сцепление редуктора пускового устройства. Прогревают основной двигатель при включенном декомпрессоре в течение 1 .2 мин до создания давления в масляной магистрали двигателя и выключают декомпрессор. Если при этом частота вращения вала пускового двигателя начнет снижаться, нужно включить декомпрессор, дополнительно прогрев дизель, снова выключить его. При устойчивой работе пускового двигателя включают полную подачу топлива. После начала устойчивой работы дизеля необходимо выключить сцепление редуктора, заглушить пусковой двигатель, нажав на кнопку выключателя 11 зажигания магнето, и установить рычаг подачи топлива в среднее положение. Непрерывная работа пускового двигателя более 15 мин не разрешается.
