Устройство трактора Т–130

Если стартер или аккумуляторная батарея неисправны, пусковой двигатель можно пустить вручную. Для этого снимают кожух маховика пускового двигателя вместе со стартером, закладывают узел пускового шнура в один из вырезов на маховике пускового двигателя, укладывают 1,5 .2 витка шнура в канавку по направлению вращения, указанного стрелкой на маховике, и быстрым рывком за рукоятку шнура пускают пуск

овой двигатель. Держать шнур при прокручивании маховика можно только за рукоятку. Запрещается наматывать шнур на руку, так как при пуске коленчатый вал может провернуться в обратную сторону и затянуть руку между шнуром и маховиком. Если после трех-четырех попыток двигатель не запускается, надо проверить зажигание и поступление топлива в карбюратор; устранить неисправности и повторить все операции. После пуска дизеля закрывают краник пускового двигателя, ставят на место боковину капота и убирают инструмент.

Дизель после пуска необходимо прогреть, увеличивая постепенно его обороты от средних до максимальных в течение 2 .3 мин. При этом следует внимательно слушать двигатель и проверить показания контрольных приборов. Двигатель должен работать равномерно, без перебоев и стуков. Выпуск отработавших газов должен быть бездымным. Нагружать двигатель можно только после его прогрева до температуры охлаждающей жидкости не ниже 50°С. Шторку радиатора необходимо полностью опустить (открыть) при температуре воды 75°С.

Давление масла в смазочной системе прогретого двигателя должно быть 0,3 .0,5 МПа. Если при работе двигателя манометр не показывает давления масла, надо немедленно остановить двигатель и устранить неисправности. В теплое время года возможен пуск двигателя без включения декомпрессора. В этом случае следует прокрутить коленчатый вал без включения подачи топлива до появления давления масла в смазочной системе двигателя, а затем включить подачу топлива.

В условиях низких температур окружающей среды для облегчения пуска пользуются предпусковым подогревателем либо заливают в систему охлаждения горячую воду, а в поддон картера — горячее масло. При сильных морозах через систему охлаждения с открытым заливным краником вначале пропускают воду, нагретую до 60 .70°С, а затем, закрыв сливной краник, заливают в нее воду температурой 90 .95°С. Чтобы облегчить пуск, следует залить в цилиндр пускового двигателя через краник в головке 2 .3 см3 смеси бензина с маслом, а также оттянуть кнопку обогатителя на топливном насосе дизеля.

Остановка дизеля. Для этого выключают подачу топлива. Но перед остановкой он должен поработать 3 .5 мин на холостом ходу при средней и малой частотах вращения коленчатого вала (для равномерного снижения температуры масла и воды). Нельзя останавливать дизель, закрывая кран топливного бака. Это может привести к засасыванию воздуха в систему питания, что затруднит последующий пуск двигателя. После остановки дизеля нужно выключить аккумуляторную батарею, нажав на малую боковую кнопку выключателя «массы». Контрольная лампа 17 при этом должна погаснуть.

2. Основы работы и конструкции двигателя трактора Т-130

2.1. Общее устройство двигателя

Для нормальной работы двигателя в цилиндры должны подаваться горючая смесь в определенной пропорции (у карбюраторных двигателей) или отмеренные порции топлива в строго определенный момент под высоким давлением (у дизелей). Для уменьшения затрат работы на преодоление трения, отвод теплоты, предотвращения задиров и быстрого износа трущиеся детали смазываются маслом. В целях создания нормального теплового режима в цилиндрах двигатель должен охлаждаться. Из-за высокой степени сжатия запустить дизель вручную нельзя. Его оснащают пусковым устройством.

Дизели отличаются от карбюраторных двигателей тем, что горючая смесь образуется внутри цилиндра и самовоспламеняется от температуры сжатого воздуха. Их применяют в качестве основных двигателей на современных тракторах большой грузоподъемности.

Двигатели, устанавливаемые на тракторах, включают подобные механизмы и системы [3, с. 134].

Устройство дизелей. Все дизели, устанавливаемые на трактор, состоят из следующих механизмов и систем.

Кривошипно-шатунный механизм преобразует прямолинейное движение поршней во вращательное движение коленчатого вала.

Газораспределительный механизм управляет работой клапанов, что позволяет в определенных положениях поршня впускать воздух в цилиндры, сжимать его до определенного давления и удалять оттуда отработавшие газы.

Система питания обеспечивает подачу отмеренных порций топлива в определенный момент в распыленном состоянии в цилиндры двигателя.

Смазочная система необходима для непрерывной подачи масла к трущимся деталям и отвода теплоты от них.

Система охлаждения предохраняет стенки камеры сгорания от перегрева и поддерживает в цилиндрах нормальный тепловой режим.

Система пуска нужна для проворачивания коленчатого вала во время пуска.

Расположение составных частей различных систем тракторного дизеля показано на рис.3.

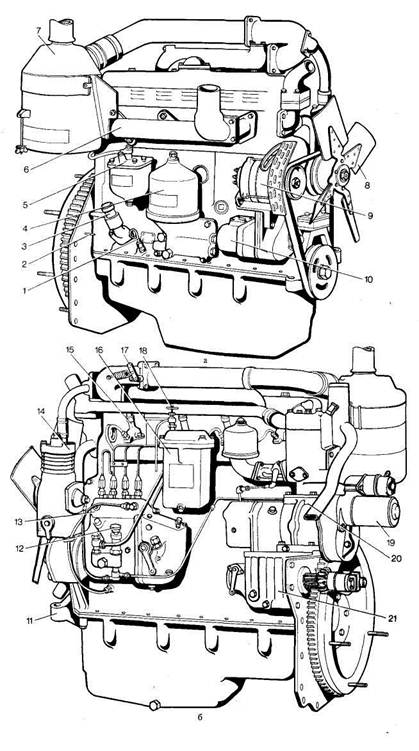

Рис.3 Тракторный дизель Т-130:

а — вид справа; б — вид слева;

1-масломерный щуп;

2- шпилька для установки поршня первого цилиндра в момент подачи топлива;

3 - маслозаливная горловина;

4 - масляный фильтр;

5 - фильтр грубой очистки топлива;

6 - выпускной коллектор;

7 - воздухоочиститель;

8 - вентилятор;

9 - генератор;

10 - гидронасос рулевого управления;

11 - передняя опора двигателя;

12 - насос ручной подкачки топлива;

13 - топливный насос;

14 - компрессор;

15 - форсунка;

16 - фильтр тонкой очистки топлива;

17 - рычаг воздушной заслонки аварийной остановки двигателя;

18 - вентиль выпуска воздуха из топливной системы;

19 - электростартер;

20 –пусковой двигатель;

21 - редуктор пускового устройства.

2.2. Работа двигателя

На тракторе Т-130 установлен четырехцилиндровый, четырехтактный дизельный двигатель Д-160 с турбонаддувом.

Рабочий цикл четырехтактных двигателей совершается за два оборота коленчатого вала. За это время коленчатый вал получает усилие от поршня только при одном полуобороте, соответствующем рабочему ходу поршня. Три других полуоборота продолжаются по инерции, и коленчатый вал с помощью маховика перемещает поршень при всех вспомогательных тактах (выпуске, впуске и сжатии). Вследствие этого коленчатый вал одноцилиндрового двигателя вращается неравномерно: при рабочем ходе — ускоренно, а при вспомогательных тактах — замедленно. Кроме того, одноцилиндровый двигатель обычно имеет небольшую мощность и повышенную вибрацию. Поэтому на современных тракторах и автомобилях устанавливают многоцилиндровые двигатели.
