Устройство трактора Т–130

Различают следующие способы пуска двигателей: электрическим стартером, вспомогательным двигателем и вручную с помощью пусковой рукоятки или шнура, наматываемого на маховик пускового двигателя.

У трактора Т-130 система пуска от карбюраторного пускового двигателя с электростартером (рис. 5).

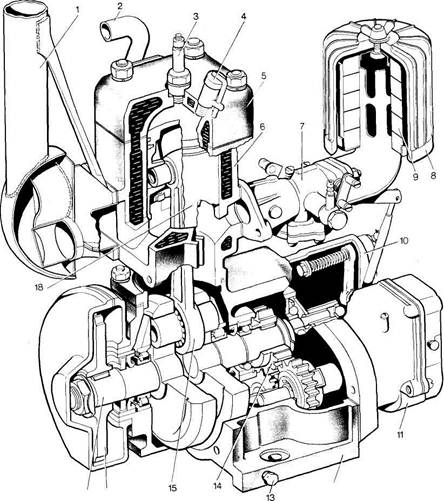

Рис.5 Пусковой дв

игатель:

1 - выпускная труба;

2 – водоотводящий патрубок;

3 - искровая свеча зажигания;

4 - краник для продувки цилиндра и заливки топлива;

5 - головка цилиндра;

6 - цилиндр;

7 - карбюратор;

8 – колпак воздухоочистителя (пластик);

9 - фильтрующий элемент (пенополиуретан);

10 - регулятор;

11- магнето;

12 - картер;

13 - пробка для удаления конденсата;

14 – шестерня коленчатого вала;

15 - шатун;

16 - маховик;

17 – коленчатый вал;

18 - поршень.

Пуск электрическим стартером наиболее распространенный способ пуска многих тракторных двигателей. Стартер удобен в эксплуатации, значительно облегчает работу водителя, но требует квалифицированного обслуживания, обладает ограниченным запасом энергии, что сокращает число возможных попыток пуска двигателя [3, с. 145].

4. Шасси трактора Т-130

Шасси трактора включает в себя трансмиссию, ходовую часть и механизм управления.

Трансмиссия состоит из агрегатов, передающих крутящий момент от двигателя ведущим колесам и изменяющих этот момент и частоту вращения колес как по числовому значению, так и направлению. Основные агрегаты трансмиссии схематично представлены на рис.6

Рис. 6 Схема составных частей трансмиссии:

1 - сцепление;

2 - коробка передач;

3 - карданная передача;

4 - ведущее колесо (звездочка);

5 - полуоси ведущих колес;

6 — дифференциал;

7- главная передача;

8 - конечная передача;

9 - раздаточная коробка;

10 - гусеница;

11 - промежуточное соединение;

12 - механизм поворота.

Сцепление позволяет кратковременно разъединять двигатель и трансмиссию при переключении передач и плавно их соединять при трогании трактора с места.

На современных тракторах используют фрикционное сцепление. Работа такого сцепления основана на использовании сил трения. В качестве трущихся поверхностей используют диски, изготовленные из материала с высоким коэффициентом трения. В зависимости от передаваемого крутящего момента необходимо применять разное число трущихся элементов, поэтому сцепление может быть однодисковое, двухдисковое и многодисковое [3, с. 147].

4.1. Двухдисковое сцепление

В тракторе Т-130 двухдисковое сцепление. Двухдисковое сцепление в отличие от однодискового имеет два ведомых и два ведущих диска: промежуточный 11 (рис. 7) и нажимной 9, установленных поочередно. С обеих сторон промежуточного диска установлено по четыре отжимных пружины, которые при выключении сцепления обеспечивают установку диска в среднем положении между маховиком и нажимным диском.

Ступицы ведомых дисков помещены на шлицы вала сцепления. Передний конец вала опирается на шариковый подшипник, установленный в расточке маховика, а задний соединен шлицами с первичным валом коробки передач и опирается на его передний подшипник.

Ведомые диски сцепления зажаты между торцовыми поверхностями маховика и ведущих дисков цилиндрическими пружинами, которые равномерно расположены в кожухе [3, с. 124].

Отжимные рычажки прикреплены к кожуху вилками и гайками 7. Наружные концы рычажков шарнирно соединены с нажимным диском, а внутренние — с кольцом 6. Педаль сцепления связана с подшипником через вилку 14 выключения, рычаги и тяги.

При нажатии на педаль подшипник 4 переместит вперед кольцо с внутренними концами отжимных рычажков, а наружные концы рычажков 8 отведут назад нажимной диск 9. Под действием разжимных пружин 10 промежуточный диск отойдет от маховика и нажимного диска, вращение на ведомые диски от коленчатого вала передаваться не будет.

Для быстрой остановки ведомых дисков и, следовательно, вала служит тормозок. Колодка 16 тормозка с приклепанной к ней накладкой при выключении сцепления прижимается к валу, для чего через пружину она соединена с рычагом, жестко закрепленным на одной оси вместе с вилкой 14.

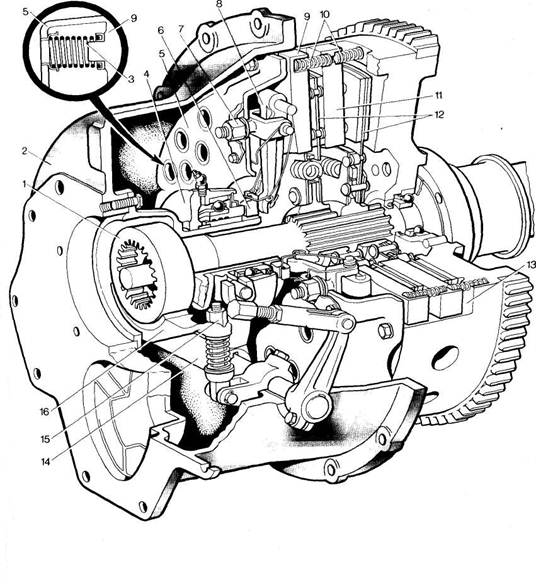

Рис. 6. Двухдисковое сцепление (трактора Т-130):

1- вал;

2- корпус;

3- пружина;

4- выжимной подшибник;

5- кожух;

6- выжимное кольцо;

7- регулировочная гайка;

8- отжимной рычажок;

9- нажимной диск;

10- разжимная пружина;

11- промежуточный диск;

12- ведомые диски;

13- паз маховика;

14- вилка выключения;

15- регулировочная гайка тормозка;

16- тормозная колодка.

ЗАКЛЮЧЕНИЕ

Трактор Т-130 – гусеничный, общего назначения, класса тяги 60 кН (6) в агрегате с навесными и прицепными машинами предназначен для выполнения землеройных, плантажных, мелиоративных, дорожных, планировочных и сельскохозяйственных работ (пахота, посев, сплошная культивация).

Изготовитель - Челябинский тракторный завод. Начало серийного производства - 1969 год.

На тракторе Т-130 установлен четырехцилиндровый, четырехтактный дизельный двигатель Д-160 с турбонаддувом, камерой сгорания в днище поршня и запуском от карбюраторного пускового двигателя с электростартером.

Трансмиссия механическая, многоступенчатая. Состоит из сухой, постоянно замкнутой муфты сцепления с двумя ведущими и двумя ведомыми дисками, четырехвальной коробки передач, конической передачи, многодисковых сухих бортовых фрикционов и двухступенчатых бортовых редукторов.

Тормоза ленточные, двустороннего действия, плавающие, с фрикционными накладками, воздействующими на наружные барабаны бортовых фрикционов. В систему управления бортовыми фрикционами включены гидравлические сервомеханизмы.

Рама бульдозера Т-130 выполнена в виде двух лонжеронов, приваренных к корпусу бортовых фрикционов. Тележки гусениц сварные, опорных катков - пять, поддерживающих роликов - два. Натяжное колесо имеет гидравлический механизм натяжения. Гусеница составлена из штампованных звеньев, соединенных пальцами и втулками. Башмаки специального профиля прикреплены к звеньям.

Трактор Т-130 оборудован раздельно-агрегатной гидросистемой, передней и задней навесками, маятниковым или жестким прицепным устройством. Возможна установка ВОМ (вала отбора мощности).

Кабина двухместная, закрытого типа, металлическая, с теплозвукоизоляционным уплотнением.

Для сельского хозяйства трактор Т-130, бульдозер Т-130 выпускают в комплектации с задней навеской.

По заказу потребителя с трактором могут быть поставлены предпусковой подогреватель воды и масла, подогреватель воздуха, разрывные муфты, шпоры для ледяных дорог, асфальтоходные башмаки и тент, устанавливаемый вместо кабины.
