Тягово-экономические расчеты локомотива ТГМ6

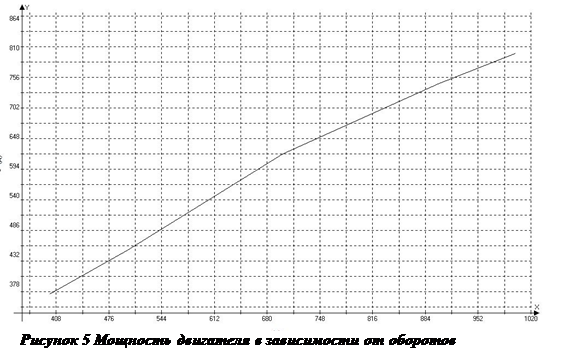

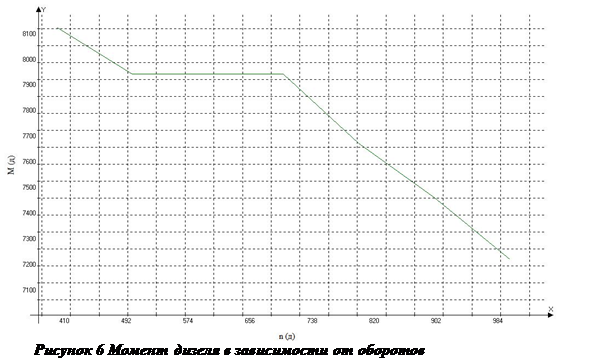

По данным таблицы 1 строятся графики размерных характеристик дизеля.

ight=0>

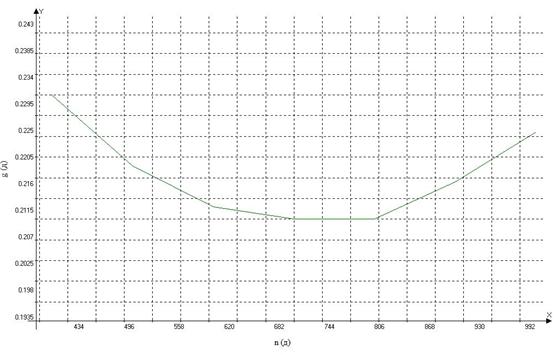

			Рисунок 7 Удельный расход топлива в зависимости от оборотов

2.3 Определение передаточного числа повышающего редуктора.

Максимальные обороты отечественных тепловозных дизелей

nД max=750…1500 мин-1. Для уменьшения габаритов гидроаппаратов обороты насосных колес должны быть как можно больше. Максимальная скорость вращения насосных колес ограничивается их прочностью. Для литых стальных и алюминиевых колес максимальное число оборотов назначается в пределах nH max=1800…2500 мин-1, для чего необходимо ставить между валом дизеля и насосным валом гидропередачи повышающий редуктор с передаточным числом

Задаваясь максимальными оборотами насосного вала nНmax, определяется uпр. uпр=0,5

2.4 Выбор рабочего диапазона работы гидроаппарата

Рабочий диапазон гидроаппаратов выбирается исходя из экономических соображений. Считается, что переход в работе с гидротрансформатора на другой гидротрансформатор или гидромуфту должен быть в момент уменьшения КПД трансформатора после максимального до 0,8.

Таким образом, рабочие диапазоны (по передаточному отношению i) гидротрансформаторов (согласно исходным данным) будут следующими:

-для пускового трансформатора ТП1000М I i=0…0,93

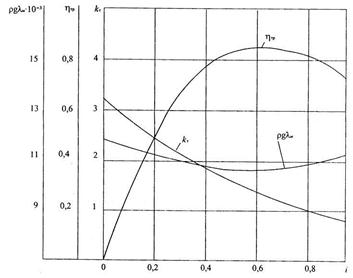

	Рисунок 8 Приведенная характеристика пускового трансформатора ТП1000М I

-для маршевого трансформатора ТП1000М II i=0,45…0,95

2.5 Определение активного диаметра гидроаппарата трансформаторов Da, м.

Активный диаметр пускового и маршевого трансформатора определяем по формуле

,

где ηпр-КПД повышающего редуктора, зависит от числа и вида пар зубчатых колес, входящих в редуктор.

ρgλмгт10-3-расчетный коэффициент насосного колеса трансформатора в рабочем диапазоне, берется по приведенной характеристике при i=iР=0,975…0,98,соответствующему максимальному КПД.

Для заданных пускового и маршевого трансформатора Dагт=0,642м.

2.6. Построение характеристики совместной работы дизеля с гидроаппаратами

Рассчитаем нагрузочные параболы насосного колеса всех гидроаппаратов, приведенные к валу дизеля по формуле:

По приведенной формуле определим семейство нагрузочных кривых для прозрачных гидроаппаратов и одну для непрозрачного гидротрансформатора в зависимости от оборотов дизеля nД для различных значений ρgλмгт10-3 в функции от i. Расчет занесем в таблицу 2.

Таблица 2.Данные для расчета характеристик совместной работы дизеля и гидроаппаратов
