Организация ТО-1 автомобиля КамАЗ 53212

Оглавление

Введение

Основные технические характеристики автомобиля КамАЗ 53212

Перечень регламентных работ технического обслуживания автомобиля КамАЗ 53212

Технологическая карта технического обслуживания автомобиля КамАЗ 53212

Карта-схема расстановки исполнителей на посту технического обслуживания

Табель основного и дополнительного оборудования

Заключение

Списо

к используемой литературы

Введение

Техническое обслуживание машин - это комплекс профилактических мероприятий в межремонтный период, направленных на предупреждение отказов в агрегатах и узлах и уменьшение интенсивности изнашивания деталей. Техническое обслуживание включает контрольно-диагностические, крепежные, смазочные, заправочные, регулировочные, электротехнические и другие виды работ.

Техническое обслуживание автомобилей имеет цель: обеспечить постоянную техническую исправность агрегатов, узлов в автомобиле в целом; максимально увеличить межремонтные пробеги; гарантировать безопасность движения; обеспечить минимальный расход эксплутационных материалов.

Для достижения указанных целей в нашей стране принята планово-предупредительная система технического обслуживания, предусматривающее обязательное выполнение с заданной периодичностью установленного комплекса работ в процессе использования, хранения и транспортирования автомобилей. Технологический процесс обслуживания автомобиля при планово-предупредительной системе предусматривает сочетание обязательных работ с работами, выполняемыми по потребности, необходимость которых определяется в результате проверки состояния автомобиля. Техническое обслуживание специального оборудования, установленного на автомобиле, проводится по возможности одновременно с техническим обслуживанием шасси.

В зависимости от объема работ и периодичности их проведения, техническое обслуживания подразделяют на следующие виды: контрольный осмотр, ежедневное техническое обслуживание, техническое обслуживание №1 (ТО-1), техническое обслуживание №2 (ТО-2), сезонное обслуживание (СО). Задачей данного курсового проекта является ознакомится с системой проведения технического обслуживания автомобилей, составить технологическую карту, определить количество и расстановку рабочих, а так же осуществить подбор технологического оборудования. Выполнить чертеж автомобиля в двух проекциях с указанием номера и места выполнения операции ТО. И схему технологической планировки поста с расстановкой оборудования и рабочих.

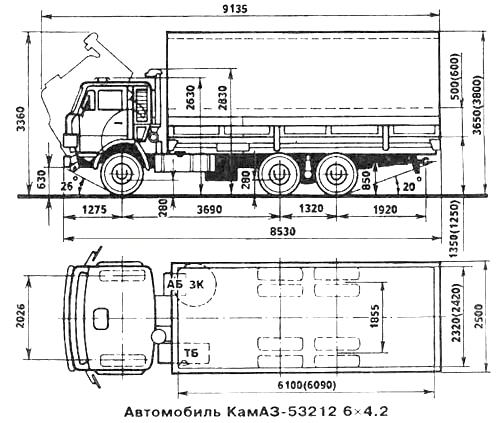

Основные технические характеристики автомобиля КамАЗ 53212

Весовые параметры и нагрузки:

Снаряженная масса а/м, кг 8500

нагрузка на переднюю ось, кг 3900

нагрузка на заднюю тележку кг 4600

Грузоподъемность а/м, кг 11000

Полная масса, кг 19650

нагрузка на переднюю ось, кг 4420

нагрузка на заднюю тележку, кг 15230

Полная масса прицепа, кг 14000

Полная масса автопоезда, кг 33650

Устанавливаемые двигатели:

Модель 740.31-240 (Евро-2)

Тип: дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха

Максимальная полезная мощность, кВт (л. с) 165 (225)

Номинальная мощность, брутто, кВт (л. с) 176 (240)

при частоте вращения коленчатого вала, об/мин. 2200

Макс. полезный крутящий момент, Н·м (кгс·м) 912 (93)

при частоте вращения коленвала, об/мин 1100-1500

Расположение и число цилиндров V-образное, 8

Рабочий объем, л. 0,85

Диаметр цилиндра и ход поршня, мм 120/120

Степень сжатия 16,5

Система питания:

Вместимость топливного бака, л. 500

Электрооборудование:

Напряжение, B 24

Аккумуляторы, В/А·ч 2×12/190

Генератор, В/Вт 28/2000

Сцепление:

Тип фрикционное, сухое, двухдисковое

Привод гидравлический с пневмоусилителем

Коробка передач:

Тип механическая, десятиступенчатая

Управление механическое, дистанционное

Передаточные числа на передачах:

1 2 3 4 5 ЗХ

7,82 4,03 2,5 1,53 1,000 7,38

6,38 3,29 2,04 1,25 0,815 6,02

Главная передача:

Передаточное отношение 5,43

Тормоза:

Привод пневматический

Размеры: диаметр барабана, мм 400

Ширина тормозных накладок, мм 140

Суммарная площадь тормозных накладок, см2 6300

Колеса и шины:

Тип колес: дисковые

Размер обода 7,5-20 (190-508)

Размер шин 10.00 R20 (280 R508)

Кабина:

Тип расположенная над двигателем, с высокой крышей

Исполнение со спальным местом

Платформа:

Платформа бортовая, с металлическими откидными бортами, в зависимости от комплектации оборудуется каркасом и тентом

Внутренние размеры, мм * 6100×2320 или 6114×2420 ("евро")

Высота бортов, мм * 500 или 725 ("евро")

Характеристика а/м полной массой 19650 кг:

Максимальная скорость, не менее, км/ч 90

Угол преодолеваемого подъема, не менее, % 25

Внешний габаритный радиус поворота, м 9,8

Перечень регламентных работ технического обслуживания автомобиля КамАЗ 53212

Техническое обслуживания ТО-1 для автомобиля КамАЗ 53212 представленная далее проводится согласно "Положению о текущем ремонте и обслуживании подвижного состава". Согласно данному положению первое техническое обслуживание для грузовых автомобилей проводится каждые 4000 км. В данные работы входят контрольно-диагностические, осмотровые, крепежные и смазочно-очистительные работы.

В перечень работ входит:

Общий осмотр:

1. Осмотреть автомобиль, проверить при этом состояние кабины, платформы, стекол, зеркал заднего вида, оперения, номерных знаков.

2. Механизмов дверей, запоров бортов платформы, буксирного (опорно-сцепного) устройства.

3. Проверить действие стеклоочистителя и омывателей ветрового стекла, действие системы отопления и обогрева стекол (в холодное время года), системы вентиляции.

Двигатель, включая системы охлаждения, смазки:

4. Проверить осмотром герметичность систем смазки и охлаждения двигателя (в том числе пускового подогревателя).

5. Проверить на слух работу клапанного механизма.

6. Проверить крепление деталей выпускного тракта (приемная труба, глушитель и др.), масляного картера.

7. Проверить крепление двигателя.

8. Проверить состояние и натяжение приводных ремней.

Сцепление:

9. Проверить свободный ход педали сцепления. Проверить герметичность системы гидропривода выключения сцепления.

10. Проверить уровень жидкости в компенсационном бачке главного цилиндра привода выключения сцепления.

Коробка передач:

11. Проверить крепление коробки передач и ее внешних деталей.

12. Проверить в действии механизм переключения передач на неподвижном автомобиле.

Карданная передача:

13. Проверить крепление фланцев карданных валов. Проверить люфт в шарнирных и шлицевых соединениях карданной передачи.

Задний мост:

14. Проверить герметичность соединений заднего (среднего) моста.

15. Проверить крепление картера редуктора, фланцев полуосей.
