Организация работы зоны ТО-2 для АТП г. Ижевска

Таблица 2.2

Технологическая оснастка.

2.7 Расчет производственной площади объекта проектирования

Предварительную площадь производственных помещений в зоне ТО рассчитываем по формуле:

(37)

где: площадь наибольшего авто в плане;

коэффициент плотности расстановки постов (при одностороннем расположении постов).

3. Конструкторская разработка

Электромеханический подъемник промышленного производства – удобное, но сложное и дорогое сооружение. У смотровой канавы, которая проще и доступнее – свои недостатки. Так, если при наличии соответствующего подъемника можно обойтись и без канавы, то при работах на канаве без частичного подъема автомобиля не обойтись.

Проблему можно решить при помощи специального подъемника (см. рис.3) с использованием съемного домкрата, перемещаемого вдоль и поперек смотровой канавы.

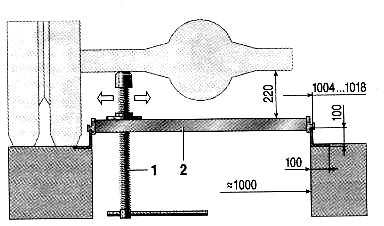

Рис.3 Подъемник для смотровой канавы.

Домкрат 1 перемещается поперек канавы по траверсе 2. В свою очередь, траверсу 2 можно передвигать вдоль канавы. Кроме этого, траверсу можно перевернуть, что смещает зону сервиса домкрата

Траверса состоит из двух опор и двух пластин (см. приложение). Размеры даны для смотровой канавы, представленной на рис.3. Уголки по краю канавы 100x100x10 мм или 100x100x12 мм, ширина канавы 1000 мм. При других размерах смотровой канавы необходима корректировка размеров пластин.

Пластины привариваем к опорам, при этом для каждой пластины достаточно всего два шва снаружи.

Домкрат (см. приложение) обеспечивает высоту подъема 370 мм (у гидравлических домкратов грузоподъемностью 5 и 12 тс – всего 165 мм), что более чем достаточно при работе с любыми автомобилями. Гайка имеет канавку, куда вставляются и привариваются две пластины. Длина двухсторонних швов по хорде не более 60 мм. Верхняя часть домкрата имеет опору, которая опирается на винт через шарик. Перед закреплением опоры на винте тремя болтами смазываем шарик. Болты заворачиваем так, чтобы опора могла вращаться на винте. Резьбовые отверстия (4 отв. М8) в пластинах предназначены для болтов, предотвращающих вращение гайки.

4. Техника безопасности

4.1 Требования техники безопасности к инструменту, приспособлениям и основному технологическому оборудованию

Инструмент должен обеспечивать безопасность работ: бойки молотков не должны иметь заусенцев и трещин, а ударная поверхность должна быть слегка выпуклой, гладкой и не сбитой, поверхность ручек – гладкая, без трещин, заусенцев и сучков; на ударной поверхности бородков, зубил не должно быть заусенцев, выбоин, трещин; на напильниках, шаберах, должны быть рукоятки с бандажными пальцами.

Нельзя применять ключи, зевы которых не соответствуют размерам гаек. Не наращивайте и не удлиняйте ключ другим ключом, не применяйте прокладки между ключом и гайкой. Не пользуйтесь зубилом и молотком для отвертывания гаек. При работе с гаечным ключом движение раки направляйте к себе, а не от себя.

Приступайте к работе со съемниками после проверки исправности их лапок, винтов, тяг, упоров.

При демонтаже и монтаже составных частей машины с наличием спиральных пружин применяйте специальные съемники, чтобы предупредить возможность вылета пружин.

Пневматические и электрические гайковерты включайте в работу лишь после установки их на гайку или головку болта.

Для переноски инструментов, если это требуется должна выдаваться сумка или легкий переносной ящик.

Применять только исправный инструмент и приспособления, предусмотренные технологией работ.

4.2 Требования по технике безопасности при выполнении основных работ

К работе по ТО автомобилей допускаются лица, прошедшие специальную подготовку и получившие допуск к выполнению работ.

Все работники, должны получить инструктаж по технике безопасности применительно к характеру выполняемой ими работы.

Отвечают за соблюдение правил ТБ и безопасных методов труда при ТО на станциях руководители производственных участков.

Работать разрешается в приведенной в порядок и подогнанной по росту спецодежде, рукава должны быть застегнуты, волосы убраны под головной убор.

Содержать рабочее место в чистоте и порядке, не допускать захламленности, проходы должны быть свободными.

Установка и перемещение автомобиля по линии диагностики разрешается только по указанию мастера – диагноста.

Прежде чем начать проверочно – диагностические операции и запуск двигателя, убедитесь; что рычаг управления КП в нейтральном положении.

Содержите в исправном состоянии защитные ограждения в местах расположения вращающихся барабанов (роликов), стендов проверки тормозной системы и ходовой части автомобиля.

Рабочим, по специфике работы приходиться пользоваться грузоподъемными механизмами, обязаны пройти инструктаж по ТБ при работе с грузоподъемными машинами.

Не оставляйте груз на весу во время перерывов в работе.

При подъеме машины гидравлическими подъемниками в смотровой канаве на линии диагностики для обеспечения устойчивости поднимаемого автомобиля устанавливайте на щиток подъема соответствующие подушки. После установки домкрат следует застопорить.

Подставлять домкрат разрешается лишь в местах, обозначенных специальными знаками, а если их нет, то в местах, обеспечивающих устойчивое положение автомобиля в подвешенном положении.

Работать под автомобилем, установленным на домкрате, разрешается только после дополнительной установки под автомобиль специальных подставок.

Не прыгайте и не переступайте через смотровую канаву. Загрязненный маслом пол смотровой канавы посыпайте древесными опилками, которые следует убирать в конце каждой смены.
