Устройство автомобиля КамАЗ

Опыт показывает, что в прогретом двигателе зазоры между поршневым пальцем и отверстиями в бобышках и головке шатуна выравниваются. Для облегчения сборки алюминиевые поршни рекомендуется подогревать до 60…80 °С путем погружения в горячую жидкость.

Осевую фиксацию плавающих пальцев осуществляют с помощью стопорных пружинных колец круглого или прямоугольного сечения (рис. 2, а) и реже д

ля этой цели используют грибки из мягкого металла (рис. 2, г).

Стопорные кольца устанавливают в канавках, проточенных для них в отверстиях бобышек, несущих поршневой палец. Из канавок их вынимают с помощью отогнутых внутрь концов или имеющихся у них отверстий (рис. 2, а). Грибки, или заглушки, из мягкого металла (обычно из алюминия) запрессовывают с двух сторон в отверстия поршневого пальца.

При осевом перемещении грибки поршневого пальца соприкасаются с зеркалом цилиндра, но не разрушают стенок. Поршневые пальцы двухтактных двигателей с торцов закрываются иногда заглушками, предотвращающими возможное перетекание газов между впускными и выпускными окнами. От осевого перемещения пальцы в этих двигателях фиксируют стопорными кольцами (рис. 2, д).

Таким образом, поршневые пальцы изготовлены из хромоникелевой стали в виде пустотелых цилиндрических стержней и упрочнены цементацией и закалкой. Осевое перемещение пальца в поршне ограничено стопорными кольцами.

2. Насос системы охлаждения КамАЗ-740.10

2.1 Устройство и принцип действия

В систему охлаждения КамАЗ-740 (рис.3) входят водяные рубашки блока и головок 26 цилиндров, водяной насос 27, радиатор 4, вентилятор 30 с гидромуфтой 5, жалюзи 3, два термостата 10, расширительный бачок 18, соединительные трубопроводы, шланги, клиноременная передача привода насоса, сливные краны или пробки, датчик температуры охлаждающей жидкости и другие детали.

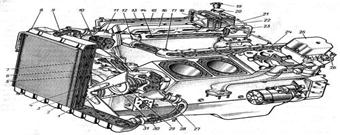

Рисунок 3 - Система охлаждения двигателя автомобиля КамАЗ

Водяной насос (рис.4) центробежного типа служит для создания принудительной циркуляции охлаждающей жидкости в системе охлаждения. Водяной насос дизеля КамАЗ-740 закреплен на передней части блока цилиндров с левой стороны и приводится в действие клиноременной передачей от шкива коленчатого вала.

Принцип действия водяного насоса состоит в следующем. При вращении крыльчатки жидкость, поступающая из подводящего патрубка к центру крыльчатки, отбрасывается центробежной силой к стенкам корпуса, откуда вытесняется в рубашку охлаждения через отводящий патрубок.

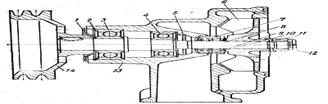

Рисунок 4 - Водяной насос КамАЗ-740

1 - пылеотражатель; 2 - стопорное кольцо; 3 и 4 - шарикоподшипники; 5 - водоотражатель;

6 - крыльчатка; 7 - сальник; 8 - вал; 9 - уплотнительное кольцо; 10 - упорное кольцо;

11 - шайба; 12 - колпачковая гайка; 13 - корпус; 14 – шкив.

На двигателе автомобиля КамАЗ вентилятор расположен отдельно от водяного насоса и приводится в действие через гидравлическую муфту.

Гидромуфта (рис.5, а) включает в себя герметический кожух В, заполненный жидкостью. В кожухе помещены два (с поперечными лопастями) сферических сосуда Л а Г, жестко соединенные с ведущим А и ведомым Б валами соответственно.

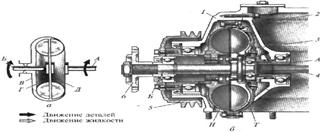

Рисунок 5 – Гидромуфта

а — принцип действия; б — устройство; 1 — крышка блока цилиндров; 2 — корпус; 3 — кожух; 4 — валик привода; 5 — шкив;

6 — ступица вентилятора; А — ведущий вал; Б — ведомый вал; В — кожух; Г, Д — сосуды;

Т — турбинное колесо; Н — насосное колесо

Принцип работы гидромуфты основан на действии центробежной силы жидкости. Если быстро вращать сферический сосуд Д (насосный), заполненный рабочей жидкостью, то под действием центробежной силы жидкость скользит по криволинейной поверхности этого сосуда и попадает во второй сосуд Г (турбинный), заставляя его вращаться. Потеряв энергию при ударе, жидкость снова попадает в первый сосуд, разгоняется в нем, и процесс повторяется. Таким образом, передается вращение с ведущего вала А, соединенного с одним сосудом Д, на ведомый вал Б, соединенный жестко с другим сосудом /. Этот принцип гидродинамической передачи используется в технике при конструировании различных механизмов.

Гидромуфта размешена в полости, образованной передней крышкой 1 (рис. 5, б) блока цилиндров и корпусом 2, соединенных винтами. Гидромуфта состоит из кожуха 3, насосного Н и турбинного Г колес ведущего А и ведомого Б валов. Кожух соединен через ведущий вал Л с коленчатым валом с помощью валика привода 4. С другой стороны кожух 3 соединен с насосным колесом и шкивом 5 привода генератора и водяного насоса. Ведомый вал опирается на два шариковых подшипника и соединен одним концом с турбинным колесом, а другим — со ступицей 6 вентилятора. Вентилятор двигателя расположен соосно с коленчатым валом, передний конец которого соединен шлицевым валом с ведущим валиком 4 привода гидромуфты. Поворотом рычага включателя гидромуфты можно задать один из требуемых режимов работы вентилятора: «П» — вентилятор включен постоянно, «А» — вентилятор включается автоматически, «О» — вентилятор отключен (рабочая жидкость выпущена из кожуха). На режиме «П» допустима только кратковременная работа.

Автоматическое включение вентилятора происходит при повышении температуры охлаждающей жидкости, омывающей термосиловой датчик. При температуре охлаждающей жидкости 85 °С клапан датчика открывает масляный канал в корпусе включателя и рабочая жидкость — моторное масло — поступает в рабочую полость гидромуфты из главной магистрали смазочной системы двигателя. Термостат служит для ускорения прогрева холодного двигателя и автоматического регулирования его теплового режима в заданных пределах. Он представляет собой клапан, регулирующий количество циркулирующей жидкости через радиатор

2.2 Опишите уплотнения вала

Вал 8 вращается в подшипниках 3 и 4 с односторонним резиновым уплотнением. Для удержания в них смазки и для защиты от загрязнения шарикоподшипники имеют уплотнения (рис.3).

Уплотнение вала в корпусе осуществлено самоподжимным сальником, состоящим из графитизированной текстолитовой шайбы, резиновой манжеты, пружины и двух обойм. Сальник вращается вместе с крыльчаткой, так как выступы текстолитовой шайбы входят в прорези хвостовика крыльчатки. Пружина через резиновую манжету прижимает шайбу к шлифованной, плоскости корпуса, что предотвращает вытекание жидкости из насоса. Шарикоподшипники насоса смазывают консистентной смазкой, которая не вымывается водой. Перед заправкой полости подшипников смазкой отвертывают пробку, закрывающую контрольное отверстие. Через масленку смазка подается шприцем в корпус насоса до тех пор, пока она не начнет выходить из контрольного отверстия. После этого пробку ввертывают в контрольное отверстие.

2.3 Вычертите схему уплотнения
