Сальник (рис.6) препятствует вытеканию охлаждающей жидкости из водяной полости насоса. Он состоит из корпуса 1, резиновой уплотнительной манжеты 2, разжимной пружины 3 и графитового кольца 4.

Сальник запрессован в корпусе водяного насоса, а его графитовое кольцо постоянно прижато к упорному стальному кольцу. Между упорным кольцом и крыльчаткой установлено уплотнительное резиновое кольцо. Вы

сокое качество изготовления торцов графитового и стального упорных колец обеспечивает надежное контактное уплотнение водяной полости насоса.

Для контроля исправности торцевого уплотнения в корпусе насоса имеется дренажное отверстие. Заметная течь жидкости через это отверстие свидетельствует о неисправности уплотнения насоса.

Необходимо помнить, что закупорка отверстия приводит к выходу из строя подшипников.

Рисунок 6 – Сальник

3. Система смазки ЗМЗ-4062.10

3.1 Назначение и устройство

Система смазки ЗМЗ-406состоит из указателя уровня масла, масляного насоса с маслоприемником, масляных каналов, масляного фильтра, редукционного клапана, фильтра очистки масла, масляного картера, крышки горловины для заправки масла, масляного радиатора, предохранительного клапана и запорного крана.

Система смазки двигателя ЗМЗ-406— комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, поршневые пальцы, опоры распределительных валов, подшипники промежуточного вала и валика привода масляного насоса, гидротолкатели и винтовые шестерни. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от промежуточного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр.На указателе уровня масла имеются метки: высшего уровня «П» и низшего уровня «О». Уровень масла должен находится вблизи метки «П», не превышая ее.

К рабочим поверхностям масло может подаваться под давлением, разбрызгиванием и самотеком. Выбор способа подачи масла к той или иной детали зависит от условий ее работы и удобства подвода смазки. В автомобильных двигателях применяют комбинированную систему смазки, при которой к наиболее нагруженным деталям смазка подается под давлением, а к остальным деталям — разбрызгиванием и самотеком.

3.2 Путь масла от насоса к клапанному узлу ГРМ

Масляный насос шестеренчатого типа установлен внутри масляного картера и крепится к блоку цилиндров двумя шпильками. Корпус насоса изготовлен из алюминиевого сплава, крышка насоса из чугуна, шестерни насоса из металлокерамики. Ведущая шестерня закреплена на валу штифтом, ведомая вращается свободно на оси, запрессованной в корпус насоса.

Уплотняющая картонная прокладка толщиной 0.3 мм обеспечивает необходимый зазор между торцами шестерен и крышкой. К крышке крепится литой из алюминиевого сплава маслоприемник с сеткой. В корпусе насоса помещается редукционный клапан. Масло из насоса по каналам в блоке цилиндров и наружной трубке с левой стороны блока подводится к масляному фильтру.

Из масляного фильтра по каналам в блоке масло подается к коренным подшипникам коленчатого вала и подшипникам распределительного вала, от коренных подшипников коленчатого вала по каналам в коленчатом валу масло подается к шатунным подшипникам, а от подшипников распределительного вала по каналам в головку цилиндров для смазки коромысел клапанов и верхних наконечников штанг.

Редукционный клапан плунжерного типа расположен в корпусе масляного насоса и отрегулирован на заводе установкой тарировочной пружины. Менять регулировку в эксплуатации не следует. Давление масла определяется указателем, датчик которого ввернут в масляную магистраль блока цилиндров.

Кроме того, система снабжена указателем аварийного давления масла, датчик которого ввернут в нижнюю часть корпуса масляного фильтра. Сигнализатор аварийного давления масла загорается при давлении 0.4…0.8 кгс/см2.

Привод масляного насоса осуществляется от распределительного вала парой винтовых шестерен. Ведущая шестерня – стальная, залитая в тело распределительного вала, ведомая – стальная, нитроцементированная, закреплена штифтом на валу, вращающемся в чугунном корпусе. На верхний конец вала надета и закреплена штифтом втулка, имеющая прорезь, смещенную на 1.5 мм в сторону для привода датчика распределителя зажигания. К нижнему концу вала шарнирно присоединен промежуточный шестигранный вал, нижний конец которого входит в шестигранное отверстие вала масляного насоса.

Вал в корпусе привода смазывается маслом, которое разбрызгивается движущимися деталями двигателя. Разбрызгиваемое масло, стекая по стенкам блока, попадает в прорезь – ловушку на нижнем конце хвостовика корпуса и через отверстие поступает на поверхность вала.

Отверстие под вал в корпусе имеет винтовую канавку, благодаря которой масло при вращении вала равномерно распределяется по всей его длине. Излишки масла из верхней полости корпуса привода по каналу в корпусе стекают обратно в картер. Шестерни привода смазываются струей масла, вытекающей из отверстия диаметром 2 мм в блоке цилиндров и соединенного с четвертой опорой распределительного вала, имеющей кольцевую канавку.

Фильтр очистки масла – полнопоточный, с картонным сменным элементом, расположен с левой стороны двигателя. Через фильтр проходит все масло, нагнетаемое насосом в систему. Фильтр состоит из корпуса, крышки, центрального стержня и фильтрующего элемента.

В верхней части центрального стержня расположен перепускной клапан, который при засорении фильтрующего элемента пропускает масло, минуя его, в масляную магистраль. Сопротивление чистого фильтрующего элемента 0.1…0.2 кгс/см2, перепускной клапан начинает перепускать масло при увеличении сопротивления в результате засорения фильтра до 0.6…0.7 кгс/см2.

Масляный радиатор служит для дополнительного охлаждения масла при эксплуатации автомобиля летом, а также при длительном движении на скоростях выше 100-110 км/ч. Масляный радиатор соединен с масляной магистралью двигателя при помощи резинового шланга через запорный кран и предохранительный клапан, которые установлены с левой стороны двигателя.

Положение ручки крана вдоль шланга соответствует открытому положению крана, поперек – закрытому.

Предохранительный клапан открывает проход масла в радиатор при давлении выше 0.7…0.9 кгс/см2. Масло из радиатора сливается по шлангу через крышку распределительных шестерен (с правой стороны двигателя) в картер.

Вентиляция картера двигателя закрытая, принудительная, действующая в результате разрежения во впускном трубопроводе и в воздушном фильтре. При работе двигателя на холостом ходу и на частичных нагрузках газы из картера отсасываются во впускную трубу, на полных нагрузках – в воздушный фильтр и впускную трубу.

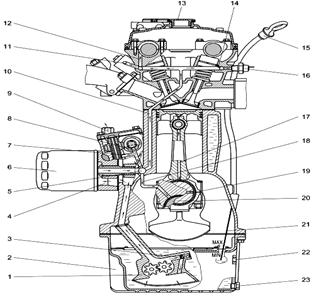

3.3 Схема смазки на поперечном разрезе двигателя
