Рисунок 7 - Поперечный разрез двигателя ЗМЗ 406 (схема смазки)

1 - масляный насос; 2 – масляный картер; 3 – перепускной клапан масляного насоса;

4 – термоклапан; 5 – центральная масляная магистраль; 6 – масляный фильтр;

7, 8, 10, 11, 12, 14, 17, 18, 19 – каналы подачи масла; 9 – штуцер термоклапана отвода масла в радиатор; 13 – крышка маслоналивного патрубка; 15 – рукоятка указателя

уровня масла;

16 – датчик сигнализатора аварийного давления масла; 20 – коленчатый вал;

21 – стержневой указатель уровня масла; 22 – отверстие подсоединения штуцера шланга подвода масла из радиатора; 23 – пробка слива масла

4. Карбюратор К-151, система ускорительного насоса

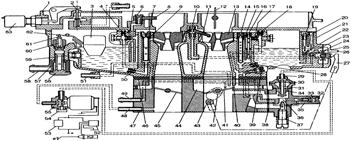

Рисунок 8 - Схема карбюратора К-151

1 — крышка; 2 — клапан разбалансировки поплавковой камеры (только на карбюраторах К-151В); 3 — поплавок; 4 — воздушный жиклер переходной системы вторичной камеры; 5 — топливный жиклер переходной системы вторичной камеры; 6 — резьбовой винт-держатель распылителя эконостата; 7 — главный воздушный жиклер вторичной камеры; 8 — распылитель эконостата; 9 — эмульсионная трубка главной дозирующей системы вторичной камеры; 10 — держатель распылителя ускорительного насоса с нагнетательным клапаном; 11 — распылитель ускорительного насоса; 12 — воздушная заслонка; 13 — вставной малый диффузор вторичной камеры с распылителем; 14 — главный воздушный жиклер первичной камеры; 15 — эмульсионная трубка главной дозирующей системы первичной камеры; 16 — блок топливного и воздушного жиклеров холостого хода с эмульсионной трубкой; 17 — эмульсионный жиклер системы холостого хода; 18 — второй воздушный жиклер холостого хода; 19 — регулировочная игла на жиклере дренажного канала ускорительного насоса; 20 — ограничитель хода всасывающего шарикового клапана ускорительного насоса; 21 — корпус карбюратора; 22 — перепускной (дренажный) жиклер ускорительного насоса; 23 — шарик всасывающего клапана ускорительного насоса; 24 — пружина хода всасывания диафрагмы ускорительного насоса; 25 — диафрагма ускорительного насоса; 26 — крышка диафрагмы ускорительного насоса; 27 — рычаг привода ускорительного насоса; 28 — главный топливный жиклер первичной камеры; 29 — штуцер клапана ЭПХХ; 30 — диафрагма клапана ЭПХХ; 31 — запорный клапан ЭПХХ; 32 — вставной пластмассовый ограничитель поворота винта "качества"; 33 — винт регулировки состава смеси ("винт качества") на холостом ходу; 34 — разгрузочное поддиафрагменное отверстие в корпусе клапана ЭПХХ; 35 — корпус экономайзера принудительного холостого хода (узел холостого хода); 36 — отверстие регулируемого воздушного канала системы холостого хода; 37 — винт регулировки частоты вращения коленчатого вала на холостом ходу; 38 — прокладка узла холостого хода; 39 — дополнительный винт регулировки состава смеси на главной топливоподающей ветви системы холостого хода (только на ранних модификациях карбюраторов); 40 — переходное щелевое отверстие системы холостого хода; 41 — дроссельная заслонка первичной камеры; 42 — кулачок привода рычага ускорительного насоса; 43 — ролик рычага ускорительного насоса; 44 — входное окно воздушного канала системы холостого хода; 45 — дроссельная заслонка вторичной камеры; 46 — термоизоляционная наборная прокладка корпуса карбюратора; 47 — корпус дроссельных заслонок; 48 — штуцер отбора разрежения к электромагнитному клапану управления ЭПХХ; 49 — штуцер отбора разрежения к вакуумному регулятору опережения зажигания; 50 — главный топливный жиклер вторичной камеры; 51 — штуцер отбора разрежения к клапану рециркуляции отработавших газов; 52 — силовая цепь блока управления ЭПХХ; 53 — цепь микропереключателя управления ЭПХХ; 54 — фильтр на вентиляционном штуцере электромагнитного клапана управления ЭПХХ; 55 — электромагнитный клапан управления ЭПХХ; 56 — винт крепления топливных штуцеров поплавковой камеры; 57 — топливный фильтр; 58 — топливный штуцер; 59 — пробка на стенке поплавковой камеры; 60 — запорный клапан поплавкового механизма; 61 — серьга запорной иглы; 62 — язычок поплавка; 63 — электромагнит привода клапана разбалансировки поплавковой камеры (только на карбюраторах К-151В)

4.1 Назначение и устройство система ускорительного насоса

Из названия ясно, что ускорительный насос обеспечивает разгонную динамику автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В этом случае рычаг, соединенный серьгой с тягой, воздействует на планку и перемещает поршень вниз. Давление топлива под поршнем повышается, и обратный клапан закрывается, препятствуя перетеканию его в поплавковую камеру. Через открывшийся нагнетательный клапан и распылитель в смесительную камеру дополнительно впрыскивается топливо. Горючая смесь кратковременно обогащается.

В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой – демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

4.2 Принцип действия системы

Из принципа работы двигателя видно, что для выполнения одного такта, при котором происходит сгорание рабочей смеси и расширение газов, необходимо три подготовительных такта: выпуск, впуск и сжатие. Совокупность процессов, происходящих в цилиндре во время его работы, в определенной последовательности (впуск, сжатие, рабочий ход, выпуск) называется рабочим циклом.

Первый такт-впуск - служит для наполнения цилиндра горючей смесью. Поршень перемещается от в.м.т. к н.м.т., клапан впускного отверстия открыт, а выпускного закрыт. Под действием разрежения горючая смесь заполняет полость цилиндра над поршнем.

Второй такт-сжатие - служит для подготовки рабочей смеси к воспламенению. Поршень перемещается вверх от н.м.т. к в.м.т., оба отверстия закрыты клапанами, объем, занимаемый рабочей смесью, уменьшается в 6,5-6,7 раз, смесь сжимается, и давление в цилиндре достигает 10-12 кГ/сж2. При этом рабочая смесь нагревается до 300-400° С.

Третий такт-рабочий ход (сгорание и расширение) - служит для преобразования энергии сжигаемого топлива в полезную механическую работу. Сжатая рабочая смесь воспламеняется электрической искрой; выделяемое при этом тепло нагревает газы до температуры 2200-2500° С. Расширяющиеся газы - создают давление в цилиндре над поршнем в 35-40 кГ/см2, под действием которого поршень перемещается вниз от в.м.т. к н. м.т. Оба отверстия при этом закрыты клапанами.
