Техническая эксплуатация автомобилей - способы диагностирования

Приспособление КИ-9917 предназначено для проверки герметичности форсунок и давления топлива в момент начала впрыскивания при диагностировании и устранении неисправностей дизель ной топливной аппаратуры. Приспособление может быть использовано также для проверки герметичности секции топливного насоса и развиваемого им давления на пусковых оборотах двигателя. Проверяют техническое состояние следую

щим образом. Заливают топливо в цилиндр ручки-резервуара и прокачивают приспособление. Затем снимают топливопровод проверяемой форсунки с секции топливного насоса и присоединяют его к нагнетательному штуцеру приспособления (при необходимости используют переходник). Приводят в действие насос приспособления (плунжерную пару) рукояткой со скоростью 60 .80 качков в минуту. Давление начала впрыскивания и герметичность форсунки определяют по манометру и визуально.

Приспособление КИ-16301А (35) предназначено для диагностирования элементов топливной аппаратуры дизелей. Его выпускают взамен устройств КИ-4802 и КИ-9917. Приспособление состоит из литого корпуса 16, ручки-резервуара 2, приводной ручки 1, манометра 3, переходника 5. Внутри корпуса 16 установлены плунжерная пара 7, нагнетательный клапан 75, пружина 17. При проверке форсунок подсоединяют переходник к штуцеру форсунки, с помощью приводной ручки (30 .40 качков в минуту) нагнетают топливо в форсунку. По манометру определяют давление начала впрыскивания топлива. При проверке прецизионных пар топливного насоса присоединяют приспособление к насосной секции с помощью топливопровода высокого давления от проверяемой секции топливного насоса. При полной подаче топлива стартером проворачивают коленчатый вал двигателя и по манометру определяют давление, создаваемое плунжерной парой топливного насоса. После прекращения проворачивания коленчатого вала стартером по времени падения давления определяют герметичность нагнетательного клапана.

Диагностирование системы питания дизельных двигателей

Подключить к системе топливоподачи низкого давления приспособление КИ-4801. Для этого один из наконечников приспособления подсоединить к нагнетательной магистрали подкачивающего насоса перед фильтром тонкой очистки топлива, а другой - между фильтром и топливным насосом

Прокачать систему топливоподачи. удалив из нее воздух. Пустить двигатель и установить частоту вращения коленчатого вала 2100 об/мин

Пустить двигатель и установить номинальную частоту вращения коленчатого вала, равную 2100 об/мин. Визуально осмотреть воздушный тракт

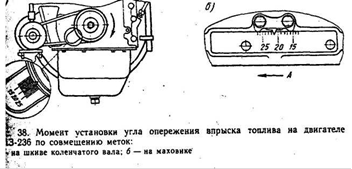

Подготовить прибор к работе. Для этого вывернуть пробку из корпуса устройства КИ-4870, левой рукой взять прибор 1 (38) глазком 2 к себе и удерживать его в вертикальном положении, а в правую - взять шланг 4 с наконечником 6

Прикладывая резиновый конец наконечника к местам возможного нарушения герметичности воздушного тракта (к местам крепления воздуховодов, фильтров и т.д.), наблюдать за уровнем жидкости в глазке 2. При проверке наконечник прибора менять в соответствии с конфигурацией проверяемых мест. Опускание жидкости в глазке прибора означает подсос воздуха. Места нарушения герметичности отметить, а затем загерметизировать прибором КИ-652

Снять форсунки с двигателя. Разобрать и очистить их от нагара. Нагар с распылителей следует удалять медным или алюминиевым скребком с волосяной щеткой, предварительно размягчив нагар в ванночке с бензином. Промыть и собрать форсунки

Установить форсунку на прибор и провести нагнетание в нее топлива при включенной полости манометра прибора. Как только начнется впрыск топлива, продолжая медленно нагнетать его в форсунку, определить по манометру давление начала подъема иглы распылителя. Давление начала впрыскивания должно быть для двигателей ЯМЗ-236 и ЯМЗ-238 15 + 0,5 МПа

Остановить двигатель. Ввернуть пробку в корпус устройства и уложить его в пенал.

Лабораторная работа №5. Диагностирование тормозной системы автомобиля методом стендовых и дорожных испытаний

Цель работы: определить показатели эффективности тормозного управления и устойчивости движения автомобиля при торможении и сделать оценку состояния в соответствии с ГОСТ Р 51709-2001.

Оборудование и приборы:

Автомобиль ВАЗ-21093

Измеритель эффективности тормозных систем "Эффект".

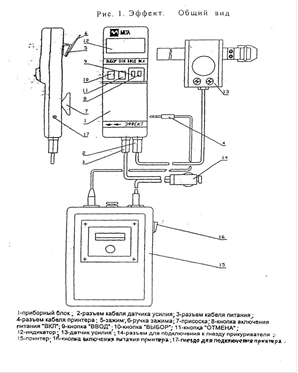

Ознакомление с назначением и устройством прибора

Прибор предназначен для проверки технического состояния основных тормозных систем транспортных средств (ТС) методом дорожных испытаний по ГОСТ 51709-2001. Прибор определяет, в соответствии с ГОСТ установившееся замедление Jycт, пиковое значение усилия нажатия на педаль Рпм, длину тормозного пути St, время срабатывания тормозной системы tcp, начальную скорость торможения Vo и линейное отклонение ТС при торможении. Прибор также производит перерасчет нормы тормозного пути St к реальной начальной скорости торможения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА.

Диапазон контролируемых параметров

установившееся замедление Jуст м/с2 0-9,5

усилие нажатия на педаль Рпм, кГс10-100

тормозной путь St, м 0-50

начальная скорость торможения Vo, км/ч 20-50

пересчитанная норма тормозного пути St*,m 0-50

время срабатывания тормозной системы tcp,c 0-3

линейное отклонение при торможении, м 0-5

Напряжение питания, В 12+2

Потребляемая мощность, Вт, не более 2

Габаритные размеры прибора,

электронный блок 205x75x50 мм

датчик усилия 135x95x70 мм

Масса прибора,

электронный блок 0,3 кг

датчик усилия 0,5 кг

Диапазон рабочих температур -10: +40 С

Средний срок службы 6 лет

В приборе предусмотрено:

вывод результатов измерений на печатающее устройство;

подключение компьютера типа NOTEBOOK и передача информации в процессе торможения (усилие нажатия на педаль, линейное отклонение, замедление) по каналу связи RS 232

Порядок выполнение работ.

Работу с прибором осуществляет один оператор.

Включить прибор кнопкой "ВКЛ". Включить принтер. На индикаторе прибора появиться надпись: "НАГРЕВ". В течении некоторого времени (не более 5 минут) прибор производит термостабилизацию входящих в его состав узлов. Затем на индикаторе появляется сообщение: "НОМЕР ТС" Ввести трехзначный номер ТС. Набор номера начинается со старшей цифры кнопкой "ВЫБОР". Выбрать значение старшей цифры. Нажать кнопку "ВВОД" и т.д.

На индикаторе прибора появляется сообщение ХАРАК-КА ТС - М 1 Нажатием кнопки "ВЫБОР" выбрать категорию ТС, соответствующую проверяемому транспортному средству в соответствии с ГОСТ 25478-91.

Нажать кнопку "ВВОД". Выбранная категория ТС будет введена в память прибора.

На индикаторе добавится надпись: "ОД" - одиночное ТС.

Кнопкой "ВЫБОР" можно изменить тип ТС на "АП"-автопоезд.

Выбрать кнопкой "ВЫБОР" тип ТС, соответствующий проверяемому ТС.
