Техническая эксплуатация автомобилей - способы диагностирования

Номер ТС - 093

Характеристика ТС -М1

Категория ТС - ОД

Полная масса - 1370 кг

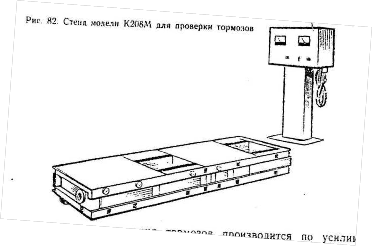

Стенд тормозной, стационарный, роликовый, модель К208М (рис.32). предназначен для проверки тормозной системы с принудительным приводом колес автомобиля. с нагрузкой на ось до 20 QUO Н и. колеей 1100-1800 мм. В конструкцию стенда входят: пульт управления; опорное устройство, состоящее из двух блоков р

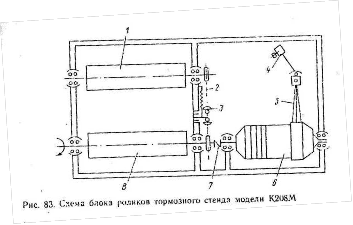

оликов; пневматический подъемник, обеспечивающий свободный въезд автомобиля на стенд; блок подачи воздуха с воздухораспределителем и аппаратный шкаф. На стенде измеряются тормозная сила на отдельных колесах и синхронность срабатывания тормозов колес отдельной оси, время срабатывания тормозного привода и усилие, прикладываемое к педали тормоза через силоизмерительное устройство. Оценка состояния тормозов производится по усилию, измеряемому при прокручивании заторможенных колес автомобиля блоками беговых роликов стенда (рис.83).

Развиваемый при этом роликами 8, 1 крутящий момент, пропорциональный тормозному моменту на колесе, создает на корпусе их электродвигателя 6 реактивный момент, который через рычаг воспринимается датчиком давления 4 и подается на измерительные приборы пульта управления, где расположены два микроампер метра со стабилизатором напряжения, фиксирующие тормозные силы на отдельных колесах оси, так как блики роликов имеют авто номньк1 приводы oт электродвигателя 6' через муфту 7 и непнук передачу 2 с натяжным устройством 3. Диапазон измерена тормозной силы 0-5000 Н (0-500 кгс); имитируемая скорость движения автомобиля 5 км/ч; питание от трехфазной сети переменного тока 380/220 В и частотой 50 Гц; давление воздуха, подаваемого в цилиндры подъемника.0.6 МПа.

Тормозные стенды для диагностирования тормозных качеств грузовых автомобилей, автобусов и прицепов выпускаются следующих моделей:

К251.1 и К4Ж - стационарные, роликовые с допустимой нагрузкой на ось до 60 кН: КИ4998 и КИ8925 ГОСНИТИ - стационарные, роликовые с допустимой нагрузкой на ось до 40 кН (4,0 тс) и 50 кН (5,0 тс) соответственно.

Основными узлами стендов являются: пульт управления; два блока роликов с индивидуальным приводом и нагрузочным устройством; пневмоподъемник двустороннего действия, обеспечивающий свободный въезд и съезд автомобиля со стенда.

В пульте управления стендом КИ4898 (рис.84) находятся измерительная аппаратура и кнопки управления электрической системой. На панели приборов пульта установлены: два микроам-перметрз 10 и 16 на 0-100 мА, предназначенные для фиксации тормозных сил правого и левого колес автомобиля; микроамперметр для фиксации усилия на тормозной педали; два электросекундомера 9 и 17 для определения времени срабатывания тормозного привода. В центре панели расположены: переключатель 7 пределов значении тормозных сил от (I до 10 000 II, тумблер 8 (700-1400) переключения диапазонов изменения тормозных сил, а также сигнальная красная лампа 18, включающаяся при установке подъемников в верхнем положении (съезд), и сигнальная зеленая лампа 5 готовности системы. На сторонах панели находятся сигнальные лампы // и /5 блокировки правого и левого колес автомобиля. В нижней части расположены: общая кнопка / "Стоп" для отключения электродвигателей, кнопка пуска электродвигателей правого 25 и левого 2, кнопка-сброс 3, кнопка готовности секундомера 4, лампы 6" и 19 готовности пуска левой и правой стороны стенда, тумблер 21 готовности стенда к пуску и 22 включения ламп освещения пульта 12 и 14, тумблер 24 включения пневмоподъемника; 20-передняя панель; 23-опора пульта.

В комплекте стенда находятся: гидравлический педаметр. который подключается к пульту 26; контактный датчик для включения электросекундомеров и пульт дистанционного управления.

Блоки роликов, правый и левый (рис.85), аналогичны по конструкции. Они состоят из рамы 13; ведущего 8. ведомого 9 роликов; двухступенчатого цилиндрического редуктора 2, соединенного с электродвигателем 12 цепной передачей /; упругой муфты 3\ пневматического подъемника 7; нагрузочного 11 и тарировочного 4 устройства; натяжного 10 и отбойного 6 роликов; цепь,5 соединяет ролики 8 и 9.

Реактивный момент, возникающий при торможении роликов, воспринимается гидроэлектрическим нагрузочным устройством //, где при помощи датчика давление жидкости в цилиндре преобразуется в электрические сигналы, регистрируемые микроамперметрами на пульте управления и протарированные на величину тормозной силы.

Деселерометр модели 1155М (рис.86) предназначен для оценки эффективности действия тормозов путем замера максимального замедления движения автомобиля при торможении.

Литература

1. "Положение о ТО и ремонте подвижного состава автомобильного транспорта", М., Транспорт, 1986 год;

2. Суханов Б.Н., Борзых И.О., Бедарев Ю.Ф. "ТО и ремонт автомобилей", М, Транспорт, 1991 год;

3. Кузнецов Ю.М. "Охрана труда на предприятиях автомобильного транспорта", М., Транспорт, 1985 год;

4. Крамаренко Г.В., Барашков И.В., Техническое обслуживание автомобилей: Учебник для автотранспортных техникумов. - М.: Транспорт, 1982. - 368с., ил

5. Хасанов Р.Х. "Основы технической эксплуатации автомобилей", "Оренбургский государственный университет", Оренбург 2003

6.Э.Х. Робинович. "Техническая эксплуатация автомобилей". Харьков, 2004

7. Дажин В.Г., Евдокимов Б.П., Свойкин В.Ф. Техническая эксплуатация автомобилей: Методическое пособие с элементами НИРс по разработке технологического процесса технического обслуживания автомобилей и лесных машин для студентов специальностей 1502 и 1704 всех форм обучения. - Вологда-Сыктывкар, 2001. - 26 с.

8. Иванов В.Б., Ковалик А.Г. Справочник по нормированию труда на автомобильном транспорте. - Киев: Тэхника, 1991. - 174 с.

9. Селиванов С.С., Иванов Ю.В. Механизация процессов технического обслуживания и ремонта автомобилей. - М: Транспорт, 1984. - 198 с., ил.

10. Сборник нормативов трудоёмкостей на предпродажную подготовку, техническое обслуживание и ремонт легковых автомобилей производства ГАЗ. Изд.2-е (дополненное и переработанное). - Н. Новгород: ЗАО "ГАЗтехсервис", 1999.

11. Техническая эксплуатация автомобилей: Учебник для Вузов/ под ред. Г.В. Крамаренко. - М: Транспорт, 1983.
