Техническая эксплуатация автомобилей - способы диагностирования

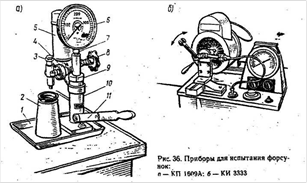

Прибор ОР-9928 для определения засоренности воздухоочистителя, устройство для проверки герметичности впускного тракта КИ-13948 или КИ-4870, моментоскоп КИ-13902 или КИ-4941, прибор КИ-13943 или КИ-4801 для проверки давления в системе низкого давления топлива, приборы для проверки плунжерных пар и нагнетательных клапанов топливных насосов дизельных двигателей КИ-16301А или КИ-4802; приспособлени

е для проверки форсунок КИ-16301А или КИ-9917; схемы и плакаты перечисленных приборов и устройств; инструкции заводов-изготовителей; инструмент ПИМ-1514 (большой набор), анализатор топливной аппаратуры.

Устройство КИ-4870 ( 30) предназначено для обнаружения мест нарушения герметичности впускного воздушного тракта двигателей внутреннего сгорания. Поиск мест подсоса, различных неплотностей во всасывающем тракте осуществляется при работе двигателя на максимальном скоростном режиме. Для этого вывертывают винт 6 до нижней кромки отверстия 5, затем левой рукой берут прибор глазком к себе, а в правую руку берут резиновую трубку с вилкой и наконечником 9. Прикладывая наконечник к местам возможного нарушения герметичности на воздушном тракте работающего двигателя, наблюдают за уровнем жидкости. Если жидкость начнет опускаться, значит, обнаружена щель, через которую происходит подсос воздуха в воздушный тракт. Необходимо проверить все возможные места нарушения герметичности, отметить и устранить их. Для удобства работы (поисков) можно применять другой наконечник, прилагаемый к устройству. Для съема и установки наконечников необходимо взять в левую руку вилку 8, повернуть наконечник 9 так, чтобы штифты наконечника вышли на линию осевой щели и вытащить наконечник на себя. После окончания работы необходимо завинтить до упора винт 6 и уложить устройство в пенал. В качестве жидкости можно использовать (в случае отсутствия антифриза) дизельное топливо зимнего сорта или керосин.

Индикатор КИ-13948 предназначен для контроля герметичности впускного воздушного тракта двигателей. Индикатор состоит из вакуумметра, корпуса и присоединительной арматуры. По сравнению с КИ-4870 прибор КИ-13948 позволяет количественно оценить техническое состояние впускного тракта. Герметичность впускного воздушного тракта и техническое состояние цилиндропоршневой группы двигателя определяются по максимальному разряжению во впускном тракте. При диагностировании прибор устанавливают на горловину воздухоочистителя или к открытому отверстию впускного коллектора; при этом необходимо обеспечить герметичность соединения.

Моментоскоп КИ-4941 (31) предназначен для определения момента начала нагнетания топлива секциям топливного насоса дизельных двигателей. Моментоскоп вместе с пружиной укладывается в полиэтиленовый футляр 6 и закрывается крышкой 8. Наличие специальной пружины, устанавливаемой взамен пружины нагнетательного клапана секции топливного насоса на время проверки, позволяет определить момент начала нагнетания (подачи) топлива новыми и изношенными плунжерными парами. Для определения момента начала нагнетания топлива отсоединяют от секции топлив ного насоса трубку высокого давления. При определении момента начала нагнетания топлива секциями насоса с изношенными плунжерными парами необходимо заменить пружину нагнетательного клапана на секции пружиной 7 моментоскопа.

Прокачать топливную систему рукояткой подкачивающей помпы до полного удаления пузырьков воздуха и включить полную подачу топлива. Прокручиванием коленчатого вала двигателя при снятой компрессии заполнить топливом стеклянную трубку 5 моментоскопа. Сдавливая резиновуютрубку 4, удалить лишнее топливо и, продолжая прокручивать коленчатый вал, следить за уровнем топлива в стеклянной трубке. Начало повышения уровня топлива в трубке является моментом начала нагнетания топлива секцией топливного насоса. По окончании проверки снять моментоскоп с секции топливного насоса, протереть и уложить его в футляр вместе с пружиной. Установить на место пружину нагнетательного клапана и подсоединить трубку высокого давления к секции топливного насоса.

Устройство КИ-13902 предназначено для определения угла начала нагнетания топлива насосными элементами топливного насоса в момент начала открытия впускных клапанов механизма газораспределения дизельного двигателя. Состоит из моментоскопа, набора технологических пружин, четырех чертильных сменных игл, указателя и магнита (комплектность КИ-4941). Кроме того, для измерения моментов начала нагнетания топлива и углов начала открытия впускных клапанов по отношению к в. м. т. поршня в комплект устройства входит набор шаблонов угломеров. Угол измеряют между рисками, нанесенными на одной из заранее определенной вращающейся детали. Положение вращающейся детали фиксируют с помощью указателя, закрепленного на двигателе магнитом.

Устройство КИ-4801 (32) предназначено для проверки давления в системе топливоподачи низкого давления в дизельных двигателях. Для проверки технического состояния топливоподачи низкого давления необходимо наконечники устройства подсоединить в систему топливоподачи низкого давления до фильтра тонкой очистки топлива и после него. Перед проверкой давления удалить из системы воздух, открыв запорный клапан 6 и прокачав систему насосом ручной подкачки. Давление проверяют при работающем двигателе. При проверке подкачивающего насоса наконечник устройства подсоединить к нагнетательному штуцеру насоса.

Приспособление КИ-13943 ( 33) предназначено для проверки состояния подкачивающего насоса, а также степени загрязненности фильтрующих элементов тонкой очистки (ФТО) топлива. Приспособление состоит из резинотканевого рукава 4, к которому с одной стороны присоединены демпферное устройство 7 с набором прокладок 5 и б, манометр 8 с чехлом 9, а с другой - наконечник 3 для подсоединения к входу ФТО с помощью болта 2 с шайбами 1. Топливопровод 10 предназначен для слива топлива на выходе ФТО.

При проверке технического состояния подкачивающего насоса приспособление устанавливают на вход ФТО с помощью полого болта 2, коленчатый вал дизеля прокручивают стартером при выключенной подаче топлива и по манометру приспособления определяют максимальное давление, развиваемое подкачивающим насосом. При проверке степени загрязненности фильтрующих элементов тонкой очистки топлива дополнительно на выход ФТО устанавливают топливопровод 10, топливо прокачивают ручным подкачивающим насосом с определенной частотой, при этом фиксируют показания манометра. Приспособление КИ-13943 разработано для замены КИ-4801 и отличается простотой исполнения, меньшими габаритными размерами и массой, более рациональной технологией определения давления.

Устройство КИ-4802 (34) предназначено для проверки технического состояния плунжерных пар и нагнетательных клапанов топливных насосов дизелей. Для проверки устройство КИ-4802 присоединяют к одной из секций топливного насоса с помощью накидной гайки топливопровода. Затем, прокручивая двигатель с помощью пускового устройства и плавно включая подачу, доводят давление до 20 .25 МПа и прекращают прокрутку. При падении давления до 15 МПа включают секундомер и выключают его при давлении 10 МПа. Если давление, создаваемое плунжерными парами, не ниже 25 МПа (у двигателей с непосредственным впрыском 30 МПа), а время падения давления в указанном выше интервале не менее 10 с, то плунжерная пара и нагнетательный клапан пригодны к дальнейшей эксплуатации.
