Изыскания и проектирование автомобильных дорог

Kc - коэффициент суммирования (20)

g =1,04

Tрдг = расчётное число расчётных дней в году (145)

Kn = коэффициент учитывающий вероятность отклонения суммарного отклонения от среднеожидаемого (1,49)

6. Определяем величину минимального модуля упругости:

Emin = 98,65 * ( Lg ∑ Nрасч.- c )

С – империчес

кий коэффициент (3,55)

Emin = 98,65 * ( Lg 1170679,888 – 3,55) = 98,65 * 2,51 = 247,6115

Сравниваем с табличным и для дальнейшего расчёта принимаем наибольший модуль упругости, т.е. 247.

7. Определение модуля упругости грунта:

Wрасч. = ( Wтабл. + ∆1W - ∆2W ) * ( 1 + 0,1 * t ) - ∆ 3

Wтабл. – среднее многолетнее значение относительной влажности грунта ( 0,7)

∆1W – поправка на конструктивные особенности проезжей части и обочин (0,08)

t – коэффициент нормативного отклонения (2,19)

∆ 3 – поправка на влияние суммарной толщины стабильных слоёв дорожной одежды (0)

Wрасч. = ( 0,7 + 0,00 – 0,08 ) * ( 1 + 0,1+2,19 ) – 0 = 0,75578 = 0,75

Определяем модуль упругости грунта по относительной влажности и виду грунта. ( Eгр. = 46 мПа )

Назначаем конструкцию и расчётное значение расчётных параметров для расчёта по упругому прогибу.

Грунт земляного полотна Е гр. = 46 мПа

Составляем отношение:

По монограмме определяем: n1 = 0,42

По монограмме определяем: n2 = 0,39

По монограмме определяем: n3 = 0,12

По монограмме определяем: n4 = 0,11

Е общ. = n4 * E1= 0,11 * 3200 = 352

Определяем коэффициент прочности по упругому прогибу:

1,38 < 1,42

Расчёт поправки на устройство дорожной одежды

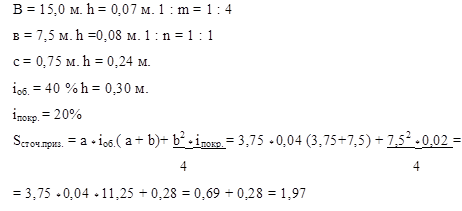

1. Определение площадь поперечного сечения сточной призмы:

2. Определяем площадь асфальтобетонного слоя:

Sа /б. = ( b +2c) * ( h1 + h2 ) = ( 7,5 + 2 * 0,75) * (0,07 + 0,08) = 9 * 0,15 = 1,35

3. Определяем площадь основания:

Sосн. = ( b +2c) * h3 + n * h32 = (7,5+2 * 0,75) * 0,24 + 1 * 0,242 = 2,22

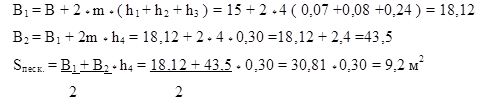

4. Определяем площадь песка:

5. Определяем общую площадь:

Sобщ. = (Sа /б. + Sосн. + Sпеск.) - Sсточ.приз. = (1,35 + 2,22 + 9,2) – 1,97 = 10,8

4. Искусственные сооружения, расчет трубы

1. Определение максимального расхода воды от ливневого стока.

Исходные данные:

1. Площадь водосборного бассейна (F = 1,4 км2).

2. Длина главног лога (Lл=1 км).

3. Уклон главног лога (iл = 8%).

4. Пикетажное положение (ПК 8+00).

5. Грунт земляного полотна (Суглинок тяжёлый).

6. Вероятность превышения (ВП – 2%).

Qл. = 16,7 * aл. * kт * £ *µ * F

ал. – интенсивность ливня продолжительностью 1 час (мм / мин.) (0,74).

Номер ливневого района – 4.

кт. – коэффициент приведения часовой интенсивности ливня к расчётной (2,53%).

£ - коэффициент потерь стока (0,56 км2).

µ - коэффициент редукции (0,476).

Qл. = 16,7 * 0,74 * 2,53 * 0,56 * 0,476 * 1,4 = 11,67 м3 / сек.

Определяем полный объём стока:

2. Расчёт стока талых (снеговых) вод.

K0 – параметр характеризующий дружность половодья. (K0 = 0,010 ; n = 0,17)

hрасч. - расчётный слой стока половодья.

h =h * Kр.

h – средний многолетний слой стока половодья(140 мм).

Поправочный коэффициент для тяжёлых суглинков 1,1%.

H = 140 * 1,1 = 154

Определяем коэффициент вариации по картам.

Сvh = 0,35

Сvh = 0,35 * 1,25 = 0,43

Определяем коэффициент ассиметрии

Для Ленинградской области: Сsh = 3 Сvh

Kр. = 2,3 (определяем по графику)

hрасч. = 154 * 2,3 = 354,2 м3 / сек.

δ1 – процентная озёрность (1).

δ2 – процент на залесённость (1).

За расчётный принимаем наибольший расход, по нему назначаем отверстие искусственного сооружения.

Сравниваем: Qл. и Qт. 11,67 > 4,27 => Qр. = Qл. = 11,67

По расчётному расходу назначаем диаметр трубы.

В безнапорном режиме 2 метра.

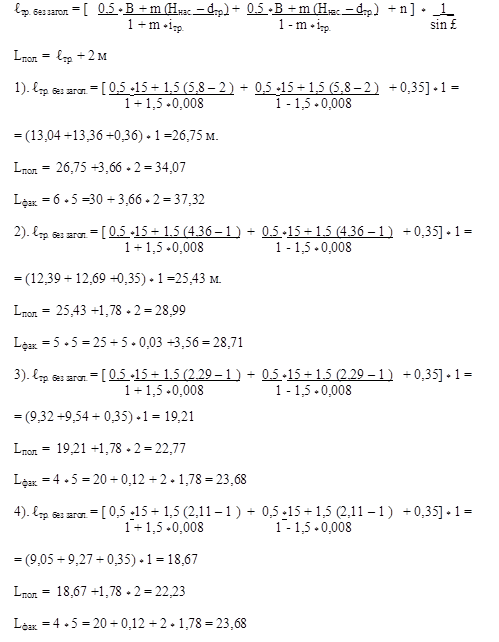

3. Определяем длину трубы.

Определяем длину трубы при h до 6 метров.

5. Охрана окружающей среды

Рекультивация земель, занимаемых во временное пользование

В настоящее время рекультивации подлежат все земли, временно занимаемые на период строительства под боковые резервы грунта, карьеры грунта и строительных материалов, временные отвалы растительного грунта, землевозные дороги, временные производственные сооружения и т.д. В настоящем проекте предусмотрена только рекультивация придорожной полосы, включая боковые резервы грунта, временные отвалы растительного грунта и землевозные полосы для движения и маневрирования дорожных машин и транспорта.

Проектом предусмотрено до начала основных работ снятие растительного грунта в основании насыпей и площадях, занимаемых выемками, боковыми резервами и землевозными путями, и его укладка во временные отвалы. После окончания работ растительный грунт отвалов используется для восстановления (рекультивации) нарушенных земель и приведение их в состояние, пригодное для сельского хозяйства. Оставшийся растительный грунт предусмотрено использовать для укрепления откосов земляного полотна, откосов и дна водоотводных сооружений.
