На 16-й позиции выпрямительный мост оказывается включенным на полное напряжение всех восьми секций обмотки низшего напряжения трансформатора. Для уменьшения нагрева контактора 8 параллельно ему включен контактор 10.

На 17-й и 18-й позициях включаются контакторы Ш1 и ШЗ, ослабление возбуждения двигателей достигает 53,5%. На 19-й, последней, рабочей позиции главного контроллера поле двигателе

й дополнительно ослабляется до 32% включением контакторов Ш2 и Ш4. Эта позиция соответствует положению IV контроллера машиниста и позволяет реализовать наивысшую скорость поезда.

На электропоездах ЭР9Е с целью повышения сцепного веса моторного вагона применена схема поосного выравнивания коэффициентов тяги. При замыкании силовой цепи обмотки возбуждения тяговых двигателей разгруженных колесных пар (первой и третьей по ходу движения поезда) постоянно зашунтированы резисторами. Для этого между средними точками обмоток возбуждения тяговых двигателей М1-М2 (МЗ-М4) и общими точками контакторов реверсора В1-Н1 (ВЗ-НЗ) включены резисторы Р12-Р4 (Р13-Р7). В зависимости от направления движения эти резисторы подключаются параллельно обмоткам возбуждения двигателей Ml и МЗ (при движении вперед) или М2 и М4 (при движении назад).

Таким образом, обеспечивается автоматическое ослабление поля разгруженных колесных пар шунтированием их обмоток возбуждения от момента пуска до выхода на автоматическую характеристику полного возбуждения. В дальнейшем электропоезд разгоняется ослаблением возбуждения другой пары двигателей замыканием контакторов Ш1 и ШЗ (17 и 18 позиции ГК) и более глубоким ослаблением возбуждения всех двигателей включением контакторов Ш2 и Ш4 (19 позиция ГК).

20-я позиция является холостой. Она обеспечивает равномерное вращение главного контроллера при переходе на 1-ю позицию после «сброса» рукоятки контроллера машиниста — вначале выключаются контакторы 8, 10, Ш4, а затем Ш1, Ш2, ШЗ.

Изменение направления движения поезда осуществляется при помощи реверсоров В1—В4 и HI—Н4 изменяющих направление тока в обмотках возбуждения. В цепь тяговых двигателей МЗ и М4 включена обмотка управления магнитного усилителя УМ электронного реле ускорения. Для определения расхода электроэнергии использован счетчик Wh, токовая обмотка которого питается через трансформатор тока ТТ1, а обмотка напряжения - от вспомогательной обмотки трансформатора 220 В. К этой же обмотке подключен вольтметр, показывающий напряжение в контактной сети с учетом коэффициента трансформации вспомогательной обмотки тягового трансформатора. Ток двигателей контролируют амперметром. А, включенным через трансформатор тока ТТ2.

В силовую цепь входят устройства защиты. На стороне высшего напряжения - высоковольтный вилитовый разрядник РВС; воздушный высоковольтный выключатель ВВ; реле отключения высоковольтного выключателя РОВ, обмотка которого питается от трансформатора тока ТТЗ. На стороне низшего напряжения и на стороне постоянного тока установлены реле заземления РЗ и конденсаторы С2, СЗ, С4. В цепь обеих групп тяговых двигателей включены реле перегрузки РП1 и РП2 и быстродействующее дифференциальное реле БДР. К средним точкам двух групп двигателей подключено реле боксования РБ.

Вывод

Исследовали силовые электрические цепи моторного вагона электропоезда переменного тока ЭР9Е

Цель работы:

Исследовать электрические цепи управления моторного вагона электропоезда переменного тока ЭР9Е

Порядок работы:

1. Назначение

2. Принцип действия

3. Схема

4. Вывод

Назначение

Цепи управления предназначены для управления электрическими аппаратами локомотива (токоприемники, главный выключатель, главный контроллер и т.д.) для регулирования напряжения на тяговых двигателях.

Чтобы лучше понять взаимную связь электрических машин, электрической аппаратуры и другого электрооборудования, реально существующие электрические цепи представляют в виде схем. Знание электрических схем требуется не только для понимания работы оборудования, управления локомотивом, но и для быстрого обнаружения появляющихся в процессе эксплуатации отдельных неисправностей электрооборудования. Необходимо уметь читать схему, т. е., пользуясь условным ее графическим изображением, проследить путь прохождения тока в электрических цепях локомотива при всех режимах его работы, определить связь и взаимодействие всего электрического оборудования. Для облегчения поиска провода, изображаемые на электрической схеме в виде линий, пронумерованы по участкам.

К цепям управления относят устройства, связывающие контроллер машиниста с низковольтными катушками приборов и аппаратов, контактами реле и блок-контактами силовых аппаратов для необходимой последовательности работы электрооборудования.

В принципиальных электрических схемах приборы и аппараты условно изображают в положении, в котором они находятся при обесточенной цепи управления, отсутствии напряжения в контактной сети, заземленной обмотке высшего напряжения силового трансформатора, открытых дверях высоковольтных шкафов и открытой лестнице подъема на крышу. При этом отсутствует сжатый воздух в цепях управления, вал реверсора находится в положении «Вперед», вал группового переключателя — на 1-й позиции.

На электропоезде ЭР9Е применена косвенная система управления несколькими вагонами с одного поста управления из кабины машиниста. Питание цепей управления осуществляется через поездные и секционные провода. Поездные провода — это провода цепи управления вагона, связанные через междувагонные соединения с одноименными проводами других вагонов в пределах всего поезда. Секционные провода, в отличие от поездных проводов, имеют соединения с одноименными проводами в пределах одной секции М+П или М+Г. Провода цепи управления имеют обозначения. Поездные и секционные провода обозначают номерами 1, 2, 3, 4 и т. д. без индекса.

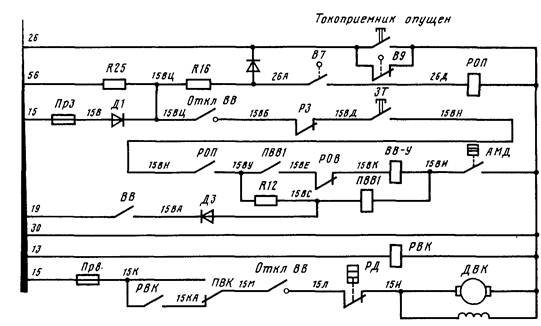

Рис.1 Схема цепей управления ГВ

Схема питания удерживающей катушки выключателя ВВ-У и промежуточного реле ПВВ1 на электропоездах ЭР9Е представлена на рис.1.

Здесь в отличие от схемы электропоезда ЭР9М катушки ВБ-У, ПВВ1 и РОП получают дополнительное питание от провода 56 (плюс аккумуляторной батареи). Тем самым исключено самопроизвольное отключение ВВ и опускание токоприемника при кратковременной потере питания провода 15.

Реле ПВВ1 контролирует наличие питания на катушке ВВ-У. При отсутствии питания контакт ПВВ1 в проводах 25А—25Б в цепи катушки КЛП-П не позволяет поднять токоприемник данного вагона, а замыкающий контакт ПВВ1 в проводах 7Ю-7Я в цепи включающей катушки ВВ не позволяет включить ВВ.

Включение высоковольтных выключателей производят нажатием импульсной кнопки на пульте управления «Восстановление ВВ, защита». Контакт этой кнопки в проводах 15Д-7 замыкается и подает питание на включающую катушку ВВ-В по цепи: провод 15, предохранитель Пр25, контакт РПТ, контакт кнопки в проводах 15Д-У, поездной провод 7. На моторном вагоне: провод 7, размыкающий контакт кнопки «Вкл. ВВ», 7Ш, размыкающий контакт ПВВ-2, замыкающий контакт ПВВ1, собственная блокировка ВВ, включающая катушка ВВ-В, блок-контакт ГК7, провод 30.
