Основные приборы и механизмы тягового электровоза

3. Принцип действия

4. Схема-рисунок

5. Вывод

Назначение:

Электропневматические контакторы применяются в электрических цепях с большой мощностью, где токи достигают сотни ампер, и требуется значительное нажатие силовых контактов, а в цепях с напряжением, достигающим несколько киловольт, необходим значительный раствор контактов чтобы исключить возможность пробоя при отключенном к

онтакторе.

Конструкция и принцип действия

1. Плюсовой контакт

2. Упорная планка дугогасительной камеры

3. Верхний дугогасительный рог

4. Дугогасительные контакты

5. Дугогасительная камера

6. Пружина

7. Нижний дугогасительный рог

8. Пружинный замок дугогасительной камеры

9. Изоляционный кронштейн

10. Блокировочные контакты

11. Направляющая изолятора подвижного контакта

12. Катушка вентиля

13. Вентиль

14. Крышка

15. Цилиндр

16. Стержень

17. Внешний вывод

18. Изолятор

19. Соединительный провод

20. Подвижный контактный держатель

21. Ось

22. Неподвижный контакт

23. Главные контакты

24. Изоляционная стойка

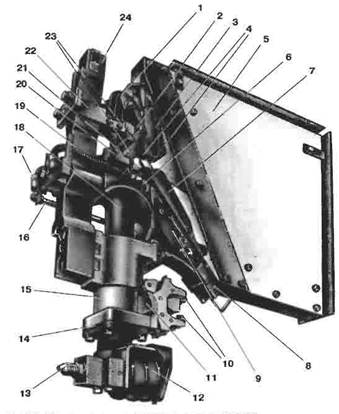

Рис.1. Устройство электропневматического контактора

Все узлы и детали контактора собраны на изоляционном стержне 13 (рис. 1). В конструкцию аппарата входят подвижный 9 и неподвижный 10 контакты, дугогасительная камера 15, пневматический привод и блокировочные контакты. Неподвижный контакт представляет собой кронштейн 11 с дугогасительной катушкой 12 и собственно

контактом 10. На кронштейне 6 подвижного контакта шарнирно установлен рычаг 8 держателя 7 с контактом 9. Рычаг связан изоляционной тягой 5 со штоком пневматического привода.

Привод состоит из цилиндра 3, в котором находятся отключающая пружина, шток, поршень и крышка электромагнитного вентиля 2. Поршень уплотнен резиновыми манжетами.

Контактор имеет лабиринтнощелевую дугогасительную камеру 15 из двух боковин (из композиционного материала) и перегородкой на выходе.

Блокировочные контакты изготовлены в виде отдельного узла 1. Контакты мостикового типа с контактными деталями из серебра закрыты прозрачным корпусом. Они установлены на цилиндре 3

пневматического привода и замыкаются или размыкаются под действием скобы 4, закрепленной на штоке привода. Сжатый воздух, поступая в цилиндр привода, перемещает поршень и подвижную

систему контактора и замыкает главные контакты, одновременно переключая блокировочные контакты.

Размыкаются главные контакты под действием отключающей пружины после снятия питания с катушки вентиля. Воздух из цилиндра выходит через вентиль в атмосферу, подвижная система контактора возвращается в исходное положение, размыкая главные контакты. Возникшая между контактами дуга под действием магнитного поля дугогасительной катушки затягивается в щель дугогасительной камеры, где охлаждается, удлиняется и гаснет.

На пневматическом выводе электромагнитного вентиля имеется втулка с калиброванным отверстием диаметром 1,5 мм, через которое сжатый воздух равномерно поступает в цилиндр привода. Поэтому при включении контакты не испытывают ударных нагрузок.

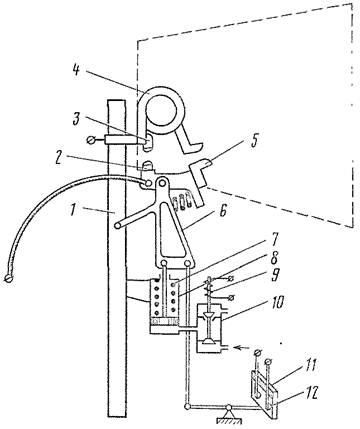

Рис.2. Кинематическая схема электропневматического вентиля

1. Основание2. Главный подвижный контакт

3. Главный неподвижный контакт4. Дугогасительная катушка

5. Разрывной подвижный контакт6. Рычаг

7. Отключающая пружина8. Цилиндр

9. Катушка вентиля10. Вентиль

11. Планка12. Блок-контакты

Вывод:

Исследовали электропневматический контактор 1КП.006 его назначение, устройство и принцип действия.

Цель работы:

Исследовать устройство и принцип действия электропневматического вентиля

Порядок работы:

1. Назначение

2. Устройство

3. Принцип действия

4. Рисунок

5. Вывод

Назначение:

1. Корпус9. Ствол выпускного клапана

2. Выпускной клапан10. Впускной клапан

3. Сердечник11. Пружина

4. Катушка12. Ярмо

5. ЯкорьР. Резервуар сжатого воздуха

6. КрышкаЦ. Цилиндр аппарата

7. КнопкаА. Атмосфера

8. Шпильки

Многие аппараты электровозов переменного тока имеют пневматический привод, который действует при подаче сжатого воздуха в его цилиндр. Доступ сжатому воздуху из резервуара в цилиндры приводов аппаратов и из этих цилиндров в атмосферу открывают и закрывают пневматические клапаны. Управление пневматическими клапанами осуществляется с помощью электромагнитов.

Электромагнит и система клапанов чаще всего размещены в одном аппарате. Простейшим таким аппаратом является электропневматический вентиль.

Вентиль при невозбужденном состоянии своей катушки соединяет цилиндр аппарата, на котором он установлен, с атмосферой и отсоединяет его от источника сжатого воздуха. При возбужденном состоянии катушки вентиль соединяет цилиндр аппарата с источником сжатого воздуха и отсоединяют его от атмосферы.

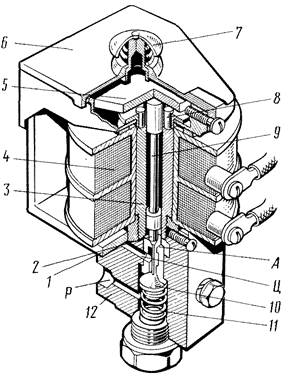

Рис. 1. Электропневматический вентиль

Устройство и принцип действия:

Вентиль включающего типа состоит из корпуса 1 (рис. 1), которым он прикреплен к соответствующему аппарату. Корпус имеет отверстия, ведущие: Р — к резервуару сжатого воздуха, Ц — к цилиндру аппарата и А — к атмосфере. Внутрь корпуса запрессована бронзовая втулка (седло) для клапанов 2 и 10. При возбуждении катушки якорь 5 под действием магнитного потока поворачивается относительно острой грани ярма 12 и нажимает на ствол 9 выпускного клапана 2. Последний своей притирочной поверхностью прижимается к седлу и отсоединяет цилиндр привода от отверстия А, т. е. от атмосферы. Одновременно с этим выпускной клапан 2 давит на ствол впускного клапана 10, преодолевая сопротивление пружины 11. Сжатый воздух поступает через отверстие Р в пространство между притирочными поверхностями впускного клапана и седла и через отверстие Ц в цилиндр привода аппарата.

При прекращении питания катушки 4 пружина 11, преодолев вес обоих клапанов и якоря, отжимает их кверху, вследствие чего доступ сжатого воздуха в цилиндр аппарата прекращается. Отверстие Ц соединяется при этом с отверстием А, и сжатый воздух из цилиндра аппарата выходит в атмосферу.

В сердечник 3 вклепаны две медные шпильки 8 для предохранения якоря от залипания. Проверку работы вентиля вручную производят кнопкой 7, установленной в крышке 6, из немагнитного металла. Выход воздуха в атмосферу регулируется винтом, ввернутым в отверстие А.

Вентили ВВ открытого исполнения применяются двух типов: ВВ-2 и ВВ-3, различающихся расчетными данными катушек. Вентили ВВ-3 снабжены медными демпферными кольцами. При включении и отключении катушки изменяющийся магнитный поток наводит в этих кольцах вихревые токи. Их магнитный поток действует соответственно навстречу или согласно со спадающим потоком катушки, в результате этого происходит замедление и смягчение работы клапанов.
