Расчет пути и времени обгона

После проведённых вычислений необходимо построить графические зависимости ускорения разгоняющегося автомобиля от скорости (рисунок 1.3) и динамического фактора от скорости (рисунок 1.4).

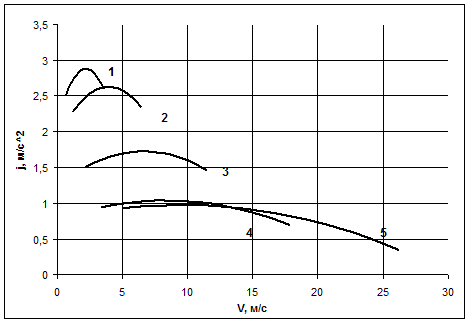

Рисунок 1.3 - Зависимость ускорения от скорости

Рисунок 1.4 - Зависимость динамического фактора от скорости

Дальнейший расчёт рекомендуется производить в табличной форме от значения скорости, равной скорости обгоняемого автомобиля. При этом принимается, что разгон осуществляется до максимально возможной скорости на каждой из передач с последующим переключением на высшую передачу. Передача, с которой начинается разгон, определяется по таблице 3.3, либо по Приложению Б.1.

Для расчета и в данных условиях можно воспользоваться графоаналитическим методом. Для этого кривую ускорения на одной из передач разбивают на ряд интервалов, начиная со скорости, соответствующей скорости обгоняемого автомобиля. При этом считаем, что в каждом интервале скоростей автомобиль движется с постоянным ускорением , величину которого определяют по формуле:

, (1.19)

где и - ускорения соответственно в начале и в конце интервала скоростей, м/с2.

При изменении скорости от Vi до Vi+1 среднее ускорение может быть определено:

, (1.20)

гдеи - скорость в начале и в конце интервала, м/с;

-время прохождения i-го интервала, с;

- изменение скорости при прохождении i-го интервала, м/с.

Следовательно, время разгона в том же интервале скоростей:

, (1.21)

а общее время разгона:

, (1.22)

В случае, когда манёвр обгона невозможно выполнить на одной передаче и необходимо переключатся на другую (как правило повышенную) необходимо оценивать потерю скорости за время переключения, , м/с, которая зависит от дорожных условий и времени переключения, , с, определяемое квалификацией водителя и техническим состоянием автомобиля (можно принять равным 1,3 . 1,5 с для переключения с первой на вторую передачу и 0,5 . 1 с для всех остальных):

, (1.23)

При расчёте пути разгона принимаем условно, что автомобиль в каждом из намеченных интервалов скоростей движется с постоянной скоростью

.

Тогда приращение пути в каждом из интервалов скоростей можно определить:

, (1.24)

Складывая полученные значения получаем общий путь, Sp м, который проходит обгоняющий автомобиль:

, (1.25)

Путь, пройденный за время переключения передачи, вычисляется:

, (1.26)

где Vн— скорость в начале переключения передачи.

Результаты расчетов по формулам (1.20)-(1.22), (1.24) и (1.26) необходимо приводить в виде таблицы 1.4.

Таблица 1.4 - Время и путь обгона в сочетании с разгоном
