Определение основных параметров автомобиля ЗИЛ-131

Так как для порожнего автомобиля D0 = Ga • D / G0 , то масштаб ординаты нужно уменьшить в Ga / G0 = 2,58 раз.

Динамический фактор ограничивается по сцепления:

, (28)

где Fφ – сила тяги по сцеплению, Н.

Так как при движении в условиях, когда может наступить буксование скорость машины невелика, то сопротивлен

ием ветрового напора можно пренебречь (FВ = 0), то формула (28) принимает вид:

, (29)

где φ – коэффициент сцепления (φ = 0,7).

.

Вывод: для заданных дорожных условий, буксования не наступит при движении на любой передаче.

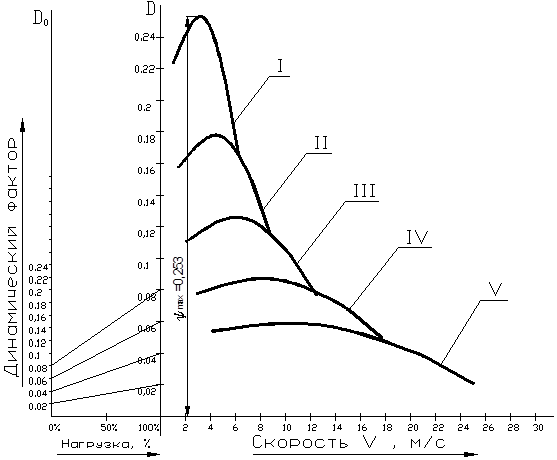

Динамическая характеристика приведена на рисунке 7.

Рисунок 6 – Динамическая характеристика автомобиля

10. Построение графика ускорения автомобиля

Важнейшим динамическим свойством автомобиля является способность к быстрому разгону.

Из уравнения тягового баланса ускорение определяется:

, (30)

где β – коэффициент учета вращающихся масс; ψ – суммарный коэффициент дорожных сопротивлений (ψ = 0,025 [2]); D - динамический фактор.

, (31)

где a – коэффициент дорожных сопротивлений (a = 0,06)

Значения, необходимые для построения графика ускорений рассчитываются по формулам 30 - 31. Результаты приведены в таблице 4.

Таблица 4 – Данные для построения графика ускорений

График ускорений автомобиля приведен на рисунке 8.

Рисунок 8 – График ускорений автомобиля

11. Построение графика тормозного пути автомобиля

Динамические и тормозные свойства автомобиля взаимосвязаны. Чем выше средняя скорость движения, тем лучше должны быть тормозные свойства, т. е. его хорошая динамика.

Построение графика минимального пути торможения автомобиля идет с максимальной скорости 0,9•Vmax до полной остановки V = 0.

Тормозной путь, м:

, (32)

где β – коэффициент учета вращающихся масс (β = 1 [2]);

φ – коэффициент сцепления (φ = 0,7).

Согласно рекомендации Европейской экономической комиссии ООН (ЕЭКООН) тормозной путь не должен превышать:

. (33)

Значения, необходимые для построения графика тормозного пути рассчитываются по формулам 32 - 33. Результаты приведены в таблице 5.

Таблица 5 – Данные для построения графика тормозного пути
