2. Проектирование цепной передачи

2.1 Расчет цепной передачи

Проектный расчет

2.1.1 Шаг цепи p, мм

где - вращающий момент на ведущей звездочке;

;

- коэффициент эксплуатации, который представляет собой произведение пяти поправочных коэффициентов, учитывающих различные условия работы передачи:

где - динамичность нагрузки (с умеренными толчками), =1; ([2], табл.5.7); - способ смазывания (периодический), =1,5; ([2], табл.5.7); - положение передачи, =1; ([2], табл.5.7); - регулировка межосевого расстояния (передвигающимися опорами), = 1; ([2], табл.5.7); - режим работы (двухсменный), = 1,25; ([2], табл.5.7).

;

- число зубьев ведущей звездочки; , где U - передаточное число цепной передачи; ;

округляем до ближайшего нечетного числа ; - допускаемое давление в шарнирах цепи, Н/мм²; скорость υ=0,4 м/с, полагая, что она будет того же порядка, что и скорость тягового органа рабочей машины , ([2], с.94); - коэффициент рядности цепи, для однорядных цепей типа ПР . Вычисляем шаг:

, p=31,75 ПР - 31,75-8900, ([2], табл. К32).

2.1.2 Число зубьев ведомой звездочки

2.1.3 Фактическое передаточное число Uф и его отклонение ∆U от заданного

2.1.4 Оптимальное межосевое расстояние a, мм

Из условия долговечности цепи , где p - стандартный шаг цепи

2.1.5 Число звеньев цепи

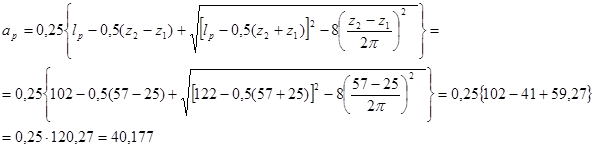

2.1.6 Уточнить межосевое расстояние в шагах

2.1.7 Фактическое межосевое расстояние

2.1.8 Длина цепи

2.1.9 Диаметры звездочек

диаметр делительной окружности:

Ведущая звездочка

Ведомая звездочка

диаметр окружности выступов:

Ведущая звездочка

Ведомая звездочка

где K - коэффициент высоты зуба, K=0,7; Kz - коэффициент числа зубьев; - геометрическая характеристика зацепления, где - диаметр ролика шарнира цепи, ([2], табл. К32);
