Промежуточная железнодорожная станция

Пути и стрелки нумеруют по правилам, изложенным в (3.1.). Стре­лочные переводы должны быть уложены с крестовинами соответствующих марок в соответствии с ПТЭ и. Следует помнить, что стрелочные переводы марки 1/11 укладывают на съездах между главными путя­ми и там, где пассажирские поезда отклоняются на боковой путь. Если по заданию станция расположена на линии со скоростным движением пассажирски

х поездов, то на главных путях укладывают стрелочные переводы не круче 1/11. В этом случае на съездах между главными пу­тями можно укладывать стрелочные переводы марки 1/18.

Расстояния междупутий принимают стандартные (табл. 3.1).

Таблица 3.1

Ширина междупутья при размещении в нем пассажирской плат­формы:

е = b1 + 2b2, м (3.1.)

где b1- ширина платформы, м;

b2 - габаритное расстояние между платформой и осью пути, м.

Ширина промежуточных платформ на промежуточных станциях при­нимается 4 м. На станциях пригородных участков, а также на линиях со скоростным движением пассажирских поездов ширина платформ определяется типом и размерами переходов между платформой и пас­сажирским зданием (тоннель, пешеходный мост) и подлежит обоснова­нию в проекте. При этом ширина промежуточной пассажирской плат­формы может быть:

b1= а + 2к + 2с, м (3.2.)

где а — наименьшая ширина перехода или схода, м;

к — габаритное расстояние между крайней гранью сооружения на платфор­ме и краем платформы (не менее 2 м);

с— строительная толщина вертикальных панелей входа в тоннель; с = (0,150,20) м.

е = 4 + 2 ∙ 1,2+2∙0,15 = 6,7 м

Ширину переходов и сходов определяют в зависимости от пассажи­ропотока, она должна быть не менее приведенной в табл. 3.2.

Таблица 3.2.

Тип рельсов главных, приемо-отправочных и прочих путей прини­мают согласно заданию и таблице 3.3.

Таблица 3.3.

Входные светофоры устанавливают при тепловозной тяге не ближе 50 м от ост­ряка первой противошерстной стрелки или от предельного столбика первой пошерстной стрелки. При электрической тяге они ставятся на 200—300 м от тех же точек. Это вызвано устройством воздушного про­межутка между контактной сетью перегона и станции, который требует некоторого расстояния. Входной светофор должен размещаться перед этим воздушным промежутком, чтобы остановившийся перед входным светофором электровоз не замкнул контактную сеть перегона и станции, когда на перегоне выполняется ремонт контактной сети. Входные све­тофоры нумеруют заглавной буквой Ч или Н.

Выходные светофоры устанавливают:

- при противошерстной стрелке - напротив изолирующего стыка или стыка рамного рельса;

- при пошерстной стрелке: если выходной светофор и предельный столбик находятся в одном междупутье, то светофор ставится от центра стрелочного перевода согласно приложению 1, табл. 3; если они нахо­дятся в разных междупутьях, то на расстоянии 3,5 м от предельного столбика.

Выходные сигналы нумеруют заглавной буквой Ч или Н с цифро­вым индексом, обозначающим номер пути.

Стрелочные узлы рассчитываются согласно приложению 2 (опреде­ляются расстояния между центрами соседних стрелочных переводов).

Расчет съездов выполняется по формуле рис 3.1.:

X = eN, м (3.1.)

где е— ширина междупутья, м;

N - знаменатель марки крестовины.

Подставив числовые данные в формулу, определим:

1) X11 = 4,1 x 11= 45,1 5) X9 = 4,1 x 9= 36,9

2) X11= 4,8 x 11= 52,8 6) X9= 4,8 x 9= 43,2

3) X11 = 5,3 x 11= 58,3 7) X9 = 5,3 x 9= 47,7

4) X11 = 7,5 x 11= 82,5 8) X9 = 7,5 x 9= 67,5

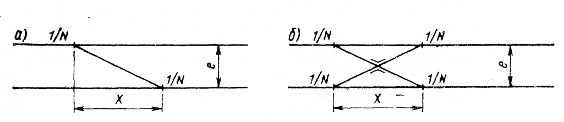

Рис. 3.1. Съезды: а - обыкновенный; б - перекрестный

3.1. Пассажирские устройства

К пассажирским устройствамотносятся пассажирское здание, пас­сажирские платформы, перронные устройства и переходы, привокзаль­ные площади. Пассажирские здания и другие капитальные здания и со­оружения следует располагать от оси ближайшего главного пути на расстоянии не менее 20 м, а при скоростном движении пассажирских поездов — не менее 25 м. Основные размеры типовых вокзалов приве­дены в табл. 3.4

Таблица 3.4.
