Промежуточная железнодорожная станция
Размеры привокзальной площади принимаются не менее 0,5 га. Вдоль фасада пассажирского здания (со стороны привокзальной площади) следует устраивать тротуар шириной не менее 2,25 м. Длину пассажирских платформ в проекте следует принимать 500 м.
Однако надо предусмотреть возможность удлинения платформ в перспективе до 600 м без перестановки светофоров и других устройств станции. Удлинение п
латформ показывают пунктиром. На скоростных линиях, а также при обращении пригородного моторвагонного подвижного состава платформы устраивают высокими с превышением от уровня верха головки рельса на 1100 мм. Во всех остальных случаях могут проектироваться низкие платформы высотой 200 мм от головки рельса.
Основные и промежуточные платформы должны быть соединены между собой и пассажирским зданием переходами на уровне верха головок рельсов или в разных уровнях. Переходы в разных уровнях следует предусматривать при большой посадке и высадке пассажиров, где доступ пассажиров с платформ в населенный пункт преграждают пути с большими размерами движения поездов, а также на линиях, где предусматривается движение пассажирских поездов со скоростями более 120 км/ч. Размещение пассажирских устройств показано на рис. 3.2.

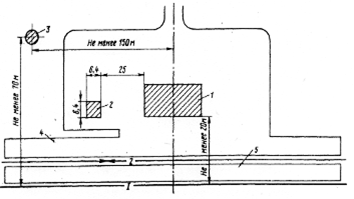

Рис. 3.2. Схема размещения пассажирских устройств на промежуточной станции:
1 - пассажирское здание; 2 - блок вспомогательных помещений;
3 - водоемное здание; 4 - основная пассажирская платформа;
5 -промежуточная пассажирская платформа
3.2. Грузовые устройства
При проектировании грузовых устройств не опорных промежуточных станций следует определить минимальную полезную длину пути у грузовых складов. Она определяется применительно к приведенным схемам на рис. 3.3.
Рис. 3.3. Схемы размещения грузовых устройств на неопорной промежуточной станции:
1 - крытый склад; 2 - крытая платформа; 3, 4 – низкая и высокая открытая платформа.
Полезная длина погрузочно-выгрузочного пути 6 на рис. 3.3., а складывается из полезных длин путей 6 и 6а и определяется по формулам:
где: Х – длина съезда; Т – тангенс кривой; 25 – длина для размещения базы большегрузного вагона; lc – расстояние от центра перевода до предельного столбика; lск – длина склада.
= 256 + 25 + 1.22 + 43.2 – 43= 281.42 м
Схема а применяется при большой длине складов, когда lск > 100 м; схема б — при малой длине, когда lск < 100 м.
Ширина рампы со стороны железнодорожного пути равна 3 м, со стороны автомобильного транспорта — 1,5 м, что обеспечивает маневренность средств механизации.
4. Определение прочих устройств
Для снабжения населенных пунктов и нужд станции строится водоемное здание, расположенное на расстоянии не менее 150 м от оси пассажирского здания и 70 м от оси главного пути.
|
От водоемного здания отводится водоразводящая сеть. Вода должна быть подведена к пассажирскому зданию, блоку вспомогательных помещений, поселку и на грузовой двор. При прокладке водоразводящей сети железнодорожные пути пересекаются под прямым углом. Запрещается проводить трубы под зданиями и стрелочными переводами. На линиях водоразводящей сети стрелками показываютнаправление течения воды (рис. 3).
Рис. 4.1 Сеть водоснабжения.
4.1.Полоса отвода
Полоса отвода предусматривается для размещения различных сооружений, станций, защитных устройств и лесонасаждений, служебных и технических зданий. На станциях ширина полосы отвода назначается в соответствии с проектом их развития в перспективе.
В любом случае расстояние от оси крайнего пути раздельного пункта до границы полосы отвода принимаем не менее 10 м.
4.2. Служебные помещения
К служебным помещениям относятся стрелочные посты на станциях, не оборудованных централизацией стрелок, и посты централизации. На станциях с централизацией стрелок вместо стрелочных постов устраиваются помещения для чистильщиков стрелок. Они размещаются не ближе 3,1 м от оси ближайшего пути с правой стороны по ходу прибывающих поездов. Пост централизации располагается в пассажирском здании.
4.3. Устройства электрификации
На электрифицированных железных дорогах на промежуточных станциях электрифицируются: приемо-отправочные пути; все съезды, по которым предусматривается пропуск поездов с электровозами, а так же все съезды между электрифицируемыми путями; маневровые вытяжки.
На станции маневровая работа по обслуживанию погрузочно-выгрузочных путей выполняется приписным или диспетчерским маневровым локомотивом (тепловозом), электрифицируются только вытяжные пути и головные участки тех путей, на которых вагоны, отцепляемые от сборного поезда, отставляются поездным локомотивом и с которых последний забирает группы, подготовленные маневровым локомотивом.
При расстановке опор контактной сети в пределах станции необходимо учитывать ее дальнейшее развитие. Опоры контактной сети устанавливают на расстоянии 40—72 м.
Расстояние от оси крайнего пути до опоры принимают 3,1 м. Места установки устройств, фиксирующих воздушную стрелку:
Марка крестовин переводов |
1/22 |
1/18 |
1/11 |
1/9 |
Расстояние (с) от центра перевода в сторону крестовины, м |
12,0 |
10,0 |
7,0 |
6,0 |
5.Обеспечение безопасности движения. Охрана труда на станции.
Первейшей обязанностью каждого железнодорожника, связанного с движением поездов, является безусловное обеспечение безопасности движения, сохранности перевозимых грузов, багажа и грузобагажа, а также соблюдение требований охраны окружающей среды.
При высоких скоростях и большой интенсивности движения безаварийная работа может быть гарантирована соблюдением каждым работником норм содержания технических средств и выполнением установленных правил безопасности по кругу своих обязанностей. Человеческий фактор играет важную роль в обеспечении безопасности.
