Сигнализация в сетях железнодорожной связи

Линейная сигнализация токами тональных частот может осуществ­ляться передачей одночастотных или двухчастотных сигнальных посылок. Значение сигнала определяется направлением сигнала, частотой сигнала и соответствующим этапом в процессе установления соединения, в "котором этот сигнал послан. Для линейной сигнализации чаще применяются непрерывные неконтролируемые протоколы сигнализации, для к

оторых факт передачи сигнала обозначается включением/выключением, тональной частоты. Отсутствие взаимного контроля означает, что подтверждение приема сигнала не требуется для прекращения его посылки. Примером такого типа сигнализации может служить система Bell SF (табл. 1.2).

Таблица 1.2. Пример непрерывно неконтролируемой системы сигнализации (система Bell SF)

В импульсных внутриполосных системах сигнализации информация передается тактированными импульсами тонального сигнала. Значение сигнала определяется направлением, длиной импульса и этапом последовательности соединения, в котором передается сигнал. Достоинство импульсного вида внутриполосной сигнализации состоит в том, что возможен больший набор сигналов (позволяющий передать больше параметров), возможны более высокие уровни сигналов (благодаря ограниченной длительности сигналов) и их меньшее влияние друг на друга (опять-таки вследствие их ограниченной длительности). Однако необходимость эффективного распознавания сигналов приводит к тому, что оконечные комплекты сигнализации относительно сложны и дорогостоящи. Типич­ными примерами импульсных внутриполосных систем сигнализации могут служить российская одночастотная система сигнализации 2600 Гц, детально рассмотренная в главе 5, или английская система сигнализации АС9, представленная в таблице 1.3.

Таблица 1.3. Примеры сигналов в импульсной внутриполосной системе сигнализации (система UK АС9)

Внутриполосные системы сигнализации могут применяться двумя методами: от звена к звену и из конца в конец. При методе сигнализации от звена к звену вся адресная информация обрабатывается в каждой станции. Согласно примеру на рис.1.7, сначала сигналы поступают от АТС А к АТС Б, после чего передатчик АТС А освобождается. Затем АТС Б посылает всю информацию на АТС В, причем каждая станция обрабатывает адресную информацию перед тем, как послать ее к следующей станции.

Для метода сигнализации из конца в конец сигналы между исходящей и входящей АТС передаются прямо по разговорному тракту, без преобразования и/или анализа их в промежуточных коммутационных узлах. Поэтому при сигнализации из конца в конец сигналы (например, сигнал ответа) могут передаваться достаточно быстро. Как показано на рис. 1.8, регистр станции вызывающего абонента (Per) задействуется на все время установления соединения, а маркер станции вызывающего абонента (М) посылает на следующую станцию только информацию, необходимую для маршрутизации вызова. Затем АТС А посылает информацию на АТС В, а регистр на АТС Б освобождается сразу же после завершения маршрутизации от АТС Б к АТС В.

Внеполосные системы сигнализации используются в системах пере­дачи с частотным разделением каналов (ЧРК). В таких системах каждый разговорный канал, обычно размещается в частотном спектре 4 кГц, но для передачи речи используется только диапазон 300-3400 кГц, а для сиг­нализации - оставшаяся часть частотного спектра 3400-4000 Гц (рекомендуется 3825 Гц). Преимущества внеполосной сигнализации включа­ют возможность передачи сигнала одновременно с передачей речи и не­нужность мер для преодоления имитации сигналов обычной речью. Не­достаток внеполосной сигнализации в том, что она может применяться только в системах передачи, которые допускают более широкий частотный спектр, чем обычные немультиплексированные системы передачи. В результате она обычно ограничивается только системами передачи с частотным разделением каналов.

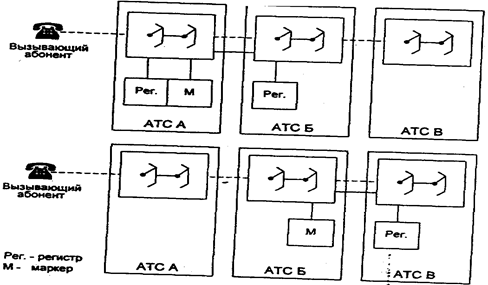

Рис. 1.7. Сигнализация по методу от звена к звенуor станции А к станции Б и от станции Б к станции В

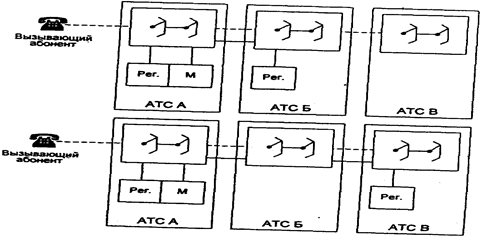

Рис. 1.8.

Природа внеполосной сигнализации предоставляет возможность ее использования в многочисленных режимах, включая непрерывный режим и импульсный режим, которые описаны выше для тональной частотной сигнализации. Обычные применения - это непрерывный, не взаимно контролируемый режим в двух модификациях: использующий для свободного состояния включенный тональный сигнал или использующий для свободного состояния выключенный тональный сигнал.

Примером первой модификации с включением тонального сигнала для свободного состояния является линейная сигнализация R2, рассмотренная в главе 9 данной книги. Примером применения второй модификаций с отключением тонального сигнала в свободном состоянии является английская система сигнализации АС8, сигналы которой представлены в таблице 1.4.

Таблица 1.4. Примеры сигналов в системе с передачей свободного состояния отключением тонального сигнала (система UK ACS)
