Боковые стенки трюмов гладкие; в поперечной переборке – вертикальные стойки. Подпалубное пространство величиной 1 метр; в трюме 1,1 метра и на переборках между трюмами менее 0,5 м. Грузовые трюмы оборудованы механической вентиляцией с 5-и кратным воздухообменом в час. Корпусные конструкции судна подкреплены с учетом механической погрузки, а именно:

· толщина настила второго дна увеличена до

12 мм;

· толщина второго борта увеличена до 8 мм;

· толщина флоров и вертикальных килей увеличена до 8,5 мм;

· сопротивление изгибу продольных шпангоутов настила второго дна увеличено и дополнительные опоры установлены между продольными шпангоутами настила второго дна и днища второго дна на середине шпации.

Допустимая нагрузка:

на крышки трюмов – 1,3 тн/кв. м.

на палубу трюма – 5 тн/кв. м.

Специальные устройства:

Судно оснащено устройствами, с помощью которых в каждом конкретном случае загрузки могут определяться:

а) количество выгруженного с судна и погруженного на него груза;

б) Осадка, дифферент судна, изгибающий момент в корпусе.

Для решения этих задач на судне имеется лодикатор «Лодмастер Д-50»; пневматическое дистанционное измерение осадок; дистанционное измерение количество жидких грузов на борту.

Мощность главного двигателей: два по 900 л.с. каждый. 2 гребных полубалансирных винта фиксированного шага.

Скорость при пробеге на мерной линии при осадке 2,5 м – 19,65 км/час. Расчетная скорость на реке при осадке 2,5 м – 17,7 км/час.

Бортовые кили высотой 300 мм между шпангоутами 57 – 166.

1.4 Разработка эксплуатационно-ремонтного цикла т/х «Сибирский»

Расчет нормативной среднегодовой трудоемкости ТОР судна.

Нторс = Нтос + Нрс = hTOk DW + hТОм Ргэ + hтоэ Руст + hpk DW + hpM Ргэ + hp3 Руст, нормо-ч/год,

где

hTOPk (нормо-ч /квт-год),

hTOPM (нормо-ч /квт-год),

hторэ (нормо-ч /квт-год).

Из соответствующих характеристик судна следует:

- для корпусной части hTOk=l, 1; hpk = 0,8

- для механической части hтом = 2; hрм =0,7

– для электротехнической части hтоэ = 2,2; hрэ = 0,4

(Нрс) (Нтос)

Нторс =18723,8 + 43477,5 = 82201,3 нормо-ч / год

Рассчитаем величину показателей уровня реализации потребности судна в ТОР путем ТО:

У(ТО)С=(НЭТО)/(НСР+НСТО)=43477,5/82201,3=0,7

Величина этого показателя может колебаться от 0,5 – 0,85 и зависит от уровня надежности судна и его возраста, от рациональности организации всей системы ТОР, то есть от выбора надлежащего Тзрц (периода эксплуатационно-ремонтного цикла), объема ТО судна, Нтос и т.д.

Уровень реализации потребности электротехнической части в ТОР путем ТО:

У(ТО)Э=(НЭТО)/(НЭР+НЭТО)= =(НЭТО)/(НЭТОР)=2/2,7=0,74

Уровень реализации потребности судна в ТОР путем ремонта:

У(Р)С=(НСР)/(НСР+НСТО)=1 – У(ТО)С =1 – 0,7 = 0,3

Уровень реализации для электротехнической части судна:

У(Р)Э=(НЭР)/(НЭР+НЭТО)=1 – У(ТО)Э =1 – 0,76 = 0,26

Выберем ремонтную схему параметров ЭРЦ судна. Расчет параметров будет производиться для 3-го ЭРЦ. Определим нормированную трудоемкость судна на продолжительность его ЭРЦ.

QPC, У = НРс х Тэрц=18723,8 х 5 =93619 нормо-ч.

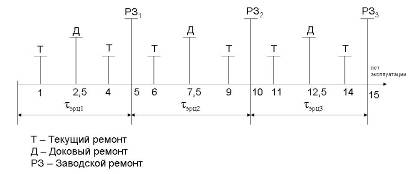

Рис. 1.1. Ремонтная схема для транспортного судна

Расчет параметров будем вести для Тзрц3

Распределим нормированную трудоемкость судна Qpc, y по установленным в ЭРЦ видам ремонта судна в соответствии с рекомендованными:

γрз = 0,82; γД = 0,15; γ Т = 0,03;

Q сур = (γрз + γД + γ Т) х Q сур = Q рз + Q Д + Q Т = 93619 нормо-ч

Q рз = γрз х Q сур = 76767,5 нормо-ч

Q Д = γД х Q сур = 14042,85 нормо-ч

Q Т = γ Т х Q сур = 2808,5 нормо-ч

Нормирование трудоёмкости:

Q1Д = Q Д = 14042,85 нормо-ч

Q1Т = QТ /2 = 1404,2 нормо-ч

Рассчитаем плановые продолжительности (Tpj, сут.), принятых в ЭРЦ ремонтов судна:

Трз = QP3 / qp3 + Δ Тпд + Δ Тз + Δ Тд = 75 сут.

Тд = Q1Д/qд + Δ Тпд + Δ Тд = 19 сут

Тм = QlM/qM + Δ Тз = 5 сут.

где,

qp, j – среднесуточные выработки СРЗ, (нормо-ч / сут.)

Тпд = 4 сут., время, затрачиваемое на подготовку судна к ремонту;

ТЗ = 1 сут., время, затрачиваемое на постановку судна на завод;

Тд = 1 сут., время, отведенное на постановку судна в док.

Среднегодовое ремонтное время судна за продолжительность ЭРЦ:

=20,8 сут/год

Среднегодовое эксплуатационное время за ЭРЦ судна:

Тцэ = 365 – Тцр – 344,2 сут/год

Коэффициент технического использования судна:

Кти = Тэ / (Тэ+Тр) = 0,94

Коэффициент ремонтного времени судна:

Кр = Тр / (ТЭ+ТР) = 0,057

Правильность выбора Тзрц, лет

Крц = Тзрц х 365/(Трз+Тз) = 19,4

Крц > 15 = > Тзрц выбран правильно.

Рассчитаем стоимость всех проводимых ремонтов судна и среднегодовую стоимость ремонта:

=80,2 тыс$/год

где,

Црз, Цц, ЦТ – отпускная стоимость 1 норм-ч работ на СРЗ, $/нормо-ч

(Црз = 4,0; Цц = 6,0; ЦТ=3,5 $/нормо-ч).

Определим распределение трудозатрат между исполнителями на ТО судна и его электротехнической части.

Среднегодовое ходовое время за ЭРЦ

Тх = Кх х Тц э = 0,6 х 344,2 = 206,52 сут/год

Среднегодовое стояночное время:

Тс = (1-Кх) х Тэц = 137,68 сут/год

Таблица 1.2. Располагаемые трудозатраты судового экипажа на ТО судна «Сибирский»
